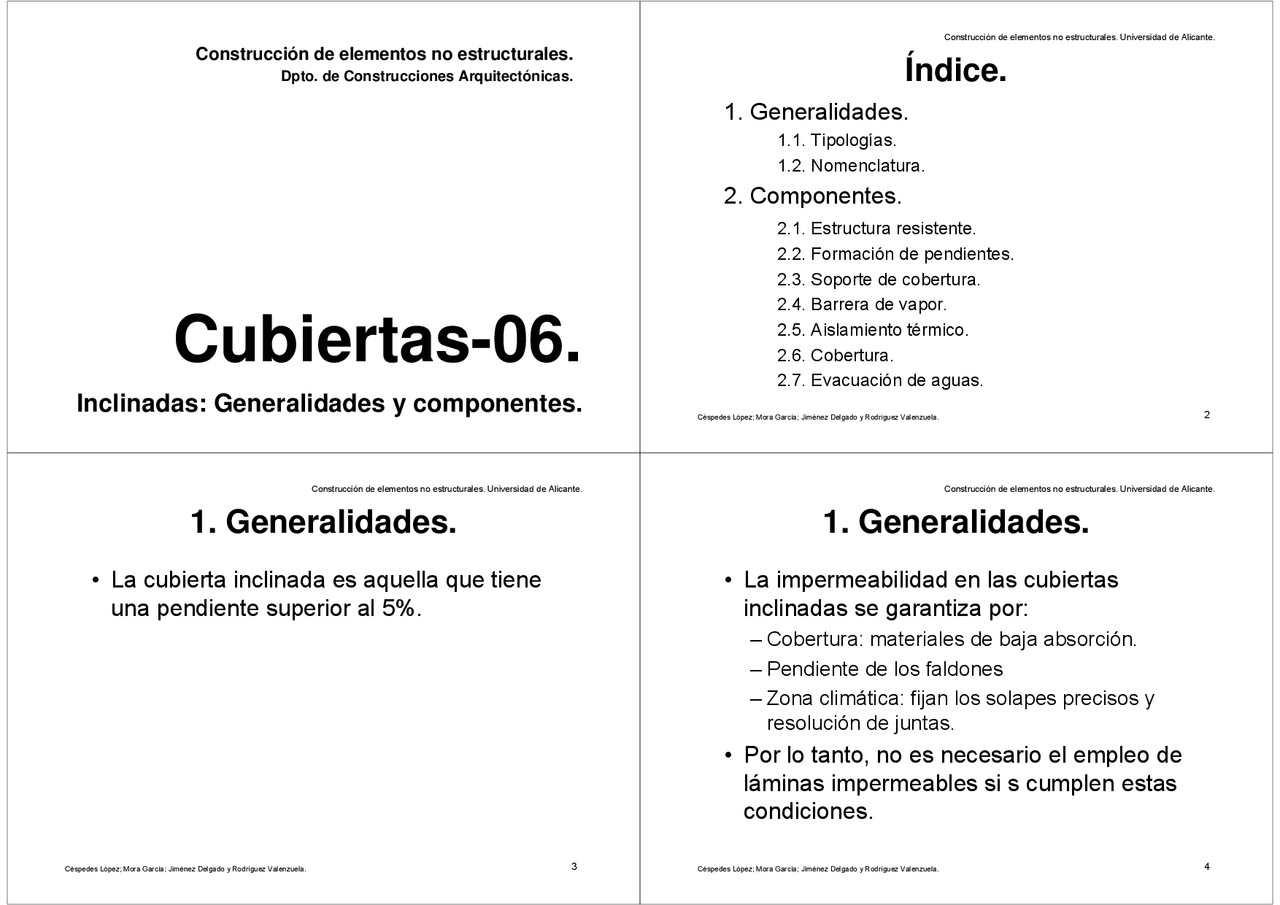

Cubiertas-06.
Inclinadas: Generalidades y componentes.
Construcción de elementos no estructurales.
Dpto. de Construcciones Arquitectónicas.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
1. Generalidades.
1.1. Tipologías.1.2. Nomenclatura.
2. Componentes.
2.1. Estructura resistente.2.2. Formación de pendientes.2.3. Soporte de cobertura.2.4. Barrera de vapor.2.5. Aislamiento térmico.2.6. Cobertura.2.7. Evacuación de aguas.
Índice.
Construcción de elementos no estructurales. Universidad de Alicante.
3
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
1. Generalidades. - La cubierta inclinada es aquella que tiene
una pendiente superior al 5%.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
1. Generalidades. - La impermeabilidad en las cubiertas
inclinadas se garantiza por:– Cobertura: materiales de baja absorción.– Pendiente de los faldones– Zona climática: fijan los solapes precisos y
resolución de juntas.
- Por lo tanto, no es necesario el empleo de
láminas impermeables si s cumplen estascondiciones.
Construcción de elementos no estructurales. Universidad de Alicante.
5
1.1. Tipologías.
- Clasificación:
- A un agua.– A dos aguas.– A tres aguas.– A cuatro aguas.– Poligonal.– De planta irregular.– De faldones
quebrados.
- De pabellón.– Cúpulas.– Capiteles, agujas o
flechas.
- Dientes de sierra.– Mansardas.
Construcción de elementos no estructurales. Universidad de Alicante.
© Tejas cerronegro Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
© Tejas cerronegro © decopasion.com
© articulos.inmuebles.clarin.com
Construcción de elementos no estructurales. Universidad de Alicante.
7
1.2. Nomenclatura.
© HISPALYT. Nomenclatura.
Leyenda:1. Caballete.2. Final de limatesa o caballete.3. Doble hembra4. Tapa de caballete5. Caballete a tres aguas6. Cuña para caballete Leyenda:7. Teja de ventilación8. Soporte de chimenea y chimenea9. Teja de alero10. Remate lateral11. Doble teja ó media teja
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2. Componentes. - En general, está formada por los siguientes
componentes:– Estructura resistente.– Formación de pendientes.– Soporte de cobertura.– Barrera de vapor.– Aislamiento térmico.– Cobertura.– Evacuación de aguas.
Construcción de elementos no estructurales. Universidad de Alicante.
13
2.1.2. Forjado discontinuo.
- Los elementos estructurales (caballetes,
cuchillos, pares, etc.) ya conforman lapendiente de la cubierta.
© www.tecnyconta.es.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.1.2. Forjado discontinuo.
- Tipos:
- Simple: luces pequeñas y coberturas ligeras.
≤
6m.
≤
8m.
- Acero galvanizado.
- Tipologías:
- A la molinera.– A par y picadero.– A par e hilera.– A par y puente.
© Iniciación a la construcción. Tomo III. Cubiertas. Autores varios.
Construcción de elementos no estructurales. Universidad de Alicante.
15
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
© Indelmadrid.com. Estructura perfilería galvanizada.
Construcción de elementos no estructurales. Universidad de Alicante.
17
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.1.2. Forjado discontinuo.
- Tipos de estructura:
- Compuestas: Superficies con grandes luces
para lo cual se emplean pórticos simples,pórticos compuestos, cerchas o cuchillos.
- Materiales:
- Madera.• Metálicos.• Hormigón armado.
Construcción de elementos no estructurales. Universidad de Alicante.
© Iniciación a la construcción. Tomo III. Cubiertas. Autores varios.Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
Construcción de elementos no estructurales. Universidad de Alicante.
19
© Revista Promateriales. Cubierta inclinada. Cubierta del aeropuerto de Manises.Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.2. Formación de pendientes.
- Es la parte de la obra que recibe las carga
de la cobertura y las transmite al elementoestructural portante, conformando el planoo faldón de cubierta.
- Requisitos:
- Pendiente adecuada para el tipo de cobertura.– Debe conformar una superficie plana y
uniforme, no se permiten desniveles > 5 mm.
- Resistencia mínima 0,2 Mpa.
Construcción de elementos no estructurales. Universidad de Alicante.
25
2.2.3. Soporte continuo.
- El soporte continuo es el elemento donde
se apoya o fija la cobertura.
- Soporte continuo puede ir apoyado sobre:
- La estructura discontinua (que ya forma la
pendiente): pórticos, cerchas, etc.
- La formación de pendientes (nos encontramos
con un elemento estructural horizontal).
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.2.3. Soporte continuo.
- Esta formado por un tablero con elementos
contrapeados.
- Tipos de soportes continuos:
- Tablero cerámico.– Tablero de madera o derivados.– Tablero de hormigón.– Placas grecadas.
Construcción de elementos no estructurales. Universidad de Alicante.
27
2.2.3.1. Tablero cerámico.
- Tablero prefabricado obtenido por
moldeado, secado y cocción de una pastaarcillosa. Sus características se recogen enla norma UNE 67.041.
- Dimensiones:
- Ancho: 20-30 cm.– Longitud > 50 cm.– Espesor 4 cm
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.2.3.1. Tablero cerámico.
- Se conocen como:
- Bardos o tablero cerámico.
- Apoyo mínimo: 3 cm en cada lado.• Sobre ellos se realiza una capa de
compresión.
Construcción de elementos no estructurales. Universidad de Alicante.
29
© portal.uah.es
Construcción de elementos no estructurales. Universidad de Alicante.
© Iniciación a la construcción. Tomo III. Cubiertas. Autores varios. Formación de pendientes Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
Construcción de elementos no estructurales. Universidad de Alicante.
31
2.2.3.2. Tablero de madera.
- Son tableros de madera o derivados que
apoyados sobre estructuras discontinuasconforma una superficie de apoyo continuapara la cubrición.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.2.3.2. Tablero de madera.
- Ventajas:
- Ligereza.– Fácil manejo.– Planeamiento perfecto.– Clavado directo.– Economía en la mano de obra.– Formatos de grandes dimensiones.– Tratamientos:
- Anti-humedad.• Biológicos.• Ignífugos.
Construcción de elementos no estructurales. Universidad de Alicante.
37
© thermochip.com. Todas la imágenes.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.2.3.4. Tablero de hormigón.
- Para disminuir su peso se hacen tableros
aligerados con huecos en su interior.
- Pueden llevar resaltes en su parte superior
para permitir el apoyo de las tejas.
- También se pueden emplear con los
nervios hacia abajo que lleva una planchade poliestireno expandido incorporadaentre los mismos.
Construcción de elementos no estructurales. Universidad de Alicante.
39
2.2.3.4. Tablero de hormigón.
- Dimensiones:
- Longitud: 1-2 m.– Ancho: 42 cm.– Espesor: 6 cm.
- Tableros deben quedar nivelados,
alineados y rejuntados, sin desnivelessuperiores a 5 mm.
- Apoyo mínimo: 25 mm en cada lado.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
© prenava.com. Todas las imágenes.
Construcción de elementos no estructurales. Universidad de Alicante.
41
© conduc-vent.com. Tablero de hormigón armado y aislamiento incorporado.© previsa.es.
Tablero de hormigón formado por placas resistentes dehormigón ligero de arcilla expandida "Arlita“. Arliblock.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
© previsa.es. Todas las imágenes.
Construcción de elementos no estructurales. Universidad de Alicante.
43
© previsa.es. Todas las imágenes.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.2.3.5. Placas grecadas.
- Se pueden emplear placas de fibrocemento
o metálicas y sobre ellas puede irdirectamente la cubrición, el aislamientotérmico o rastreles donde se fijeposteriormente la teja.
© amidesa.es. Todas las imágenes.
Construcción de elementos no estructurales. Universidad de Alicante.
49
2.4. Barreras de vapor.
- Membrana de delgado espesor que sirve
para reducir la cantidad de vapor ohumedad que pasa de un ambiente a otrodonde pueda producirse condensación deagua.
- En la práctica se definen, por lo general,
como barreras de vapor, aquellosmateriales cuya resistencia al vapor essuperior a 10 MNs/g.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.4. Barreras de vapor.
- Su uso está asociado al aislamiento
térmico, siempre se colocará en el ladocaliente del aislamiento (lado con mayorpresión de vapor) tanto si éste se sitúasobre el tablero como debajo de él.
Construcción de elementos no estructurales. Universidad de Alicante.
51
2.4. Barreras de vapor.
- Materiales empleados:
- Pinturas bituminosas.– Láminas asfálticas.– Film de polietileno.– Film de aluminio.– Etc.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.5. Aislamiento térmico.
- Este componente tiene la misión de reducir
las pérdidas o ganancias térmicas.
- En una cubierta el aislamiento se puede
colocar por el interior o por el exterior de laestructura resistente.
- Las soluciones con la segunda opción
permiten la ventilación de la cámara y portanto, un mejor comportamientohigrotérmico.
Construcción de elementos no estructurales. Universidad de Alicante.
53
2.5. Aislamiento térmico.
- Cubierta ventilada, requisitos:
- Debe tener pendiente.– En su interior tiene que estar disponible una
masa de aire que pueda salir por las aberturasy ser substituida por aire procedente delexterior.
- Debe existir una diferencia de temperatura
entre el aire exterior y el que esté disponibleen la estructura del techo.
- La cámara debe quedar comunicada con el
exterior por el alero y la cumbrera.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.5. Aislamiento térmico.
- Cubierta ventilada, requisitos:
- CTE-DB-HS 1- 2.4.3.4 Cámara de aire
ventilada:
- Cuando se disponga una cámara de aire, ésta debe
situarse en el lado exterior del aislante térmico yventilarse mediante un conjunto de aberturas de talforma que el cociente entre su área efectiva total,Ss, en cm
2 , y la superficie de la cubierta, Ac, en m
2
cumpla la siguiente condición:
S A
Construcción de elementos no estructurales. Universidad de Alicante.
55
2.5. Aislamiento térmico.
- Cubierta ventilada, requisitos:
- Al colocar el aislamiento por el exterior, se
suprimen los puentes térmicos y se aprovechael calor almacenado de los elementosconstructivos debido a su inercia térmica.
- Los elementos que constructivos que están
por debajo del aislamiento térmico quedanprotegidos de los cambios de temperatura(sobretodo en zona extremas).
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.5. Aislamiento térmico.
- Cubierta ventilada, requisitos:
- Cuando se dispone el aislamiento por el
exterior este no debe absorber agua, paraevitar filtraciones en la cubierta y ademásdebe ser no hidrófilo.
Construcción de elementos no estructurales. Universidad de Alicante.
61
© www.porextherm.com; Todas las imágenes.Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.5.1. Tipos.
- Otros tipos de aislamientos:
- Termo-reflectores: compuestos de distintas
capas: aislantes, capas de baja emisividad yreflectantes.
© Actis. Manual de colocación. Todas las imágenes.
Construcción de elementos no estructurales. Universidad de Alicante.
63
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.5.1. Tipos.
- Otros tipos de aislamientos:
- Existen aislamientos conformados que
incorporan algún método de fijación de lacobertura:
- Poliestireno extruido o expandido ranurado: mejora
la adherencia del mortero.
- Poliestireno extruido con rastreles: ejecución más
sencilla.
- Poliestireno extruido o expandido con hendidura:
para encajar la teja directamente.
- Con estos tipos de aislamiento no se pueden
formar cámaras ventiladas.
Construcción de elementos no estructurales. Universidad de Alicante.
© empolime.com. Todas las imágenes.Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
Construcción de elementos no estructurales. Universidad de Alicante.
65
2.6. Coberturas. Zinc.Cobre.Plomo.Acero.^ Acero inoxidable.
Chapas o láminasmetálicas
Placa de fibrocementoPlaca ondulada bituminosa.Placas sintéticas (polimetacrilato de metilo, poliésterreforzado con fibra de vidrio, PVC, policarbonato).Placas metálicas.
Piezas solapadasgrandes
Tejas (cerámicas, hormigón, metálica, de gres, etc.).Pizarra.Placas asfálticas.
COBERTURA DE COMPONENTES SIMPLES Piezas solapadaspequeñas
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.6. Coberturas.
Panel sándwich
Placa de fibrocemento.Placa metálica
COBERTURA DE COMPONENTES COMPUESTOS Placas con aislamiento
Construcción de elementos no estructurales. Universidad de Alicante.
67
2.7. Elementos de evacuación.
- Como elementos de evacuación se
emplean canalones y bajantes de PVC ometálicos (aluminio, acero, aceroinoxidable, cobre y zinc).
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.7.1. Canalón
- El canalón es el elemento lineal de
recogida de agua, propio de las cubiertasinclinadas.
- Debe tener una pendiente mínima del 1%
hacia el desagüe.
- Generalmente se sitúan en la zona del
alero y pueden ser vistos u ocultos.
Construcción de elementos no estructurales. Universidad de Alicante.
73
2.7.1. Canalón
- El canalón:
- Materiales para su realización:
≥
1mm):
» Aluminio (Al).» Cobre (Cu).» Acero con recubrimiento metálico.» Acero inoxidable (SS).» Aleación de Zinc (Zn).» Zinc-Aluminio (St).
- Formas: rectangular, cuadrada y trapezoidal.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
Construcción de elementos no estructurales. Universidad de Alicante.
75
2.7.1. Canalón
- El dimensionado de los canalones se
realiza en función de la zona pluviométricaen la que se diseña la cubierta.
- Conforme a los requisitos del CTE-DB-HS5.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
2.7.2. Bajante.
- Las bajantes empleadas son de PVC o
chapa metálica (ídem canalón).
- El dimensionado se realiza en función de la
pluviometría de la zona y de la superficieque desagua la bajante, conforme al CTE-DB-HS5.
Construcción de elementos no estructurales. Universidad de Alicante.
77
•^
Libros:– Cubiertas. Cerramientos de edificios.
Autor: Ana Sánchez-Ostiz Gutiérrez.Editorial: CIE. Dossat.
- Tratado de Construcción. Fachadas y cubiertas (II).
Autores: Varios.Editorial: Munilla-Lería.
- La cubierta del edificio.
Autor: José Coscollano Rodríguez.Editorial: Thomson. Paraninfo.
- Protección de las edificaciones frente al agua. Seminario
de cubiertas.Autor: VariosEditorial: C.O.A.A.T.A.
Bibliografía.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
•^
Libros:– Supervisión de ejecución de acabados, revestimientos y
cubiertas.Autor: Pablo Collado Trabanco y David Nuño Peña.Editorial: LEX NOVA.
- El sistema de cubierta invertida.
Autor: Santiago Iborra.Editorial: DOW.
- TECTONICA 6. Cubiertas (I), planas.
Autor: Varios.Editorial: Consorcio de Termoarcilla.
Bibliografía.
Construcción de elementos no estructurales. Universidad de Alicante.
79
•^
Revistas:– TECTONICA 6. Cubiertas (I), planas.
Autor: Varios.Editorial: Consorcio de Termoarcilla.
Bibliografía.
Construcción de elementos no estructurales. Universidad de Alicante.
Céspedes López; Mora García; Jiménez Delgado y Rodríguez Valenzuela.
- Paginas web:
- http://www.constructalia.com/
Bibliografía.
