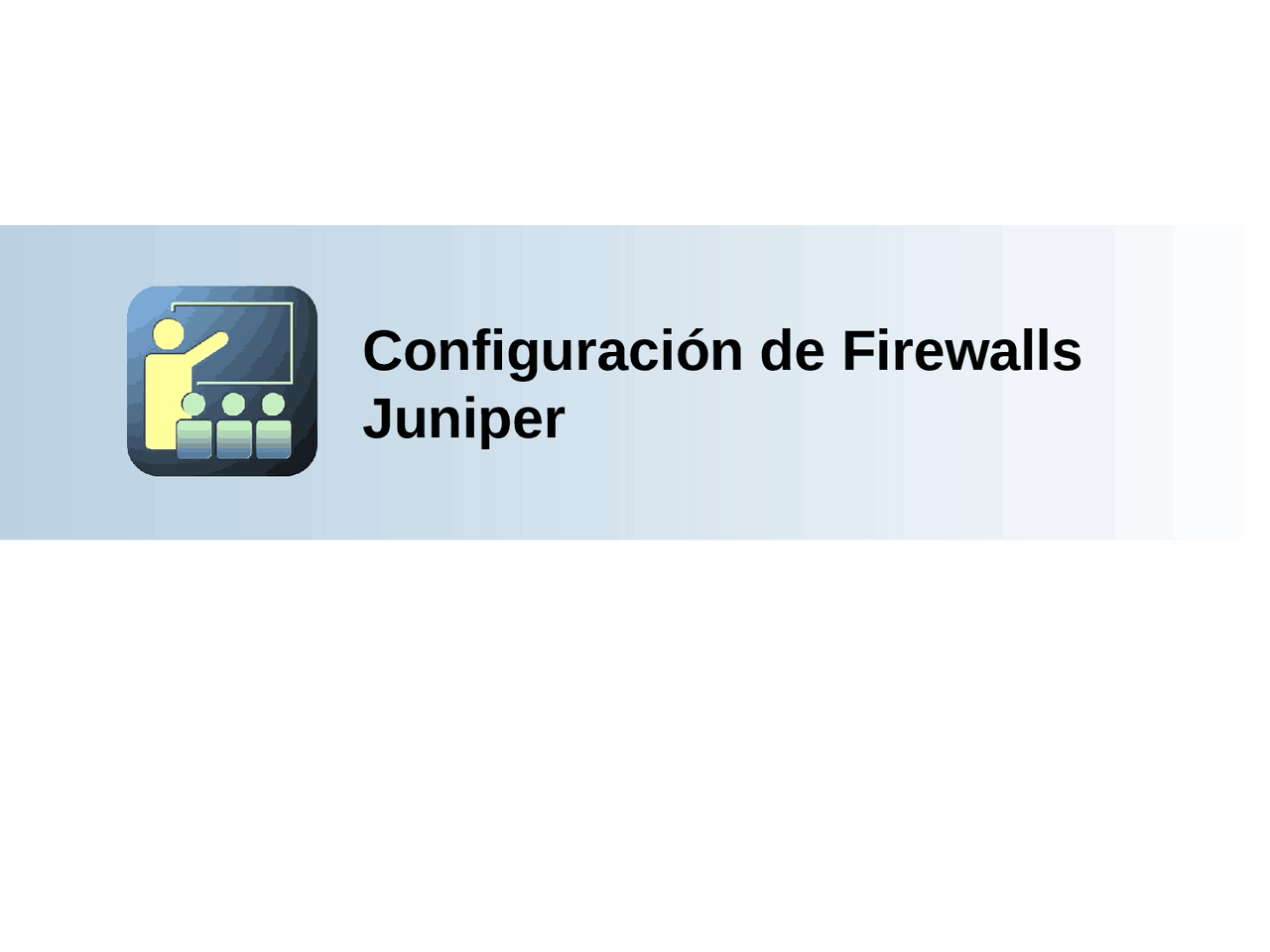

Configuración de Firewalls

Juniper

Contenido

 Conceptos de seguridad

 Administración

 (^) Interface Web  (^) CLI

 Configuración de red

 Recuperación ante desastres

 Políticas de Seguridad

 (^) Objetos y políticas  (^) Opciones avanzadas

 Configuración en capa 3

 Modo Route y modo NAT

 NAT’s

 (^) Publicación de servicios

 VPN basada en políticas

 VPN basada en rutas Zona Interna

Objetivos

 Identificar los requerimientos de un equipo de

seguridad de redes

 Describir las funciones de los componentes en la

arquitectura de seguridad de Juniper:

 Sistemas Virtuales

 Zonas

 Políticas

 Router Virtuales

 Interfaces

 Describir la secuencia de procesamiento de paquetes

en un Juniper

Requerimientos de un equipo de

seguridad

 Frame/Packet Forwarding

 Bridging (Layer 2)

 Routing (Layer 3)

 Firewall

 Filtros basados en contenido IP, TCP/UDP, y cabeceras

de aplicaciones

 Network/Port Address Translation

 Traslación de direcciones privadas a públicas

 Virtual Private Networks

 Encapsulación, autenticación, y encripción

 Principalmente utilizando IPSec

Modo Routing (capa 3)

 Reenvío de paquetes IP basado en direcciones destino

 Mantiene una Tabla de Rutas

 Rutas estáticas

 Rutas dinámicas (RIP, OSPF, BGP)

 Rutas por defecto (default routes)

[E8] 10.2.2.1/

Network Int. Gateway 10.1.1.0/ 4 E1 0.0.0. 10.2.2.0/ 4 E8 0.0.0. 10.3.3.0/2 E8 10.2.2.

208 Route Table

[E1] 10.1.1.1/

Firewall

 Filtro de paquetes basado en cabeceras

 IP (Dir. Origen, Dir. Destino, Protocolo)

 Puerto TCP/UDP

 Utilizado para implementar políticas de seguridad

SRC-IP

DST-IP

SRC- Port

DST- Port

Protocol

Redes privadas virtuales

 Provee túneles seguros a través del Internet

 Encapsulación

 Encripción

 Autenticación

Trust 10.0.0.

Untrust 1.1.1. Untrust 2.2.2. Trust 20.1.20.

IP Packet IP Packet

Encrypted Packet Encrypted Packet

IP Packet IP Packet

Requerimientos adicionales

 Red no segura

 Internet u otra red pública

 No hay control

 Red segura

 Nuestra red interna

 Tenemos el control

Zona Segura Zona no segura

Nuevo requerimiento II

 Mayor seguridad dentro de la red privada

 Nuevos requerimientos

 Arquitectura flexible

 Escalabilidad

Zona no segura DMZ Zona Administrativa Zona de Ingeniería

Flujo de paquetes en el Juniper

Inbound packet Existing session? Destination lookup Dest. reachable? FORWARD PACKET DROP PACKET Crossing zones/ intra-zone block? Policy lookup OK per policy? No No No Yes Yes Yes Add to session table FORWARD PACKET No Yes

Ejemplo de flujo de paquetes

SRC-IP

DST-IP

SRC-

Port 80

DST-

Port 6 Protocol

1. ¿Existe sesión?

No

Address Pair Protocol Port Pair (no match) Session Table

2. ¿El destino es alcanzable?

Sí

Net Int NHR 10.1.1.0/24 E1 (connected) 10.1.2.0/24 E2 (connected) 10.1.10.0/24 E1 10.1.1. 10.1.20.0/24 E2 10.1.2. 0.0.0.0/0 E8 1.1.8. Routing Table

3. ¿Es tráfico inter-zonas?

Sí

Int Zone E1 Inside-Private E2 Inside-Private E7 Inside-Public E8 Outside Zone Table

Ejemplo de flujo de paquetes

(continuación)

¿Está permitido por

la política?

Sí

From Private to External SA DA Service Action 10.1.0.0/16 any FTP permit 10.1.0.0/16 any HTTP permit 10.1.0.0/16 any ping permit any any any deny

Acción: Reenvío del paquete

SRC-IP

DST-IP

SRC-

Port 80

DST-

Port 6 Protocol

Acción : Se agrega la sesión

a la tabla de sesiones

Address Pair Protocol Port Pair 10.1.20.5 200.5.5.5 6 1042 80 Session Table

Resumen

 En esta sección hemos cubierto los siguientes puntos:

 Funciones que debe realizar el Juniper Firewall

 Arquitectura y modo de operación de un Firewall

 Secuencia de procesamiento en un Juniper

 Vista de la línea de Firewalls Juniper
