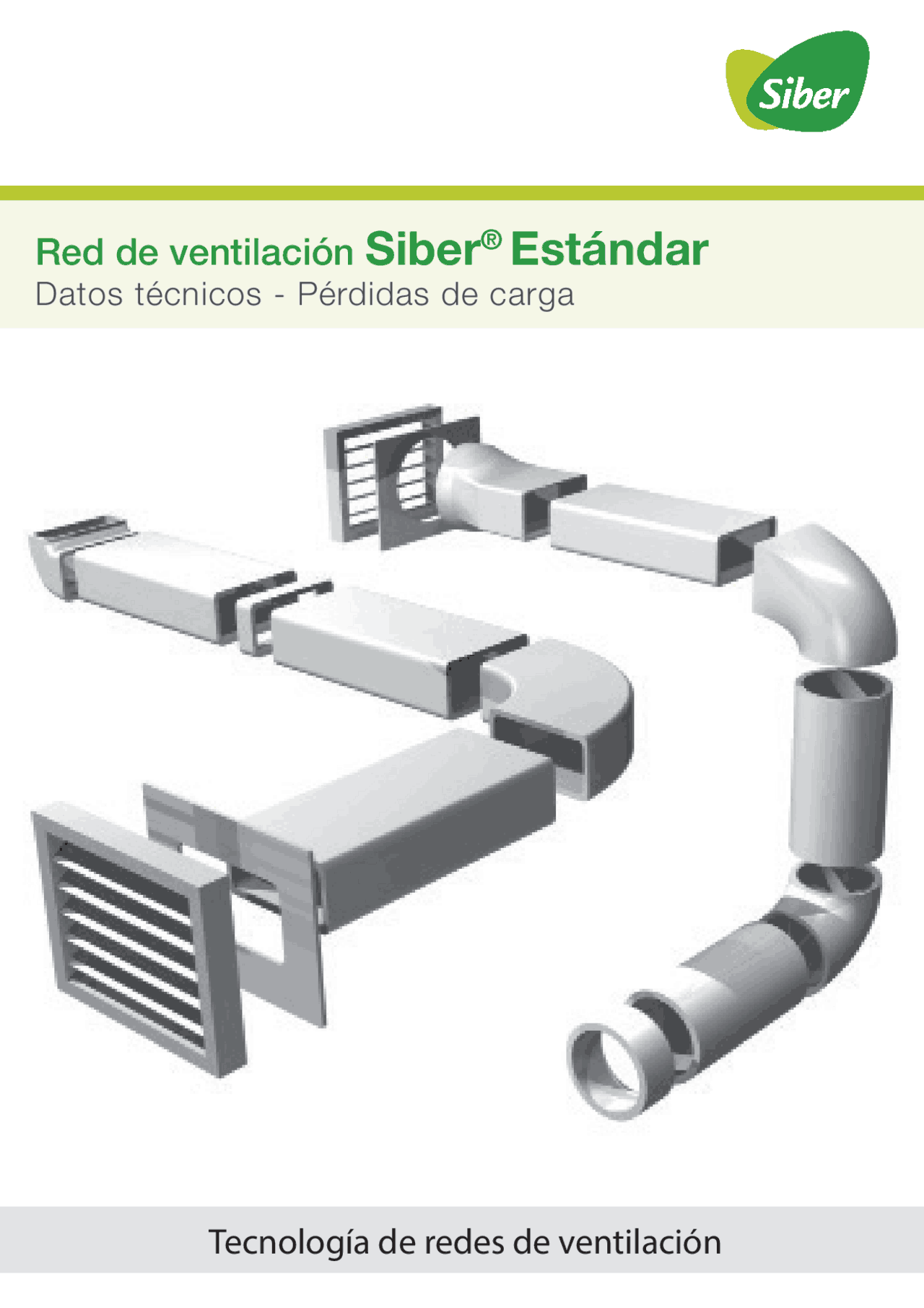

Red de ventilación Siber

Estándar

Datos técnicos - Pérdidas de carga

Tecnología de redes de ventilación

Conductos Termoplásticos Datos técnicos 0501 / T-P 1002 / SU Conducto rectangular de pared interior lisa producido en material termoplástico. CARACTERÍSTICAS:

_- Resistente al fuego: auto extinguible B-s2, d0 según nor- ma UNE EN 13501-1:

• Temperatura máxima utilización: +80ºC
• Conductividad térmica: 0.0544-0.0662W / (m.k)
• Resistencia al envejecimiento: vida útil de la junta supe- rior a 20 años
• Resistencia a los UV y a numerosas sustancias químicas_ TABLA TÉCNICA PRODUCTO
  • sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
  • velocidad del aire a 4 m/s P. 1

ESPECIFICACIONES TÉCNICAS

Referencia Descripción Dimensiones interiores (mm) Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0501 CONDUCTO RECTANGULAR 55x110 55 110 1000/1500/3000 TPC-rígido 1,5 3,1 6, T-P 1002 CONDUCTO RECTANGULAR 55x220 55 220 1000/1500/3000 TPC-rígido 0,7 1,3 2, SU2002 CONDUCTO RECTANGULAR 90x180 90 180 1000/1500/3000 TPC-rígido 0,4 0,8 1, SIBER Ventilación - Datos Técnicos

Conductos Termoplásticos Datos técnicos 0605 / T-P 1005 / SU P. 2

ESPECIFICACIONES TÉCNICAS

Referencia Descripción Dimensiones interiores (mm) Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0605 CONDUCTO CIRCULAR Ø 100 Ø 100 0 1000/1500/3000 TPC-rígido 1,3 2,6 5, T-P 1005 CONDUCTO CIRCULAR Ø 125 Ø 125 0 1000/1500/3000 TPC-rígido 0,6 1,2 2, SU2005 CONDUCTO CIRCULAR Ø 150 Ø 150 0 1000/1500/3000 TPC-rígido 0,3 0,6 1, SIBER Ventilación - Datos Técnicos Conducto circular de pared interior lisa producido en ma- terial termoplástico. CARACTERÍSTICAS:

_- Resistente al fuego: auto extinguible B-s2, d0 según nor- ma UNE EN 13501-1:

• Temperatura máxima utilización: +80ºC
• Conductividad térmica: 0.0544 -0.0662 W / (m.k)
• Resistencia al envejecimiento: vida útil de la junta supe- rior a 20 años
• Resistencia a los UV y a numerosas sustancias químicas_ TABLA TÉCNICA PRODUCTO
  • sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
  • velocidad del aire 4 m/s

Componentes Termoplásticos Datos técnicos 0510 / T-P 1020 / SU Empalme rectangular CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 4

ESPECIFICACIONES TÉCNICAS

Referencia Descripción (^) interiores (mm)Dimensiones Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0510 EMPALME RECTANGULAR 55X110 55 110 39 PS 0,2 0,5 1, T-P1020 EMPALME RECTANGULAR 55X220 55 220 50 PS 0,1 0,2 0, SU2020 EMPALME RECTANGULAR 90X180 90 180 42 PP 0,0 0,1 0, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire a 4 m/s

Componentes Termoplásticos Datos técnicos 0520 / T-P 1040 / SU Empalme mixto circular - rectangular CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ TABLA TÉCNICA PRODUCTO
  • sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
  • velocidad del aire 4 m/s P. 5

ESPECIFICACIONES TÉCNICAS

Referencia Descripción (^) interiores (mm)Dimensiones Material Pérdida de carga (Pa) A B C D 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0520 EMPALME MIXTO 110x55 - Ø100 100 110 55 140 PS 2,3 4,5 9, T-P1040 EMPALME MIXTO 220x55 - Ø125 125 220 55 258 PS 0,3 0,7 1, SU2040 EMPALME MIXTO 180x90 - Ø150 150 180 90 175 PS 0,0 0,1 0, SIBER Ventilación - Datos Técnicos

Componentes Termoplásticos Datos técnicos 0530 / T-P 1060 / SU Codo rectangular vertical de 90º CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 7

ESPECIFICACIONES TÉCNICAS

Referencia Descripción (^) interiores (mm)Dimensiones Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0530 CODO VERTICAL RECTANGULAR 90º 55 110 85 PP 6,1 12,2 24, T-P1060 CODO VERTICAL RECTANGULAR 90º 55 220 130 PS 2,5 5,0 9, SU2060 CODO VERTICAL RECTANGULAR 90º 90 180 125 PP 1,1 2,2 4, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire 4 m/s

Componentes Termoplásticos Datos técnicos 0535 / T-P 1070 / SU Codo rectangular horizontal de 90º CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 8

ESPECIFICACIONES TÉCNICAS

Referencia Descripción (^) interiores (mm)Dimensiones Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0535 CODO HORIZONTAL RECTANGULAR 90º 55 110 135 PP 8,6 17,2 34, T-P1070 CODO HORIZONTAL RECTANGULAR 90º 55 220 275 PS 4,2 8,4 16, SU2070 CODO HORIZONTAL RECTANGULAR 90º 90 180 190 PP 1,7 3,4 6, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire a 4 m/s

Componentes Termoplásticos Datos técnicos 0615 / T-P 1030 / SU Empalme circular CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 10

ESPECIFICACIONES TÉCNICAS

Referencia Descripción Dimensiones interiores (mm) Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0615 EMPALME CIRCULAR Ø100 Ø100 0 36 PP 0,1 0,2 0, T-P1030 EMPALME CIRCULAR Ø125 Ø125 0 65 PS 0,1 0,1 0, SU2030 EMPALME CIRCULAR Ø150 Ø150 0 47 PP 0,02 0,06 0, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire a 4 m/s

Componentes Termoplásticos Datos técnicos 0670 / T-P 1500 / SU Codo circular de 90º CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 11

ESPECIFICACIONES TÉCNICAS

Referencia Descripción Dimensiones interiores (mm) Material Pérdida de carga (Pa) x (l/s) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h 0670 CODO CIRCUALR 90º Ø100 127 127 PS 3,3 6,6 13, T-P1500 CODO CIRCULAR 90º Ø125 170 170 PS 2,0 4,0 7, SU2075 CODO CIRCULAR 90º Ø150 184 184 PS 1,12 2,85 5, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire 4 m/s

Componentes Termoplásticos Datos técnicos CCF-500 / CCF-1000 / CCF- Codo flexible rectangular CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra
• Contorneo de obstáculos y ángulo variable_ P. 13

ESPECIFICACIONES TÉCNICAS

Referencia Descripción Dimensiones interiores (mm) Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h CCF-500 CODO FLEXIBLE RECTANGULAR 55X110 55 110 505 PS 19,0 38,0 76, CCF-1000 CODO FLEXIBLE RECTANGULAR 55X220 55 220 505 PS 6,2 12,4 24, CCF-900 CODO FLEXIBLE RECTANGULAR 90X180 90 180 505 PS 3,4 6,7 13, SIBER Ventilación - Datos Técnicos www.siiberzone.es TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire 4 m/s

Componentes Termoplásticos Datos técnicos CRF-100 / CRF-125 / CRF- Codo flexible circular CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra
• Contorneo de obstáculos y ángulo variable_ P. 14

ESPECIFICACIONES TÉCNICAS

Referencia Descripción Dimensiones interiores (mm) Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h CRF-100 CODO FLEXIBLE REDONDO Ø100 Ø100 0 505 PS 17,2 34,4 68, CRF-125 CODO FLEXIBLE REDONDO Ø125 Ø125 0 505 PS 5,9 11,8 23, CRF-900 CODO FLEXIBLE REDONDO Ø150 Ø150 0 505 PS 4,1 9,6 17, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire a 4 m/s

Componentes Termoplásticos Datos técnicos T-1 / T- Unión “T” mixta vertical CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 16

ESPECIFICACIONES TÉCNICAS

Referencia Descripción (^) interiores (mm)Dimensiones Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h T-1 EMPALME MIXTO EN “T” 110x55x300 - Ø100 55 110 300 PVC-rígido 11,7 23,3 46, T-2 EMPALME MIXTO EN “T” 220x55x300 - Ø125 55 220 300 PVC-rígido 6,5 13,0 26, T-3 EMPALME MIXTO EN “T” 180x90x300 - Ø150 107 195 300 PS 4,25 8,50 17, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire a 4 m/s

Componentes Termoplásticos Datos técnicos TR-100 / TR-125 / TR- Unión “T” circular CARACTERÍSTICAS:

_- Conexión mecánica

• Encaje modular macho-hembra_ P. 17

ESPECIFICACIONES TÉCNICAS

Referencia Descripción (^) interiores (mm)Dimensiones Material Pérdida de carga (Pa) A B C 54m^3 /h^ 108m^3 /h^ 216m^3 /h TR-100 UNIÓN EN “T” REDONDA - Ø100 Ø100 160 140 PS 6,2 12,5 24, TR-125 UNIÓN EN “T” REDONDA - Ø125 Ø125 211 180 PS 3,7 7,4 14, TR-150 UNIÓN EN “T” REDONDA - Ø150 Ø150 224 150 PS 2,7 6,8 11, SIBER Ventilación - Datos Técnicos TABLA TÉCNICA PRODUCTO

• sobre la pérdida de carga (Pa) y Caudal (m^3 /h)
• velocidad del aire 4 m/s
