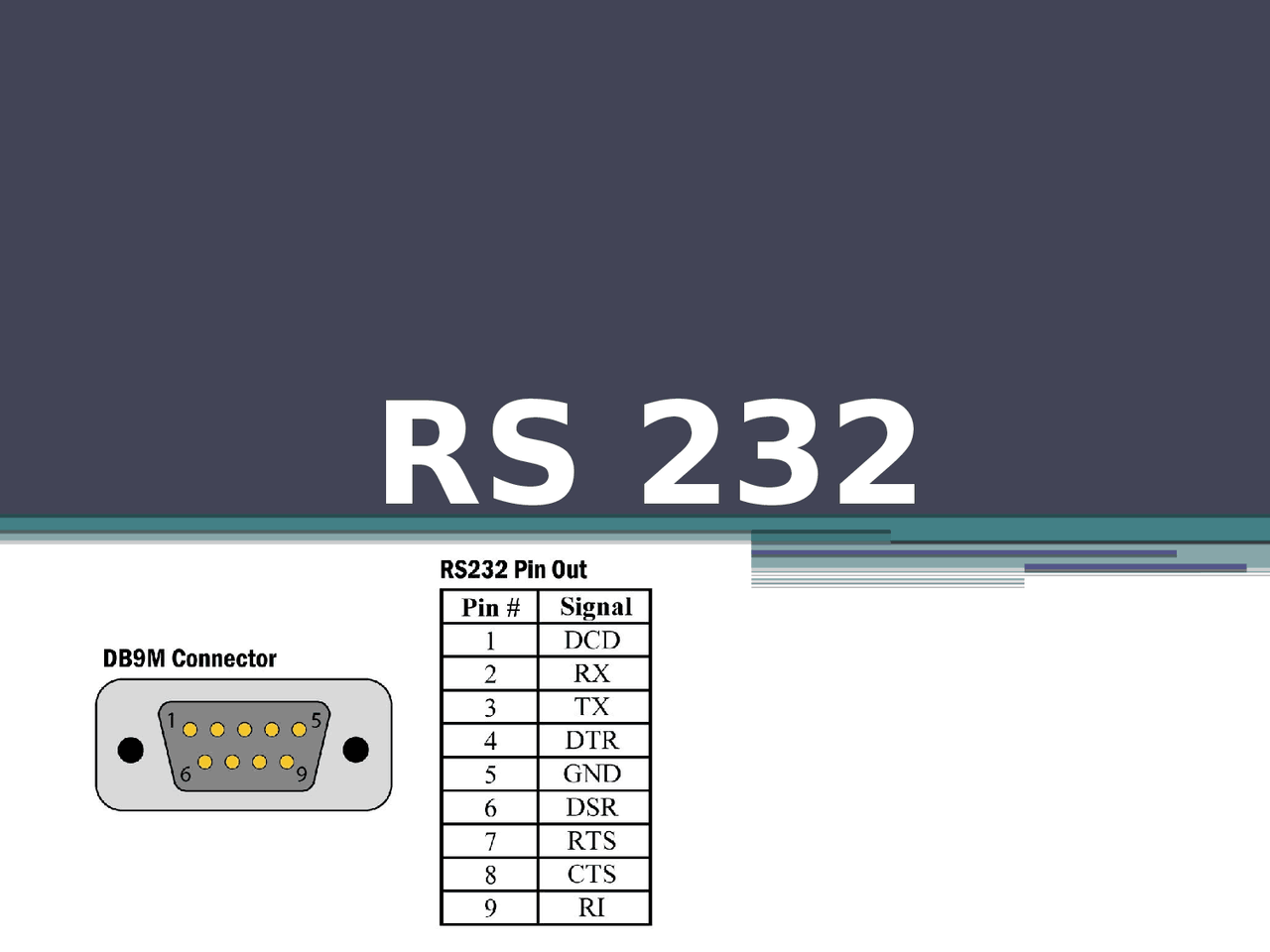

Concierne la comunicación serial entre el
sistema host “DTE” y “DCE”.
El estándar RS-232 ha sufrido desde su
aparición varias modificaciones en
función de adaptarse mejor a los
requerimientos de las comunicaciones
seriales.
Características funcionales:
Nos hablan de las funciones que
desempeñan las distintas señales que son
usadas en la interface.
Estas señales están divididas en cuatro
diferentes categorías:
común, datos
control
temporización
El protocolo RS-232 es una norma o estándar
mundial que rige los parámetros de uno de los
modos de comunicación serial.
Por medio de este protocolo se estandarizan las
velocidades de transferencia de datos, la forma de
control que utiliza dicha transferencia, los niveles
de voltajes utilizados, el tipo de cable permitido,
las distancias entre equipos, los conectores, etc.
La Norma RS-232 fue definida para conectar un
ordenador a un modem. Además de transmitirse
los datos de una forma serie asíncrona son
necesarias una serie de señales adicionales, que
se definen en la norma.
Receive Signal Line Detect (RSLD) Esta línea de control es
afirmada por el módem e informa a la computadora que se ha
establecido una conexión física con otro módem. A veces se
conoce como detector de portadora (CD). sería un error que una
computadora transmita información a un módem si esta línea no
esta prendida, es decir si la conexión física no funciona.
Transmit Data (TD) es la línea por donde el dato se transmite de
un bit a la vez
Receive Data (RD) es la línea por donde el dato se recibe de un
bits a la vez.
Los dispositivos que usan cables serie para comunicarse se dividen en dos
categorías:
Los DCE (Data Communications Equipment) y los DTE (Data Terminal
Equipment.) los Equipos de Comunicación de Datos tales como el
modem,adaptador TA, plotter , etc. Mientras que el Equipo Terminal de Datos es
la computadora o Terminal.
Las especificaciones eléctricas del puerto serial están contenidas en el estándar
RS232 de EIA ( Electronics Industry Association) que establece muchos
parámetros tales como:
Un “Espacio” ( 0 lógico) está entre +3 y +25 volts.
Una “Marca” (1 lógico) estará entre -3 y- 25 Volts
La región entre +3 y -3 volts es indefinida.
Un circuito abierto nunca debe exceder 25 Volts ( con referncia a tierra)
La corriente de corto circuito nunca debe exceder de 500mA. El manejador debe
ser capaz de manipular esta corriente sin dañarse.
El estándar RS232C especifica un baudaje máximo de 20,000 BPS, que para los
estándards de ahora es muy lento.
Revisiones del estándar ,EIA-232D y EIA-232E se emitieron en 1987 y 1991
Propiedades del Hardware
Protocolo de comuni
i
caci
i
ón así
í
ncr
r
ona de
bit de arranque/bit de parada
- RS
- LÍNEAS DE HANDSHAKING DEL RS
