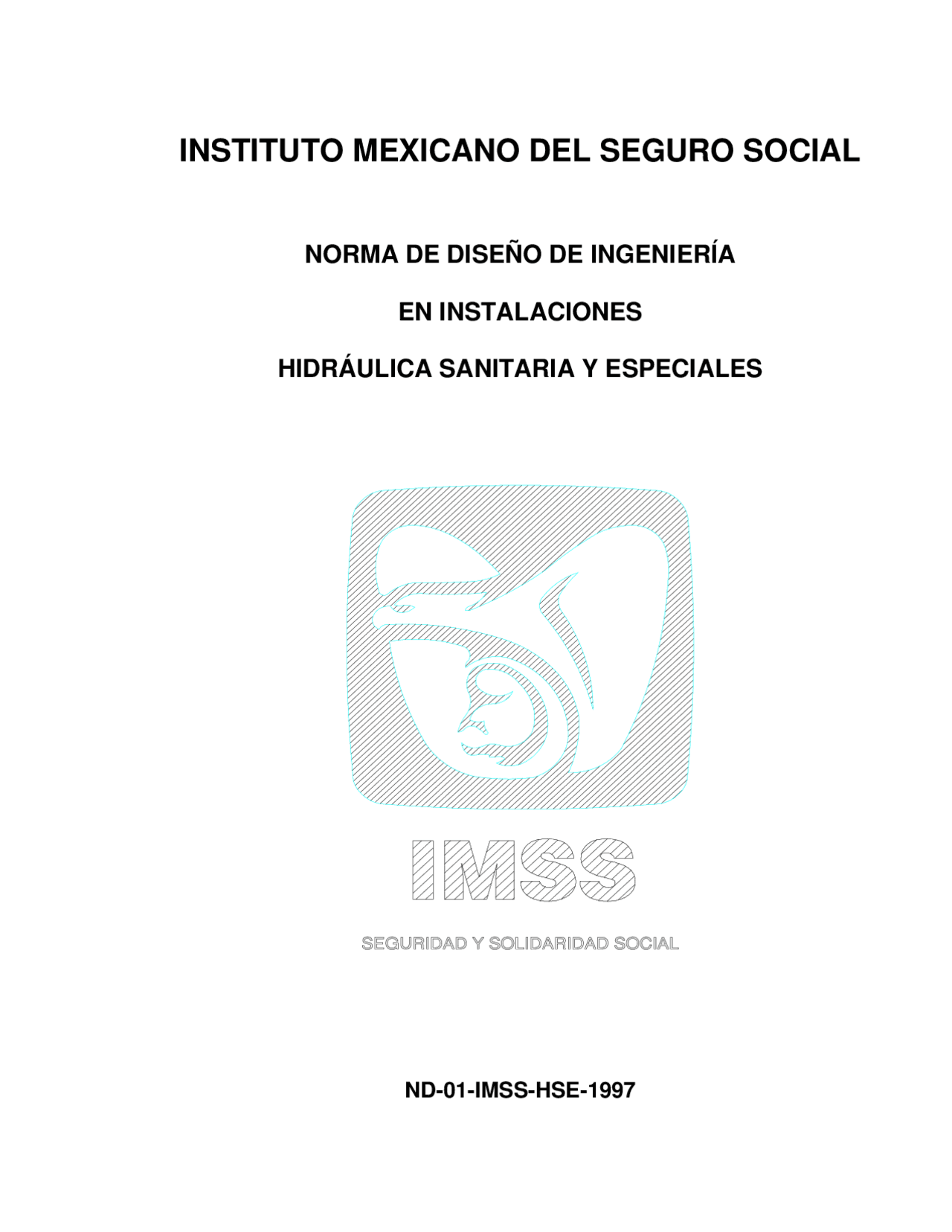

NORMA DE DISEÑO DE INGENIERÍA

EN INSTALACIONES

HIDRÁULICA SANITARIA Y ESPECIALES

ND-01-IMSS-HSE-

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

ÍNDICE

I I

NORMA DE DISEÑO DE INGENIERÍA EN INSTALACIONES

HIDRÁULICA SANITARIA Y ESPECIALES

Í N D I C E

1.- INTRODUCCIÓN.

2.- OBJETIVO.

3.- CAMPO DE APLICACIÓN.

4.- GLOSARIO.

5.- CONCORDANCIA CON OTRAS NORMAS

6.- ÍNDICE POR CAPÍTULOS.

CAPITULO 1 .- GENERALIDADES

CAPITULO 2 .- ANTEPROYECTO

CAPITULO 3 .- DESARROLLO DEL PROYECTO

CAPITULO 4 .- ABASTECIMIENTO DE AGUA

CAPITULO 5 .- DISTRIBUCIÓN DE AGUA FRÍA

CAPITULO 6 .- PRODUCCIÓN Y DISTRIBUCIÓN DE AGUA CALIENTE

CAPITULO 7 .- PROTECCIÓN CONTRA INCENDIO

CAPITULO 8 .- RIEGO DE JARDINES

CAPITULO 9 .- GENERACIÓN Y DISTRIBUCIÓN DE VAPOR

CAPITULO 10.- ELIMINACIÓN DE AGUAS RESIDUALES

CAPITULO 11.- ELIMINACIÓN DE AGUAS PLUVIALES

CAPITULO 12.- ELIMINACIÓN DE AGUAS COMBINADAS EN EXTERIORES

CAPITULO 13.- ABASTECIMIENTO Y DISTRIBUCIÓN DE OXIGENO Y OXIDO NITROSO

CAPITULO 14.- SUMINISTRO Y DISTRIBUCIÓN DE AIRE COMPRIMIDO

CAPITULO 15.- SUCCIÓN CENTRAL (VACÍO)

CAPITULO 16.- APROVECHAMIENTO DE GAS LICUADO DE PETRÓLEO Y

DISTRIBUCIÓN DE GAS NATURAL

CAPITULO 17.- ABASTECIMIENTO Y DISTRIBUCIÓN DE ACEITE COMBUSTIBLE

DIESEL

CAPITULO 18.- ALBERCAS Y TANQUES TERAPÉUTICOS

CAPITULO 19.- REUSO DEL AGUA EN EQUIPOS DE HIDROTERAPIA

CAPITULO 20.- APROVECHAMIENTO DE LA ENERGÍA SOLAR PARA CALENTAMIENTO DE AGUA

CAPITULO 21.- MUEBLES SANITARIOS

CAPITULO 22.- PLANTILLAS DE CALCULO

7.- ANEXOS

8.- BIBLIOGRAFÍA

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

2.- OBJETIVO

III

Establecer las obligaciones y requisitos, así como los lineamientos generales

institucionales que sirvan para la elaboración de los proyectos de las instalaciones hidráulica,

sanitaria y especiales de una manera racional y uniforme.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

3.- CAMPO DE APLICACIÓN

IV

En todos los inmuebles que construye, remodela o amplía el Instituto Mexicano del

Seguro Social.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

4.- GLOSARIO

VI

BOMBA

Mecanismo para extraer, elevar o darle impulso al agua.

BOMBA DE ACHIQUE

La que se utiliza para eliminar el agua de una excavación, de una trinchera o de un cárcamo.

BOMBA DE PROTECCIÓN CONTRA INCENDIO

La que se utiliza para abastecer de agua con la presión y gasto requerido a una red de tuberías con hidrantes o rociadores para proteger un inmueble en caso de incendio.

BOMBA “JOCKEY”

Es una bomba que se usa en instalaciones de protección contra incendio para restablecer la presión mínima en la instalación en caso de disminución de la presión debido a fugas. Es de poco gasto y de una potencia muy inferior a la de la bomba principal.

BOMBA DE TRASIEGO O TRANSFERENCIA La que se utiliza para cambiar o transvasar el agua de una cisterna a otra, pasándola en ocasiones a través de un equipo de tratamiento.

BOMBA DE VACIO

Es la que se utiliza para reducir la presión del aire dentro de una red de tuberías y/o de un recipiente a un valor menor que el de la presión atmosférica de la localidad.

CABEZAL

Tubo con perforaciones en las cuales se originan ramales de distribución del fluido que se maneja.

CAMA DE TUBERÍAS

Grupo de 2 o más tuberías paralelas apoyadas en (uno o varios) soportes comunes.

CARCAMO DE AGUAS NEGRAS Y/O PLUVIALES

Es un depósito para captar aguas negras y/o pluviales que no pueden descargar por gravedad al alcantarillado municipal, por lo que tienen que ser bombeadas.

CARCAMO HÚMEDO

Es un deposito que se construye en la zona de bombas, inmediatamente abajo del piso de la casa de máquinas, y que se interconecta por medio de un tubo horizontal con el fondo de la cisterna cuando ésta está alejada y tiene su tapa a un nivel inferior al nivel del piso de la casa de máquinas. En estos cárcamos la succión de las bombas es directa.

CÁRCAMO SECO

Es un espacio que se construye en la zona de bombas, inmediatamente abajo del piso de la casa de máquinas y que sirve para alojar las tuberías, válvulas y conexiones de interconexión entre la parte más baja de la cisterna y el equipo de bombeo en forma directa. Se construyen cuando la cisterna está alejada y tiene su tapa a un nivel superior al del piso de la casa de máquinas.

CARGA

Es una presión transformada a metros de columna de agua o de otro líquido. En el caso del agua fría (0-27ºC) con peso específico de 1.0 Kg/dm 3 , la presión de 1.0 Kg/cm 2 equivale a una carga de 10 metros de columna de agua (m. de c. de a.).

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

4.- GLOSARIO

VII

CARGA ESTÁTICA DE DESCARGA

Es la distancia vertical, en metros, entre el eje de la bomba y el punto de descarga considerado. Es positiva si el punto de descarga está a una altura superior al eje de la bomba y negativa si el punto de descarga está a un nivel inferior.

CARGA ESTÁTICA DE SUCCIÓN

Cuando la bomba está abajo del nivel del agua bombeada, la carga estática de succión es la distancia vertical, en metros, entre la superficie del agua bombeada y el eje de la bomba.

CARGA DE FRICCIÓN

Es la carga equivalente, en metros de columna de agua, requerida para vencer la resistencia al flujo en la tubería, válvulas y conexiones.

CARGA DE VELOCIDAD

Es la distancia vertical, en metros, que un líquido debe caer para adquirir una velocidad igual a la velocidad del agua en la tubería. Su valor es h (^) v = V^2 /2g en donde hv = carga de volocidad, en metros de columna de agua, V=velocidad del agua en m/seg. y g = aceleración de la gravedad = 9.80665 m/seg^2.

CARGA DE TRABAJO

Es la altura de columna de agua requerida para que un equipo o accesorio trabaje correctamente.

CARGA DE DESCARGA

Es la suma de la carga estática de descarga, de la carga de fricción en la descarga y de la carga de velocidad o de trabajo, en la descarga.

CARGA TOTAL

a) Cuando la bomba esta abajo del nivel de bombeo, la carga total es igual a la carga de descarga menos la carga de succión.

b) Cuando la bomba está arriba del nivel de bombeo, la carga total es igual a la carga de descarga más la carga de succión.

COMPENSADOR DE DILATACIÓN

Accesorio que se instala en una tubería para absorber sus dilataciones o contracciones por cambio de temperatura.

CORAZA

Lámina que se utiliza para protección del forro de tuberías.

COLUMNA DE VENTILACIÓN

Es una tubería vertical para ventilación con objeto de tener circulación de aire hacia y desde los ramales de ventilación de muebles sanitarios en 2 o más pisos. En la parte inferior se conecta a la bajada de aguas negras inmediatamente antes de que la bajada cambie de vertical a horizontal y en la parte superior puede salir directamente a la azotea o puede conectarse a la parte de la bajada que ya es ventilación de columna.

CAJA O CUADRO DE VÁLVULAS

Sitio en donde se instalan una o varias válvulas para controlar el suministro de fluido a una zona determinada.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

4.- GLOSARIO

IX

ISOMÉTRICO

Representación gráfica de un dibujo o de un cuerpo, en 3 planos (Ejes X,Y,Z).

JUNTA FLEXIBLE

Elemento que sirve para absorber alargamientos, contracciones o movimientos diferenciales en las tuberías.

JUNTA GIBAULT

Dispositivo que sirve para unir extremos de tubos con gran hermeticidad, pero permitiendo un cierto grado de deflexión. Muy usual para unir tubos de fibro-cemento con tubos de fierro fundido, y en tubos de fierro fundido para cruzar juntas constructivas.

LONGITUD EQUIVALENTE (De válvulas y conexiones) Es la longitud de tubo del mismo diámetro que se le debe considerar a una válvula o conexión para obtener la misma pérdida de carga por fricción con igual gasto.

MANIFOLD Término comúnmente usado para indicar un sistema central de suministro de oxigeno u óxido nitroso a base de cilindros en el que la presión de salida está regulada.

OMEGA

Junta flexible en forma de omega, hecha en tubo de cobre flexible para diámetro máximo de 19 mm.

PICHANCHA

Colador que se instala en el origen de la tubería de succión de una bomba para evitar que la bomba absorba objetos que la dañen y pasen a la tubería de descarga.

PENDIENTE

Es la inclinación descendente que tiene una tubería con referencia a un plano horizontal. En drenaje usualmente se expresa en porciento, o sea en centímetros de desnivel por metro de longitud.

PRESIÓN ATMOSFÉRICA

Es la presión que ejerce la atmósfera sobre la superficie de la tierra y se expresa en Kg/cm 2. Es también usual que se exprese en su equivalente en metros de columna de agua considerando 10 metros de columna de agua igual a 1 Kg/cm^2.

PRESIÓN BAROMÉTRICA

Es la presión que ejerce la atmósfera sobre la superficie de la tierra y se expresa como la altura de una columna de mercurio.

RAMAL

Es cualquier parte del sistema de tuberías que no sea línea principal, columna de alimentación, columna de ventilación o bajada.

RAMAL DE VENTILACIÓN

Es una ventilación que conecta a una o más ventilaciones individuales con una ventilación de columna o con una columna de ventilación.

RETROFLUJO

Es el flujo de un líquido en sentido contrario al sentido normal del flujo en una tubería.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

4.- GLOSARIO

X

SISTEMA DE BOMBEO CON TANQUE HIDRONEUMÁTICO

Equipo que se utiliza para la distribución de agua a presión en un inmueble y que está integrado por 2 o 3 bombas, un tanque a presión una compresora o algún aditamento para suministrarle aire al tanque, y su control.

SISTEMA DE BOMBEO PROGRAMADO

Equipo que se utiliza para la distribución de agua a presión en un inmueble y que está integrado por 3 o más bombas (una piloto), un tanque a presión, una compresora o algún aditamento para suministrarle aire al tanque, y su control.

TUBO VENTILADOR

a) Tubo que sirve para dejar salir los gases que se forman en una cisterna, cárcamo o red de drenaje, así como para permitir la entrada de aire atmosférico y equilibrar presiones en su interior.

b) Tubo que sirve para dejar salir a la atmósfera exterior gases de la red de drenaje, y para permitir la entrada de aire atmosférico y equilibrar presiones dentro de una red de drenaje y evitar presiones menores a la atmosférica que causen sifonaje y se rompa el sello de agua en las trampas de los muebles sanitarios y en las coladeras de piso. Además, esa entrada de aire atmosférico facilita el flujo del agua.

TRAMPA DE GRASAS

Elemento diseñado para la separación de grasas en desagües y poder retirarlas antes de que entren a las tuberías de drenaje y las obstruyan. Generalmente se colocan en cocinas o muy cerca de ellas.

TRAMPA DE PELOS O TRAMPA DE HOJAS

Dispositivo que se coloca inmediatamente antes de la succión de la bomba en albercas o fuentes ornamentales y que impide el paso de sustancias de un diámetro tal que dañe a la bomba.

TRAMPA DE VAPOR

Válvula automática que elimina el condensado, aire y gases no condensables de las tuberías de vapor y de equipos que usan vapor.

TANQUE DE DÍA

Depósito para almacenamiento de combustible líquido de relativa poca capacidad que se instala cerca de los equipos que lo requieren y cuyo gasto no es grande.

TAPÓN REGISTRO

Es una extensión con tapa que se coloca en una tubería de desagüe para propósitos de dar limpieza a la misma.

TERMO POZO

Dispositivo para alojar un termómetro y medir la temperatura del agua. Se instala en tuberías y en tanques de almacenamiento de agua caliente.

TOMA SIAMESA

Es una válvula en forma de “Y” que se instala en el exterior de los edificios y está conectada al sistema de protección contra incendio. Sirve para que los bomberos se conecten a ella para proporcionar agua a presión al sistema.

TRAMPA “P”

Obturador hidráulico.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

5.- CONCORDANCIA CON OTRAS NORMAS

XII

Para la correcta aplicación de esta Norma es necesario consultar las siguientes Normas Oficiales Mexicanas y Normas Mexicanas vigentes:

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

5.- CONCORDANCIA CON OTRAS NORMAS

XIII

NOM- 012-SSA1-1993 Sistemas de abastecimiento de agua.

NOM-127-SSA1-1994 Agua uso y consumo humano, calidad y tratamiento, Potabilización.

NOM-012-SCFI-1993 Medición de flujo de agua en conductos cerrados de sistemas hidràulicos-

medidores para agua potable fría-especificaciones.

NOM-022-SCFI-1993 Calentadores instantáneos de agua para uso domestico gas natural o

L.P.

NOM-012-SSA1-1993 Requisitos sanitarios que deben cumplir los de abastecimiento de agua

para uso y consumo humano públicos y privados.

NOM-002-CNA-1995 Toma domiciliaria para abastecimiento de agua potable. Especificaciones

y método de prueba.

NOM-112-STPS-1996 Relativa a las condiciones de seguridad e higiene para el funcionamiento

de los recipientes sujetos a presión y generadores de vapor o calderas que operen en los centros de trabajo.

NOM-005-CNA-1996 Fluxómetros especificaciones y métodos de prueba.

NOM-100-STPS-1994 Extintores de polvo químico seco A,B,C.

NOM-101-STPS-1994 Extintores espuma química.

NOM-102-STPS-1994 Extintores Bióxido de Carbona.

NOM-103-STPS-1994 Extintores Agua a Presión.

NOM-002-STPS-1994 Condiciones de seguridad para la prevención y protección contra incendio

en los centros de trabajo.

NOM-100-STPS-1994 Seguridad, extintores contra incendio a base de polvo químico seco con

presión contenida, Especificaciones.

NOM-029-SCFI-1993 Aguas residuales hospitales.

NOM-029-ECOL-1993 Límites máximos permisibles de contaminantes en las descargas de

aguas residuales a cuerpos receptores provenientes de hospitales.

NOM-067-ECOL-1994 Límites máximos de contaminantes en las descargas de aguas residuales

a cuerpos receptores provenientes de los sistemas de alcantarillado a drenaje municipal.

NOM-002-ECOL-1996 Límites máximos permisibles de contaminantes en las descargas de

aguas residuales a los sistemas de alcantarillado.

NOM-001-CNA-1995 Sistemas de alcantarillado sanitario, especificaciones de hermeticidad.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

6.- ÍNDICE POR CAPITULOS

1.- GENERALIDADES

2.- ANTEPROYECTO

3.- DESARROLLO DEL PROYECTO

4.- ABASTECIMIENTO DE AGUA

5.- DISTRIBUCIÓN DE AGUA FRÍA

6.- PRODUCCIÓN Y DISTRIBUCIÓN DE AGUA CALIENTE

7.- PROTECCIÓN CONTRA INCENDIO

8.- RIEGO DE JARDINES

9.- GENERACIÓN Y DISTRIBUCIÓN DE VAPOR

10.- ELIMINACIÓN DE AGUAS RESIDUALES

11.- ELIMINACIÓN DE AGUAS PLUVIALES

12.- ELIMINACIÓN DE AGUAS COMBINADAS EN EXTERIORES

13.- ABASTECIMIENTO Y DISTRIBUCIÓN DE OXIGENO Y OXIDO NITROSO

14.- SUMINISTRO Y DISTRIBUCIÓN DE AIRE COMPRIMIDO

15.- SUCCIÓN CENTRAL (VACIO)

16.- APROVECHAMIENTO DE GAS LICUADO DE PETRÓLEO Y DISTRIBUCIÓN DE GAS NATURAL

17.- ABASTECIMIENTO Y DISTRIBUCIÓN DE ACEITE COMBUSTIBLE DIESEL

18.- ALBERCAS Y TANQUES TERAPÉUTICOS

19.- REUSO DEL AGUA EN EQUIPOS DE HIDROTERAPIA

20.- APROVECHAMIENTO DE LA ENERGÌA SOLAR PARA CALENTAMIENTO DE AGUA

21.- MUEBLES SANITARIOS

22.- PLANTILLAS DE CALCULO

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

CAPÍTULO I

GENERALIDADES

1.1 INTRODUCCIÓN

1.2 OBJETIVO

1.3 CAMPO DE APLICACIÓN

1.4 NORMA DE DISEÑO

1.5 REQUISITOS Y OBLIGACIONES DEL PROYECTISTA

1.6 IDENTIFICACIÓN DE LOS PLANOS

1.7 CLAVE DEL PLANO

1.8 PLANOS MODIFICADOS Y PLANOS ANULADOS

1.9 PRESENTACIÓN DE PLANOS

1.10 SIMBOLOGÍA

1.11 CÓDIGO DE COLORES

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

CAPÍTULO I

GENERALIDADES

1.5.3 ASISTENCIA A JUNTAS

Los proyectistas externos deben concurrir a las juntas de coordinación organizadas por el

IMSS.

1.5.4 APROBACIÓN Y AJUSTES DEL PROYECTO

Los proyectistas están obligados a realizar los ajustes necesarios al proyecto correspondiente

como resultado de las revisiones realizadas en la sección correspondiente, en base a la norma

vigente. Estos ajustes deberán presentarse sobre una “corrida” previa del proyecto realizado, en el

cual el revisor institucional firmará para su autorización de entrega en planos definitivos.

Los proyectos son aceptados cuando se haya cumplido con los requisitos y condiciones del

párrafo anterior.

1.5.5 OBTENCIÓN DE LA CÉDULA DE INVESTIGACIÓN DE SERVICIOS

Antes de iniciar cualquier proyecto, el proyectista debe recabar la Cédula de investigación de

Servicios, que es el documento oficial que proporciona el IMSS, el cual debe contener los datos

concernientes a los servicios de la localidad y del predio en el que se pretende construir determinada

Unidad, como son: tipo y lugar de la fuente de abastecimiento de agua, tipo de alcantarillado y lugar

probable de conexión de la descarga del efluente de aguas negras, pluviales o combinadas,

combustibles disponibles, etc.

1.6 IDENTIFICACIÓN DE LOS PLANOS

Los planos se identifican por medio del cuadro (sello) de identificación en el cual aparecen

datos de la obra, datos del proyecto y emblema del IMSS.

Además, inmediatamente arriba del cuadro de identificación, se deberá anotar la leyenda

"INSTALACIÓN HIDRÁULICA", "INSTALACIÓN SANITARIA", "INSTALACIÓN DE GASES

MEDICINALES" o "INSTALACIÓN DE GAS", según sea la especialidad de que se trate.

1.6.1 PLANTAS ARQUITECTÓNICAS

En plantas arquitectónicas sobre los que se dibuja el proyecto de instalaciones ya aparece el

cuadro de identificación, pero con datos del proyecto arquitectónico, por lo que habrá que cambiar

los datos de los renglones siguientes para actualizarlo al proyecto de instalaciones:

FECHA Se pondrá el mes y el año de entrega del proyecto de instalaciones.

CLAVE DEL PLANO Se pondrá la correspondiente a la de las instalaciones proyectadas en

el plano.

NORMAS DE DISEÑO DE INGENIERÍA INGENIERÍA HIDRAULICA SANITARIA Y ESPECIALES

CAPÍTULO I

GENERALIDADES

1.6.2 EN PLANTA DE CONJUNTO

En los planos de instalaciones exteriores que se dibujen de la planta de conjunto,

inmediatamente arriba de este nombre se pondrá el nombre de la instalación proyectada; por

ejemplo: REDES EXTERIORES, ALBAÑALES EXTERIORES, etc.

1.7 CLAVE DEL PLANO

La clave que le corresponde a cada plano deberá colocarse precisamente abajo de la leyenda

que dice "Clave del plano", y para determinar dicha clave se seguirá el procedimiento siguiente:

1.7.1 DE PLANOS DE PLANTAS

La clave consta de un grupo de dos literales seguido de dos grupos de dos dígitos o literales

cada uno, que se deberán poner en cada plano.

1.7.1.1 DETERMINACIÓN DE LA INSTALACIÓN PROYECTADA

Las dos literales del primer grupo indican la instalación proyectada y se usarán las siguientes:

IH Para las instalaciones hidráulicas (agua fría, agua caliente, retorno de agua caliente,

protección contra incendio, vapor(es) y retorno(s) de condensados).

IS Para las instalaciones sanitarias (aguas negras, aguas claras, ventilaciones y aguas pluviales).

IM Para las instalaciones de gases medicinales (oxígeno, óxido nitroso, aire comprimido y

succión).

IG Para las instalaciones de gas (gas L.P. o gas natural).

ICI Para proyectos específicos de protección contra incendio cuando el I.M.S.S. lo solicite.

1.7.1.2 INDICACIÓN DEL PISO PROYECTADO

Los dos dígitos o las dos literales del segundo grupo indican el piso proyectado, referido al piso

de planta baja, y se usarán los siguientes:

0-1 Sótano

00 Planta baja

PP Planta principal

MZ Mezzanine

01 Primer piso

02 Segundo piso
