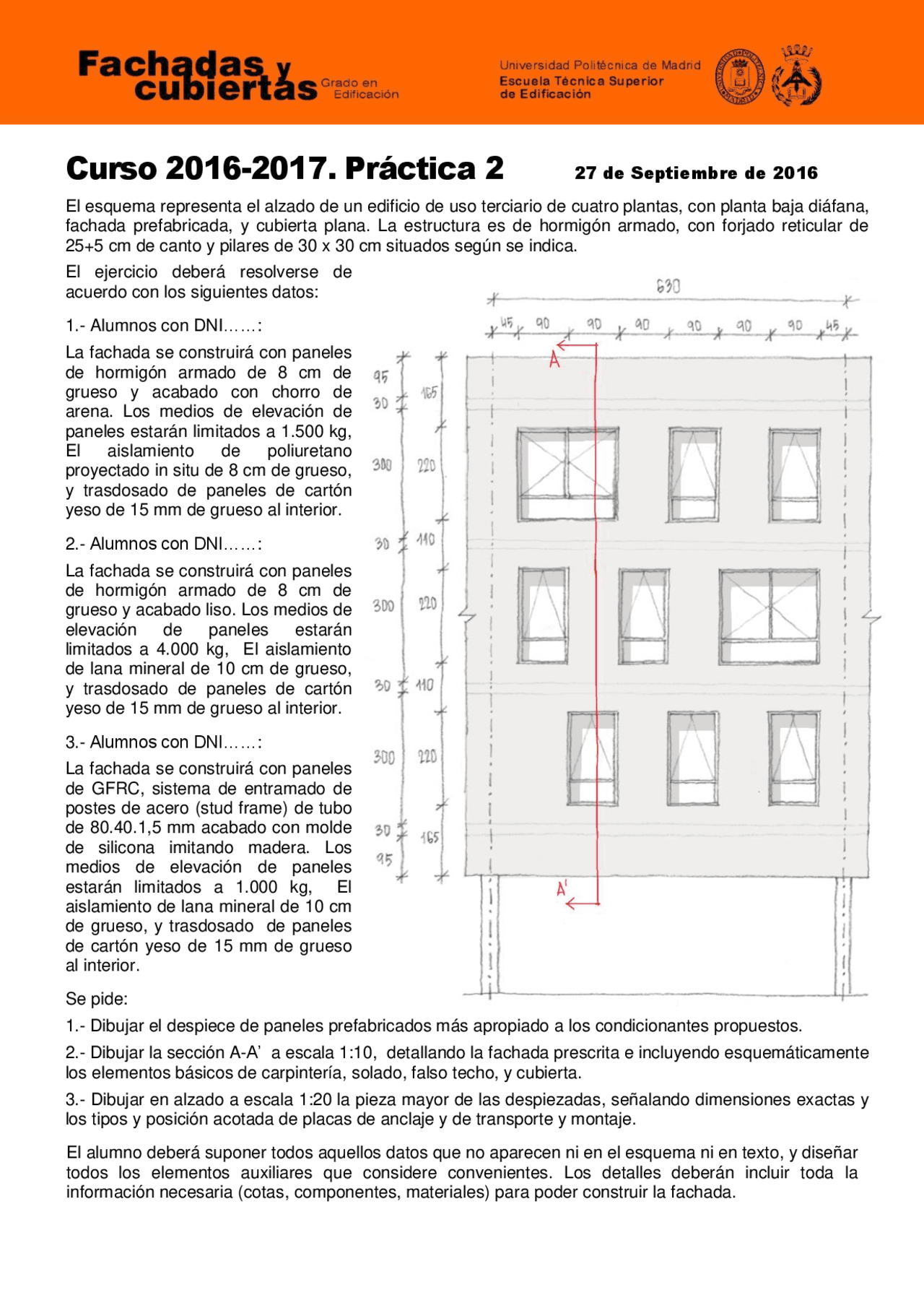

Curso 2016-2017. Práctica 2 27 de Septiembre de 2016
El esquema representa el alzado de un edificio de uso terciario de cuatro plantas, con planta baja diáfana,
fachada prefabricada, y cubierta plana. La estructura es de hormigón armado, con forjado reticular de
25+5 cm de canto y pilares de 30 x 30 cm situados según se indica.
El ejercicio deberá resolverse de
acuerdo con los siguientes datos:
1.- Alumnos con DNI……:
La fachada se construirá con paneles
de hormigón armado de 8 cm de
grueso y acabado con chorro de
arena. Los medios de elevación de
paneles estarán limitados a 1.500 kg,
El aislamiento de poliuretano
proyectado in situ de 8 cm de grueso,
y trasdosado de paneles de cartón
yeso de 15 mm de grueso al interior.
2.- Alumnos con DNI……:
La fachada se construirá con paneles
de hormigón armado de 8 cm de
grueso y acabado liso. Los medios de
elevación de paneles estarán
limitados a 4.000 kg, El aislamiento
de lana mineral de 10 cm de grueso,
y trasdosado de paneles de cartón
yeso de 15 mm de grueso al interior.
3.- Alumnos con DNI……:
La fachada se construirá con paneles
de GFRC, sistema de entramado de
postes de acero (stud frame) de tubo
de 80.40.1,5 mm acabado con molde
de silicona imitando madera. Los
medios de elevación de paneles
estarán limitados a 1.000 kg, El
aislamiento de lana mineral de 10 cm
de grueso, y trasdosado de paneles
de cartón yeso de 15 mm de grueso
al interior.
Se pide:
1.- Dibujar el despiece de paneles prefabricados más apropiado a los condicionantes propuestos.
2.- Dibujar la sección A-A’ a escala 1:10, detallando la fachada prescrita e incluyendo esquemáticamente
los elementos básicos de carpintería, solado, falso techo, y cubierta.
3.- Dibujar en alzado a escala 1:20 la pieza mayor de las despiezadas, señalando dimensiones exactas y
los tipos y posición acotada de placas de anclaje y de transporte y montaje.
El alumno deberá suponer todos aquellos datos que no aparecen ni en el esquema ni en texto, y diseñar
todos los elementos auxiliares que considere convenientes. Los detalles deberán incluir toda la
información necesaria (cotas, componentes, materiales) para poder construir la fachada.
