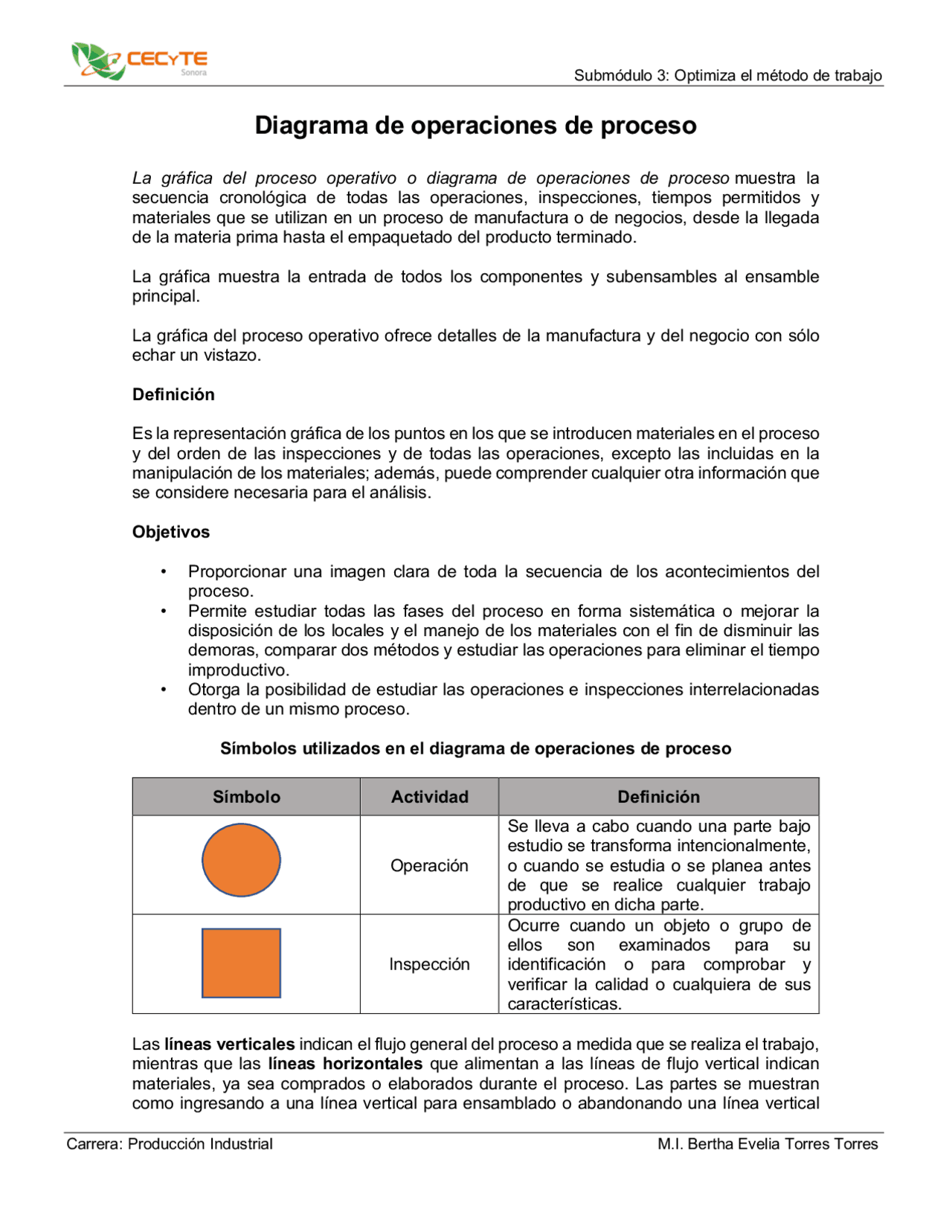

Diagrama de operaciones de proceso
La gráfica del proceso operativo o diagrama de operaciones de proceso muestra la
secuencia cronológica de todas las operaciones, inspecciones, tiempos permitidos y
materiales que se utilizan en un proceso de manufactura o de negocios, desde la llegada
de la materia prima hasta el empaquetado del producto terminado.
La gráfica muestra la entrada de todos los componentes y subensambles al ensamble
principal.
La gráfica del proceso operativo ofrece detalles de la manufactura y del negocio con sólo
echar un vistazo.
Definición
Es la representación gráfica de los puntos en los que se introducen materiales en el proceso
y del orden de las inspecciones y de todas las operaciones, excepto las incluidas en la
manipulación de los materiales; además, puede comprender cualquier otra información que
se considere necesaria para el análisis.
Objetivos
• Proporcionar una imagen clara de toda la secuencia de los acontecimientos del
proceso.
• Permite estudiar todas las fases del proceso en forma sistemática o mejorar la
disposición de los locales y el manejo de los materiales con el fin de disminuir las
demoras, comparar dos métodos y estudiar las operaciones para eliminar el tiempo
improductivo.
• Otorga la posibilidad de estudiar las operaciones e inspecciones interrelacionadas
dentro de un mismo proceso.
Símbolos utilizados en el diagrama de operaciones de proceso
Símbolo
Actividad
Definición
Operación
Se lleva a cabo cuando una parte bajo
estudio se transforma intencionalmente,
o cuando se estudia o se planea antes
de que se realice cualquier trabajo
productivo en dicha parte.
Inspección
Ocurre cuando un objeto o grupo de
ellos son examinados para su
identificación o para comprobar y
verificar la calidad o cualquiera de sus
características.
Las líneas verticales indican el flujo general del proceso a medida que se realiza el trabajo,
mientras que las líneas horizontales que alimentan a las líneas de flujo vertical indican
materiales, ya sea comprados o elaborados durante el proceso. Las partes se muestran
como ingresando a una línea vertical para ensamblado o abandonando una línea vertical
