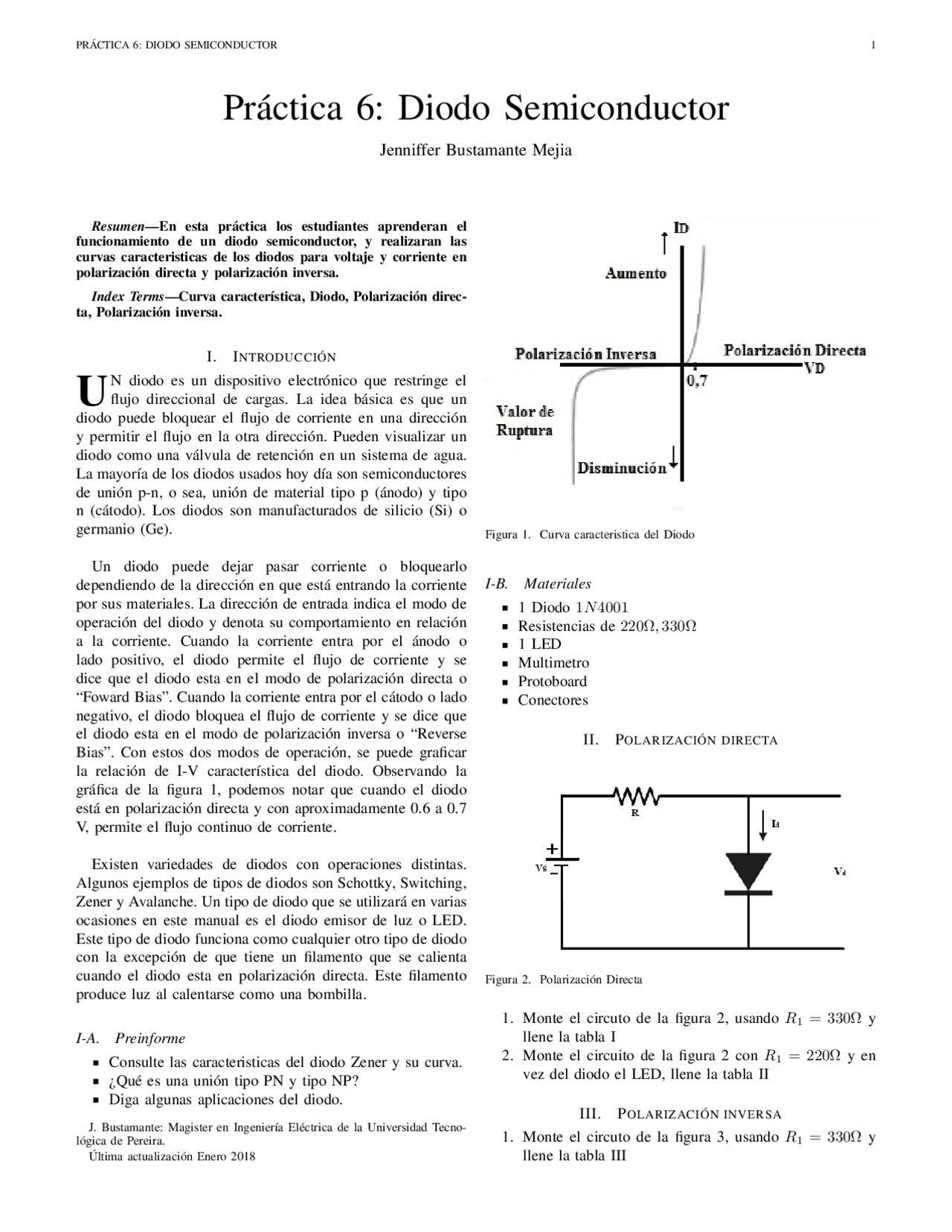

PRÁCTICA 6: DIODO SEMICONDUCTOR 1
Práctica 6: Diodo Semiconductor
Jenniffer Bustamante Mejia
Resumen—En esta práctica los estudiantes aprenderan el
funcionamiento de un diodo semiconductor, y realizaran las
curvas caracteristicas de los diodos para voltaje y corriente en
polarización directa y polarización inversa.
Index Terms—Curva característica, Diodo, Polarización direc-
ta, Polarización inversa.
I. INTRODUCCIÓN
UN diodo es un dispositivo electrónico que restringe el
flujo direccional de cargas. La idea básica es que un
diodo puede bloquear el flujo de corriente en una dirección
y permitir el flujo en la otra dirección. Pueden visualizar un
diodo como una válvula de retención en un sistema de agua.
La mayoría de los diodos usados hoy día son semiconductores
de unión p-n, o sea, unión de material tipo p (ánodo) y tipo
n (cátodo). Los diodos son manufacturados de silicio (Si) o
germanio (Ge).
Un diodo puede dejar pasar corriente o bloquearlo
dependiendo de la dirección en que está entrando la corriente
por sus materiales. La dirección de entrada indica el modo de
operación del diodo y denota su comportamiento en relación
a la corriente. Cuando la corriente entra por el ánodo o
lado positivo, el diodo permite el flujo de corriente y se
dice que el diodo esta en el modo de polarización directa o
“Foward Bias”. Cuando la corriente entra por el cátodo o lado
negativo, el diodo bloquea el flujo de corriente y se dice que
el diodo esta en el modo de polarización inversa o “Reverse
Bias”. Con estos dos modos de operación, se puede graficar
la relación de I-V característica del diodo. Observando la
gráfica de la figura 1, podemos notar que cuando el diodo
está en polarización directa y con aproximadamente 0.6 a 0.7
V, permite el flujo continuo de corriente.
Existen variedades de diodos con operaciones distintas.
Algunos ejemplos de tipos de diodos son Schottky, Switching,
Zener y Avalanche. Un tipo de diodo que se utilizará en varias
ocasiones en este manual es el diodo emisor de luz o LED.
Este tipo de diodo funciona como cualquier otro tipo de diodo
con la excepción de que tiene un filamento que se calienta
cuando el diodo esta en polarización directa. Este filamento
produce luz al calentarse como una bombilla.
I-A. Preinforme
Consulte las caracteristicas del diodo Zener y su curva.
¿Qué es una unión tipo PN y tipo NP?
Diga algunas aplicaciones del diodo.
J. Bustamante: Magister en Ingeniería Eléctrica de la Universidad Tecno-
lógica de Pereira.
Última actualización Enero 2018
Figura 1. Curva caracteristica del Diodo
I-B. Materiales
1 Diodo 1N4001
Resistencias de 220Ω,330Ω
1 LED
Multimetro
Protoboard
Conectores
II. P OLARIZACIÓN DIRECTA
Figura 2. Polarización Directa
1. Monte el circuto de la figura 2, usando R1= 330Ω y
llene la tabla I
2. Monte el circuito de la figura 2 con R1= 220Ω y en
vez del diodo el LED, llene la tabla II
III. POLARIZACIÓN INVERSA
1. Monte el circuto de la figura 3, usando R1= 330Ω y
llene la tabla III
