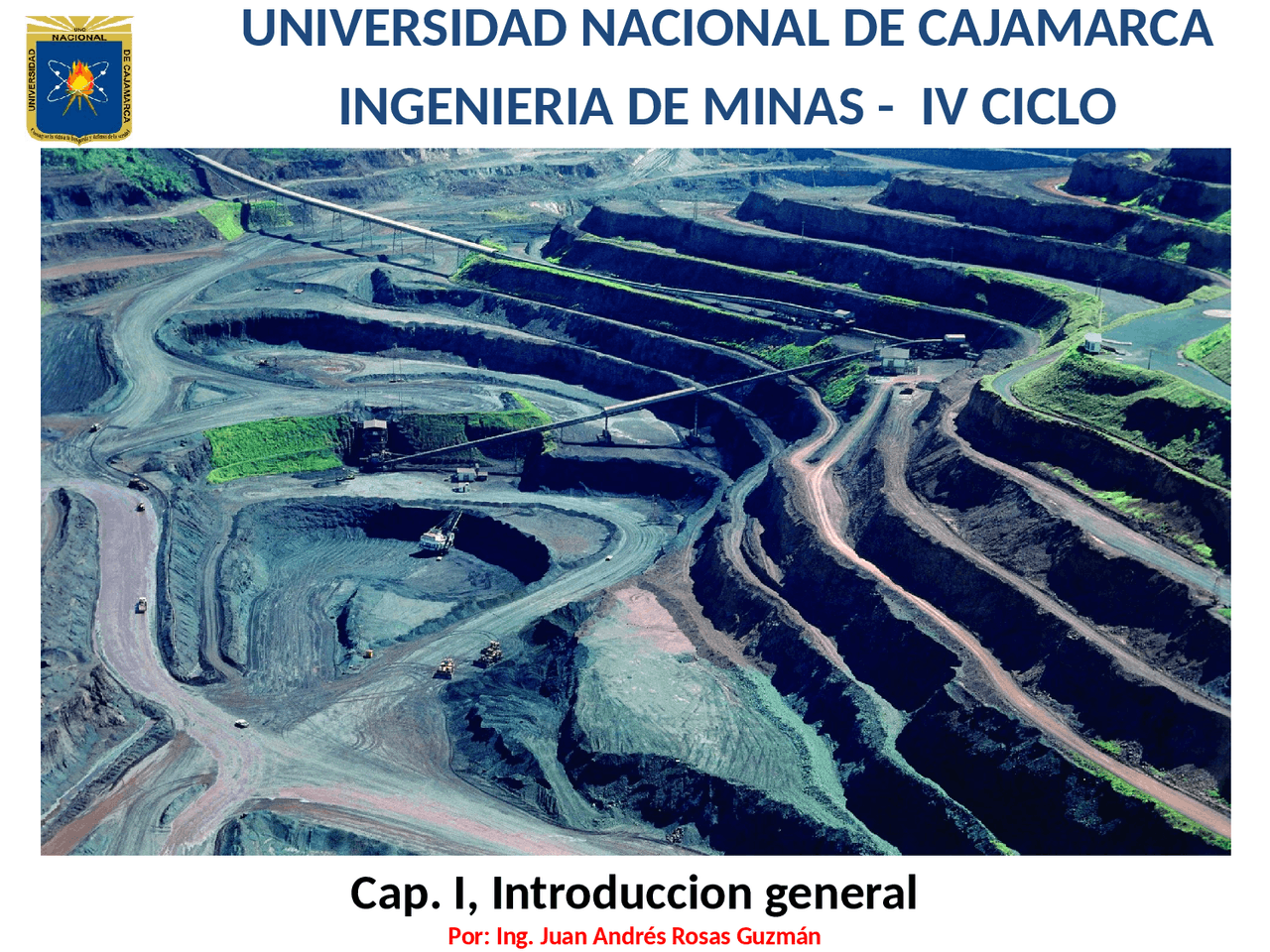

Cap. I, Introduccion general

Por: Ing. Juan Andrés Rosas Guzmán UNIVERSIDAD NACIONAL DE CAJAMARCA INGENIERIA DE MINAS - IV CICLO

1. Introduccion general

Es por ello que cada yacimiento es potencialmente sensible a ser explotado por cualquier método minero, de los cuales serán descartados los que no representen un buen negocio para la empresa interesada. Una vez definido el método más apropiado podremos pensar si el proyecto minero proseguirá su curso hacia la explotación y para efectos de nuestro propósito asumiremos que esta etapa ya ha sido salvada y que definitivamente explotaremos yacimientos por el método de Rajo Abierto (Cielo Abierto u Open Pit,). La explotación de un yacimiento por el método de rajo abierto, requiere de datos iniciales, provenientes de campañas de exploración (Sondajes), los cuales serán procesados de modo de obtener un modelo de bloques (Krigeage, Ivor, etc.). Este modelo de bloques consiste en una matriz tridimensional de bloques de dimensiones definidas por su largo, ancho (ambos iguales por lo general) y alto, este último valor corresponderá a la altura de los bancos del futuro rajo.

Dicha altura será definida principalmente en función de las características del yacimiento y la elección de los equipos de explotación. La altura del banco a su vez define en la estimación de reservas la altura que tendrán los compósitos en la campaña de sondajes. Cada uno de los bloques podrá guardar información relevante de datos como: - Tipo de Roca (geomecánica, estructuras y litología). - Leyes (tanto del mineral principal como de sus sub - productos). - Datos económicos (costos de extracción, de proceso, de venta y/o beneficio económico asociado). - Recuperaciones metalúrgicas. - Etcétera.

Disponiendo de los límites económicos del rajo final y las fases de explotación, es decir la secuencia de extracción de materiales, debemos definir el Cómo vamos a extraer las reservas, por lo que debemos entrar en una etapa de planificación de la explotación. Esta planificación comprende tres etapas paralelas y que cada una abarca las actividades de explotación para períodos de tiempo distintos, hablamos entonces de Planificación de Corto, Mediano y Largo Plazo. En estas etapas se planifican las actividades a realizar en función de la explotación misma del rajo, políticas de la Compañía (necesidades, recursos, intereses, etc.), influencia de agentes internos (problemas climáticos, recursos humanos, etc.) y externos a la empresa (mercado, regulaciones, normativas, etc.). Dependiendo de cada explotación la planificación de corto, mediano y largo plazo abarcará períodos distintos (Corto plazo: día, semana, mes, trimestre, semestre. Mediano plazo: trimestre, semestre, año, bi anual, tri anual. Largo plazo: anual, bi anual, 10 años, etc.).

Como todo proyecto, la explotación de un yacimiento deberá ser evaluada técnica y económicamente, dentro de un período o vida del yacimiento. Esta vida del yacimiento dependerá principalmente de las cantidades de reservas minables, ritmo de explotación requerido o producción de la faena y de las necesidades, políticas, recursos o intereses de la empresa. Para la correcta evaluación del proyecto, debemos contar con los datos necesarios para el desarrollo de los estudios, los cuales provendrán de fuentes de información técnica fidedignas, tales como la operación de otros yacimientos de similares características, tecnología, procesos productivos involucrados y la experiencia de los encargados de evaluar dicho proyecto. Dentro de los procesos productivos se encuentran por ejemplo: - Perforación. - Tronadura. - Carguío y Transporte. - Sistemas de manejo de materiales. - Servicios de apoyo.

Cada uno de estos procesos o actividades ligadas a ellos, significa un costo dentro del desarrollo de la explotación. Estos costos serán los que definirán si un bloque con ley mayor que cero será considerado como Mineral, Mineral de baja ley o simplemente Estéril, ya que obtener el fino asociado a ese bloque significará un costo y por ende un beneficio económico para el proyecto. En este sentido podemos decir que en función de los costos estimados para la extracción de un bloque del yacimiento, definiremos una ley que permita discriminar un bloque como mineral o estéril, la cual llamaremos LEY DE CORTE CRÍTICA.

Los modernos equipos de excavación, las cintas transportadoras, la gran maquinaria, el uso de nuevos insumos y las tuberías de distribución permiten hoy remover montañas enteras en cuestión de horas, haciendo rentable la extracción de menos de un gramo de oro por tonelada de material removido. Existe consenso en la literatura sobre el tema en el sentido de que ninguna actividad industrial es tan agresiva ambiental, social y culturalmente como la minería a cielo abierto (MCA). La minería a cielo abierto utiliza, de manera intensiva, grandes cantidades de cianuro, una sustancia muy tóxica, que permite recuperar el oro del resto del material removido. Para desarrollar todo este proceso, se requiere que el yacimiento abarque grandes extensiones y que se encuentre cerca de la superficie. Como parte del proceso, se cavan cráteres gigantescos, que pueden llegar a tener más de 150 hectáreas de extensión y más de 500 metros de profundidad. Vaughan (1989) considera que "en términos ambientales y sociales, ninguna actividad industrial es más devastadora que la minería superficial" (a cielo abierto). Según Kussmaul (1989), el impacto ambiental provocado por cualquier actividad minera está relacionado con cuatro factores principales:

1. Tamaño de la explotación , que se refiere al volumen de producción de la explotación, el cual tiene como consecuencia una determinada dimensión de actividades y producción de desechos y aguas residuales.
2. Localización, que se refiere al sitio en el que se lleva a cabo la explotación, las poblaciones que puedan aledañas y la naturaleza de la topografía local. 3. Métodos de explotación, que dependen del tipo de yacimientos a explotar y que están directamente relacionados con la naturaleza y extensión del impacto. Se utilizan tres métodos principales: a. Minería a cielo abierto (o minería superficial), b. Minería subterránea, c. Minería por lavado y dragado. 4. Características de los minerales y de su beneficio, que se refiere al hecho de que la naturaleza del mineral determina el tratamiento a sufrir. Los minerales se pueden dividir en: 2 a. Minerales no metálicos (como los materiales de construcción), que requieren poco tratamiento físico, como por ejemplo trituración y molienda, y que no requieren ningún tratamiento químico. b. Minerales metálicos, que requieren generalmente un alto nivel de procesamiento, así como el empleo de muchos reactivos químicos, y que generan grandes cantidades de desechos finos.

Afectación de la superficie: la MCA devasta la superficie, modifica severamente la morfología del terreno, apila y deja al descubierto grandes cantidades de material estéril, produce la destrucción de áreas cultivadas y de otros patrimonios superficiales, puede alterar cursos de aguas y formar grandes lagunas para el material descartado. * Afectación del entorno en general: la MCA transforma radicalmente el entorno, pierde su posible atracción escénica y se ve afectado por el ruido producido en las distintas operaciones, como por ejemplo en la trituración y en la molienda, en la generación de energía, en el transporte y en la carga y descarga de minerales y de material estéril sobrante de la mina y del ingenio. *** Contaminación del aire:** el aire puede contaminarse con impurezas sólidas, por ejemplo polvo y combustibles tóxicos o inertes, capaces de penetrar hasta los pulmones, provenientes de diversas fases del proceso. También puede contaminarse el aire con vapores o gases de cianuros, mercurio, dióxido de azufre contenidos en gases residuales, procesos de combustión incompleta o emanaciones de charcos o lagunas de aguas no circulantes con materia orgánica en descomposición.

*** Afectación de las aguas superficiales:** los residuos sólidos finos provenientes del área de explotación pueden dar lugar a una elevación de la capa de sedimentos en los ríos de la zona. Diques y lagunas de oxidación mal construidas o mal mantenidos, o inadecuado manejo, almacenamiento o transporte de insumos (como combustibles, lubricantes, reactivos químicos y residuos líquidos) pueden conducir a la contaminación de las aguas superficiales. *** Afectación de las aguas subterráneas o freáticas:** aguas contaminadas con aceite usado, con 3 reactivos, con sales minerales provenientes de las pilas o botaderos de productos sólidos residuales de los procesos de tratamiento, así como aguas de lluvia contaminadas con contenidos de dichos botaderos, o aguas provenientes de pilas o diques de colas, o aguas de proceso contaminadas, pueden llegar a las aguas subterráneas. Además, puede haber un descenso en los niveles de estas aguas subterráneas cuando son fuente de abastecimiento de agua fresca para operaciones de tratamiento de minerales
