PROYECTO:
ENTIDAD : MUNICIPALIDAD DISTRITAL DE TARICA
UBICACIÓN : Nuevo Paltay - Tarica - Huaraz - Ancash
DATOS NECESARIOS PARA DIMENSIONAMIENTO HIDRAULICO DEL TANQUE IMHOFF.
Poblacion 1110 hab K2= 2.5 adimensional Tº mes frio 15
Dotacion 120 lts/hab.dia Cs = 1.00 m3/m2.h Ǿ sediment. 60
% contribucion
80% REGLAMENTO SS contribuc. 90 gr SS/Hab/dia β digestor = 26
% SSV= 50% Perido de Ret. 2 horas Borde libre= 0.35
Densidad poblacional = 5.77
Periodo de diseño "t" en años =
20
tasa crecimiento=
0.82%
Para el siguente dimensionamiento se esta tomando en cuenta los criterios de la Norma OS 090 del
Reglameto Nacional de Construccion.
* La poblacion futura de diseño sera : 1293 Habitantes = 225 familias
* El caudal de diseño será: 124.13 m3/dia
Q= 5.17 m3/hora
1.1 DISEÑO DEL SEDIMENTADOR
* Sedimentador
El area será: .= 5.17 m2
* Volumen es: .= 10.34 m3/hora
Relacion: Largo / Ancho = L/A = 4, .= 1.14 m
1.20 m
entonces L= 4.8 m
1.20 m
4.80 m
4.80 m tg Ǿ = 1.732
h1= 1.04m
0.35m redondeando 1.10m
A1= 0.66m2
h2
1.20m
V1 = 3.17m3
h1 V2 = 7.18m3
1.10m h2= 1.20m
A2= 1.44m2

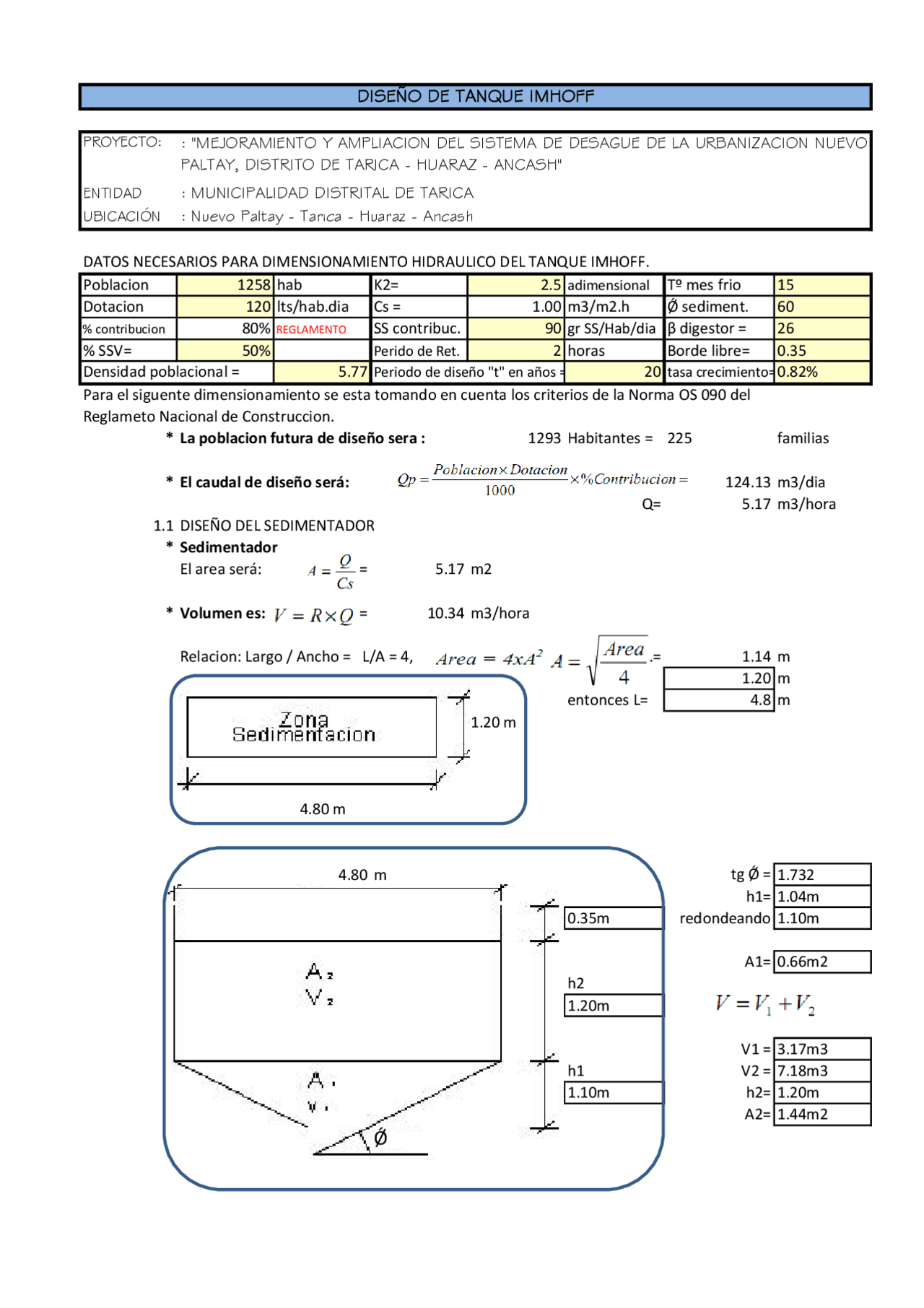

DISEÑO DE TANQUE IMHOFF
: "MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE DESAGUE DE LA URBANIZACION NUEVO
PALTAY, DISTRITO DE TARICA - HUARAZ - ANCASH"
Ǿ
1258
