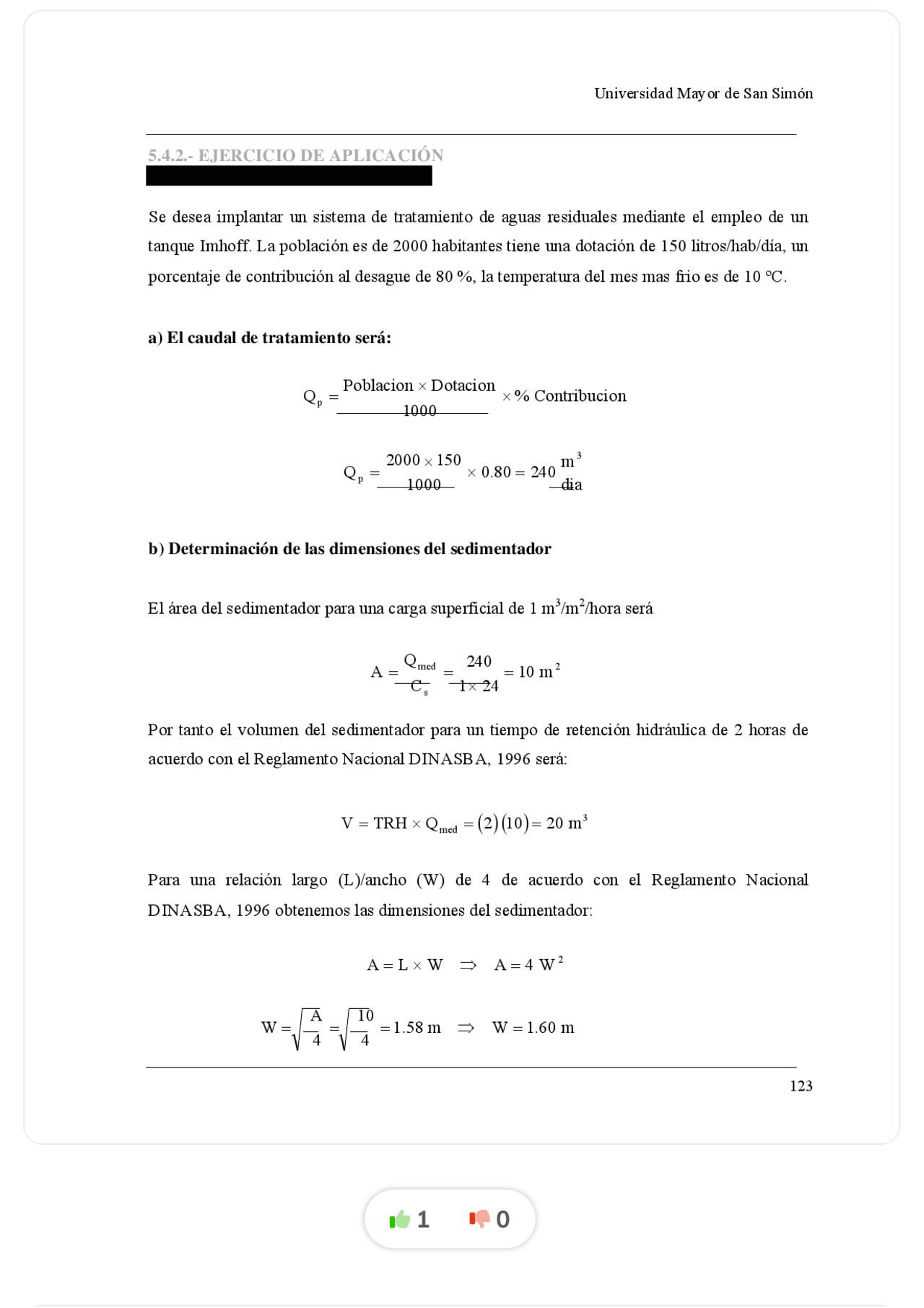

5.4.2.- EJERCICIO DE APLICACIÓN
Se desea implantar un sistema de tratamiento de aguas residuales mediante el empleo de un tanque Imhoff. La población es de 2000 habitantes tiene una dotación de 150 litros/hab/día, un porcentaje de contribución al desague de 80 %, la temperatura del mes mas frio es de 10 ºC.
a) El caudal de tratamiento será:
b) Determinación de las dimensiones del sedimentador
El área del sedimentador para una carga superficial de 1 m^3 /m^2 /hora será
Por tanto el volumen del sedimentador para un tiempo de retención hidráulica de 2 horas de acuerdo con el Reglamento Nacional DINASBA, 1996 será:
Para una relación largo (L)/ancho (W) de 4 de acuerdo con el Reglamento Nacional DINASBA, 1996 obtenemos las dimensiones del sedimentador:
%Contribuci on 1000 Qp =Poblacion^ ×Dotacion×
dia 0.80 240 m 1000
Q^20001503
p = × × =
2 s
med (^10) m 1 24
C
A Q =
= = ×
V =TRH×Qmed = ( 2 ) ( 10 ) = 20 m^3
A =L×W ⇒ A= 4 W^2
W = A 4 =^104 =1.58m ⇒ W=1.60 m
124
Por tanto las dimensiones del sedimentador son:
L= 6.40 m W= 1.60 m
Asumiendo un ángulo de inclinación de las paredes del sedimentador de α= 60º y un borde libre de 0.50 m, procedemos a obtener la altura del sedimentador:
c) Determinación de las dimensiones del digestor
Para una temperatura de 10 ºC el factor de capacidad relativa (fCR) es igual a 1.40, por tanto el volumen del digestor es:
Entonces el área superficial será:
El área de ventilación es:
h 1 =0.80×tg ( 60 ) =1.40m
V 1 = 21 (1.60 ) (1.40 ) ( 6.40) =7.168m^3
h (^2) =1.60VT×−6.40V^1 =1.60^20 −×7.1686.40=1.25 m
d CR 1.40^196 m^3 1000
V =^70 ×P^ ×f = × × =
A (^) total =4.10×6.40=26.20m^2
A L = 2 ×^ ( 1 ×6.40)^ =12.80m^2
126
5.4.3.- EJERCICIO PROPUESTO
Se desea implantar un sistema de tratamiento de aguas residuales mediante el empleo de un tanque Imhoff. La población es de 5000 habitantes para una dotación de 200 litros/hab/día, un porcentaje de contribución al desague de 80%, la temperatura del mes mas frio es de 20º C.
5.5.- REFERENCIAS BIBLIOGRAFICAS
1.- van Haandel Adrianus y Lettinga Gatze, Tratamento Anaerobio de Esgotos, Rio de janeiro,
2.- Chernicharo Lemos Carlos Augusto, Principios do Tratamento Biologico de Aguas Residuarias - Reatores Anaerobios, Editorial SEGRAC, Brasil, 1997. 3.- Especificaciones Técnicas para la Construcción de Tanque Séptico, Tanque Imhoff y Laguna de estabilización, CEPIS Lima Perú, 2005. 4.- Guía para el Diseño de Tanques, Tanques Imhoff y Lagunas de estabilización, CEPIS Lima Perú, 2005.
127
CAPITULO VI
LAGUNAS DE ESTABILIZACIÓN
6.1.- HISTORIA DE LAS LAGUNAS DE ESTABILIZACION
La utilizacion de lagunas para estabilizar aguas residuales o desechos organicos, ya sea en forma casual o deliberada, es tan antigua como la naturaleza misma. Sin embargo, el empleo de lagunas de estabilizacion como un recurso tecnico o como un medio aceptado con este proposito, se ha desarrollado en la segunda mitad del siglo XX. Al parecer, la primera instalacion de laguna de estabilizacion construida como resultado de un proyecto concreto para tratar aguas residuales domesticas, estuvo localizada en Dakota del Norte, Estados Unidos en 1948. Este proyecto fue aprobado por las autoridades de salud pública. Desde entonces una gran cantidad de instalaciones fueron construidas en varios paises.
En base a estudios sobre el terreno realizados en las decadas de los años 40 y 50 comenzaron a desarrollar criterios que permitieron la concepcion de proyectos de lagunas en forma racional. Durante las dos ultimas decadas, una gran cantidad de informacion ha sido publicada, la misma que contiene resultados de experiencias de diseño y operación. La experiencia del pasado de algunas instalaciones que han resultado con problemas de explotacion indica que en su mayor parte, esos fracasos han sido el resultado de concepciones defectuosas del proyecto a nivel de diseño, una aplicación inadecuada de ingenieria a nivel de construccion y un mantenimiento defectuoso que usualmente es el resultado de la falta de una supervision a nivel de operación. En los paises en vias de desarrollo, con climas tropicales y subtropicales, se ha podido observar que, ademas de lo enunciado, existen factores ambientales y de desarrollo local que complican la buena operación de estos sistemas. En cuanto a condiciones de aplicación, este proceso de tratamiento puede ser utilizado economicamente en sitios donde el costo de terreno es reducido, en donde las condiciones climaticas de iluminacion y temperatura son favorables y en condiciones de carga organica con variaciones considerables.
