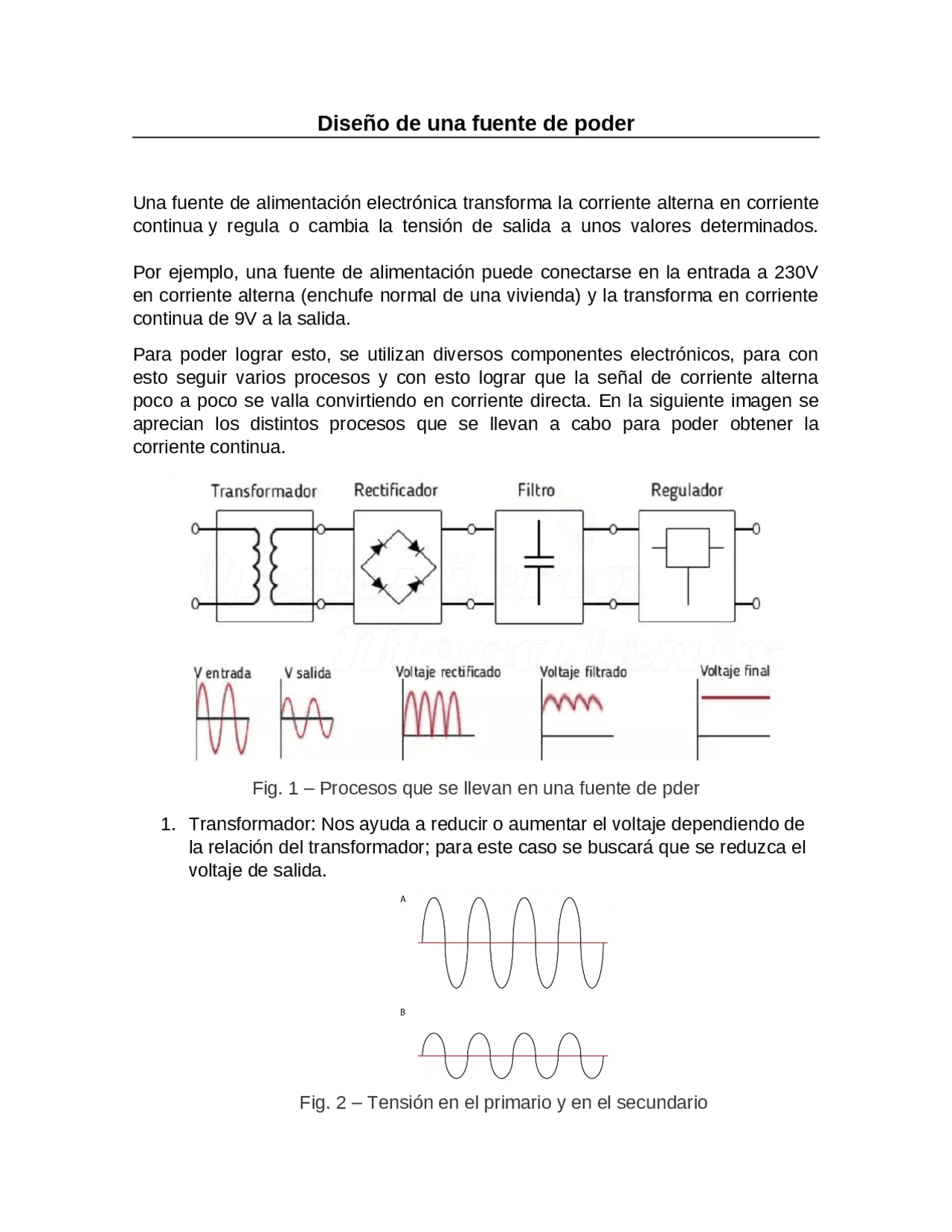

Diseño de una fuente de poder
Una fuente de alimentación electrónica transforma la corriente alterna en corriente
continua y regula o cambia la tensión de salida a unos valores determinados.
Por ejemplo, una fuente de alimentación puede conectarse en la entrada a 230V
en corriente alterna (enchufe normal de una vivienda) y la transforma en corriente
continua de 9V a la salida.
Para poder lograr esto, se utilizan diversos componentes electrónicos, para con
esto seguir varios procesos y con esto lograr que la señal de corriente alterna
poco a poco se valla convirtiendo en corriente directa. En la siguiente imagen se
aprecian los distintos procesos que se llevan a cabo para poder obtener la
corriente continua.
Fig. 1 – Procesos que se llevan en una fuente de pder
1. Transformador: Nos ayuda a reducir o aumentar el voltaje dependiendo de
la relación del transformador; para este caso se buscará que se reduzca el
voltaje de salida.
Fig. 2 – Tensión en el primario y en el secundario
