Esta práctica de laboratorio de electrónica digital, realizada en la universidad autónoma de nuevo león, introduce conceptos básicos como niveles lógicos, caída de voltaje y limitación de corriente. Se exploran los componentes led y resistencias, y se utiliza el software proteus para simular circuitos. La práctica incluye un cuestionario con preguntas relevantes para la comprensión de los conceptos.
Tipo: Ejercicios
1 / 8
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

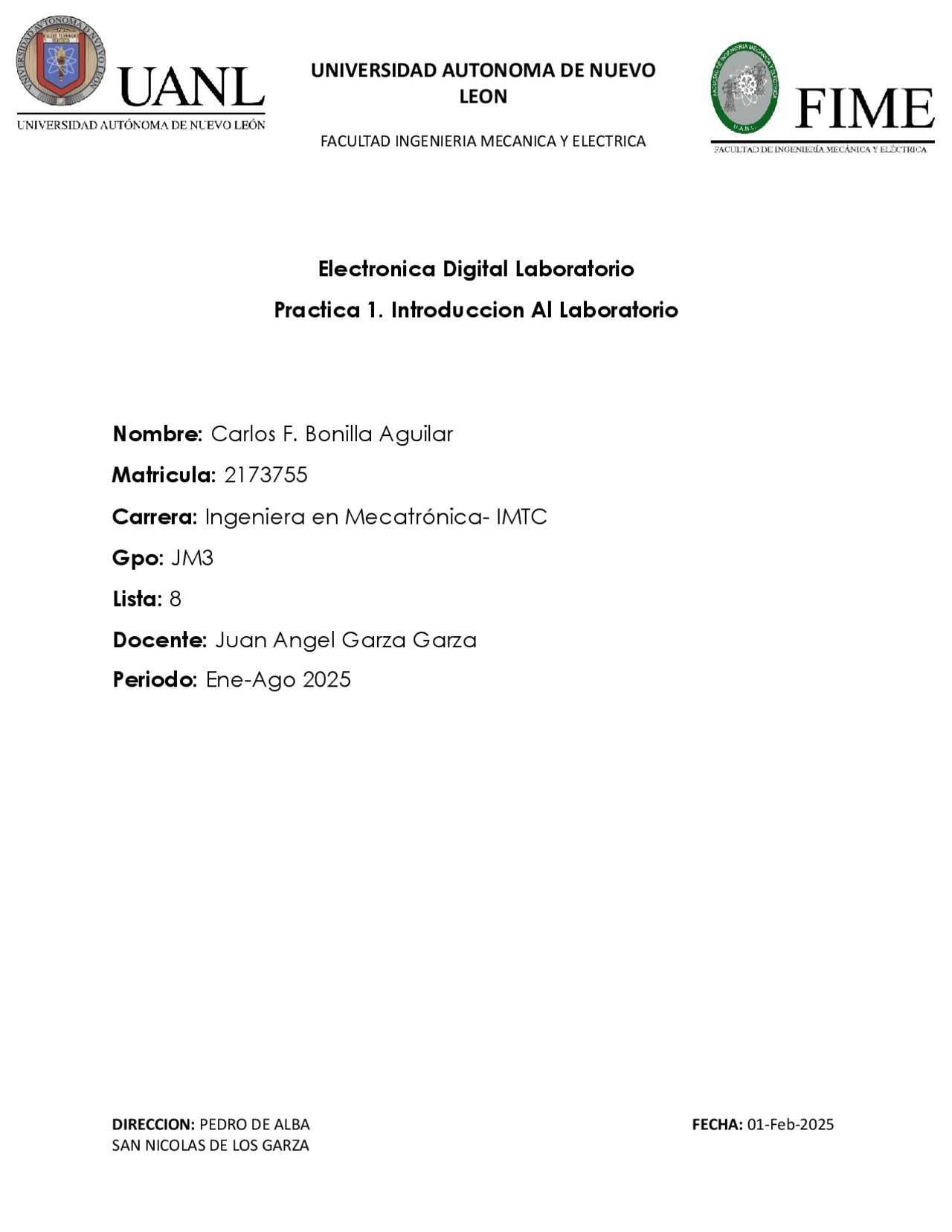

DIRECCION: PEDRO DE ALBA FECHA: 01 - Feb- 2025 SAN NICOLAS DE LOS GARZA
Cuestionario 1.- ¿Cómo identificas las terminales de ánodo y cátodo de un LED? El ánodo es la terminal más larga y el cátodo la más corta; también, el cátodo suele estar cerca de la parte plana del encapsulado. 2.- ¿De qué depende la intensidad luminosa de un LED? Depende de la corriente que lo atraviesa y de su eficiencia de conversión eléctrica a luz. 3.- ¿A qué rango de voltaje se le considera un 1 lógico en los dispositivos digitales más comunes? Generalmente, un 1 lógico se encuentra entre 2V y 5V en lógica TTL y 3V a 5V en CMOS. 4.- ¿A qué rango de voltaje se le considera un 0 lógico en los dispositivos digitales más comunes? Un 0 lógico suele estar entre 0V y 0.8V en TTL y 0V a 1.5V en CMOS. 5.- ¿Cuál es la ecuación para determinar la corriente que pasa a través de un LED? 𝐼 = 𝑉𝑓−𝑉𝐿𝐸𝐷 𝑅 , donde^ 𝑉𝑓^ es el voltaje de la fuente,^ 𝑉𝐿𝐸𝐷^ el voltaje de encendido del LED, y^ RR^ la resistencia limitadora. 6.- ¿Qué pasaría con un LED si se conecta directo a una fuente de voltaje sin su resistor? Puede quemarse debido a un exceso de corriente, ya que los LED tienen baja resistencia interna. 7.- ¿Cuál es el voltaje en terminales de la resistencia de 330 Ω del circuito de entrada cuando el LED está encendido? Depende de la fuente y del LED, pero generalmente es 𝑉𝑅 = 𝑉𝑓 − 𝑉𝐿𝐸𝐷, donde 𝑉𝑓 es la fuente y 𝑉𝐿𝐸𝐷 el voltaje del LED. 8.- ¿Cuáles son los propósitos del resistor de 330 Ω de los circuitos? Limitar la corriente para evitar daños en el LED y controlar su brillo.
Conclusiones y Recomendaciones Conclusión: El laboratorio de sistemas electrónicos digitales proporciona una base sólida para la comprensión y aplicación de circuitos lógicos básicos. La práctica con LEDs, resistencias y otros componentes ayuda a comprender conceptos clave como niveles lógicos, caída de voltaje y limitación de corriente. Además, la simulación con herramientas como Proteus permite validar los diseños antes de su implementación física, reforzando el aprendizaje teórico con experiencia práctica. Recomendaciones:
