Tenemos un edificio de 03 niveles con una configuración regular en planta, los elementos
estructurales verticales (columnas y muros) no presentaran cambio de sección.
La altura del primer nivel será de 3.20 m y el resto de niveles 2.80 m.
Sistema Estructural:
Definir de acuerdo al plano adjuntado:
Elementos Estructurales:
Columnas : Concreto Reforzado, f’c = 210 Kg/cm2.
Vigas : Concreto Reforzado, f’c = 210 Kg/cm2.
Losas Aligeradas : Concreto Reforzado, f’c = 210 Kg/cm2.
Acero : Grado 60 fy= 4200 Kg/cm2.
Muros Portantes : Ladrillo f’m = 65 kg/cm2
Sobrecarga de Diseño
Entrepisos : 250 Kg/m2.
Techos o coberturas : 100 Kg/m2.
• El concreto a usar en la superestructura: columnas, vigas, losas aligeradas tiene
las siguientes propiedades:
Peso Específico : 2400 Kg/m3.
Resistencia a la Compresión del Concreto : 210 Kg/cm2.
Esfuerzo de Fluencia del Acero : 4200 Kg/cm2.
Módulo de Elasticidad : 217370.65Kg/cm2.
Módulo de Poisson : 0.20.
• La albañilería a usar en la superestructura: muros portantes, tiene las siguientes
propiedades:
Peso Específico : 1800 Kg/m3.
Resistencia a la Compresión : 65 Kg/cm2.
Módulo de Elasticidad : 32500 Kg/cm2.
Módulo de Poisson : 0.25

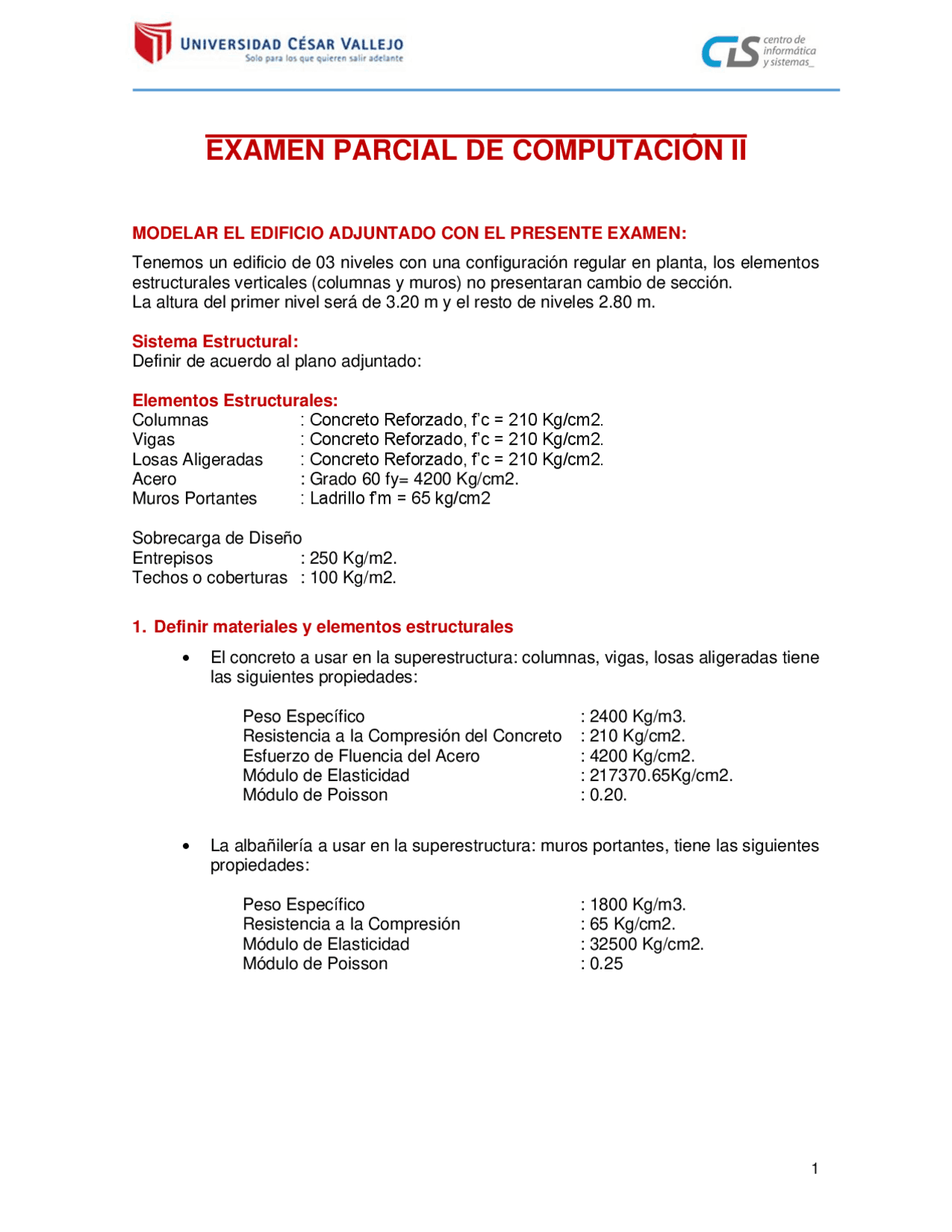

EXAMEN PARCIAL DE COMPUTACIÓN II
1. Definir materiales y elementos estructurales
MODELAR EL EDIFICIO ADJUNTADO CON EL PRESENTE EXAMEN:
