diseño estructural de una viga hiperestática
Tipo: Apuntes
1 / 20
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

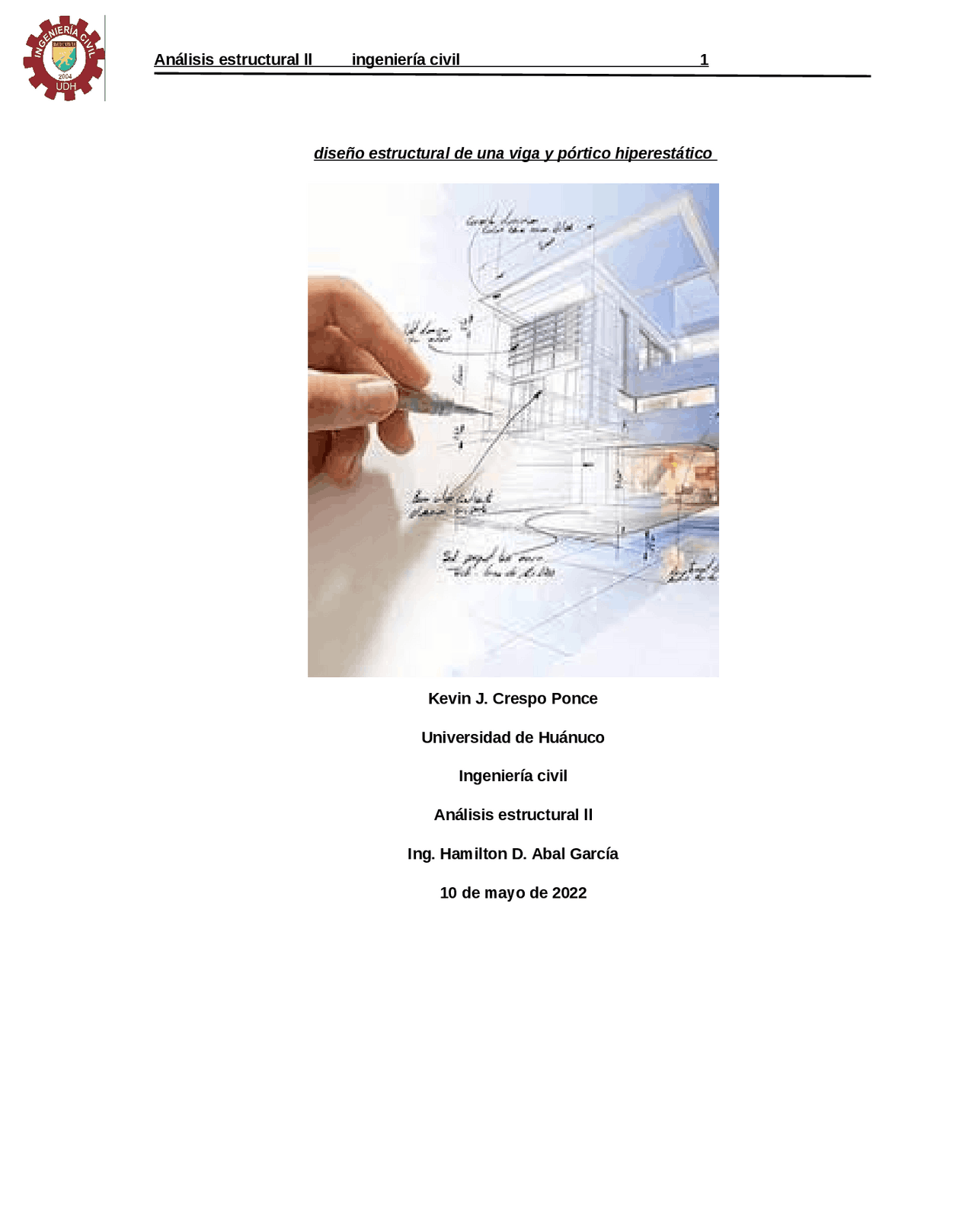

diseño estructural de una viga y pórtico hiperestático Kevin J. Crespo Ponce Universidad de Huánuco Ingeniería civil Análisis estructural ll Ing. Hamilton D. Abal García 10 de mayo de 2022
Para este trabajo la norma principal empleada es la (NORMA E.020 “CARGAS”) de estas normas tendremos tablas de cargas vivas mínimas repartidas.
Para ello tenemos las dimensiones de la viga principal y el espesor de la losa
30 cm 50 cm Carga muerta Carga viva Carga viva del tramo 1(vivienda) 200 kg/m2 * 6.15 m =1230 kg/m Carga viva del tramo 2 (vivienda) 200 kg/m26.15 m = 1230 kg/m Carga viva tramo 3: en este caso tenemos una oficina y una sala de lectura Oficina: 250 kg/m23.075m = 768. Sala de lectura: 300kg/m23.075m=922. CARGA VIVA TRAMO 1 1230 KG/M CARGA VIVA TRAMO 2 1230 kg/m CARGA VIVA DE LA OFICINA 768.75 kg/m CARGA VIVA DE LA SALA DE LECTURA 922.5 kg/m CARGA TOTAL TRAMO 3 1691.25 kg/m Tenemos la carga total para cada tramo: Tramo 1 =carga muerta + carga viva 2817 kg/m + 1230 kg/m=4047 kg/m Tramo 2 2817 kg/m + 1230 kg/m = 4047 kg/m Tramo 3 30 cm Carga muerta (WD) Peso kg /m2 At (m) Total Peso propio de la losa 420 5.85 2457 kg/m Peso propio de la viga 2400 0.300.50 360 kg/m Carga muerta total 2817kg/m
Analizamos el pórtico a-b
Analizamos el pórtico a-b Reacciones en el pórtico Diagrama de fuerza cortante
Diagrama de momento flector
