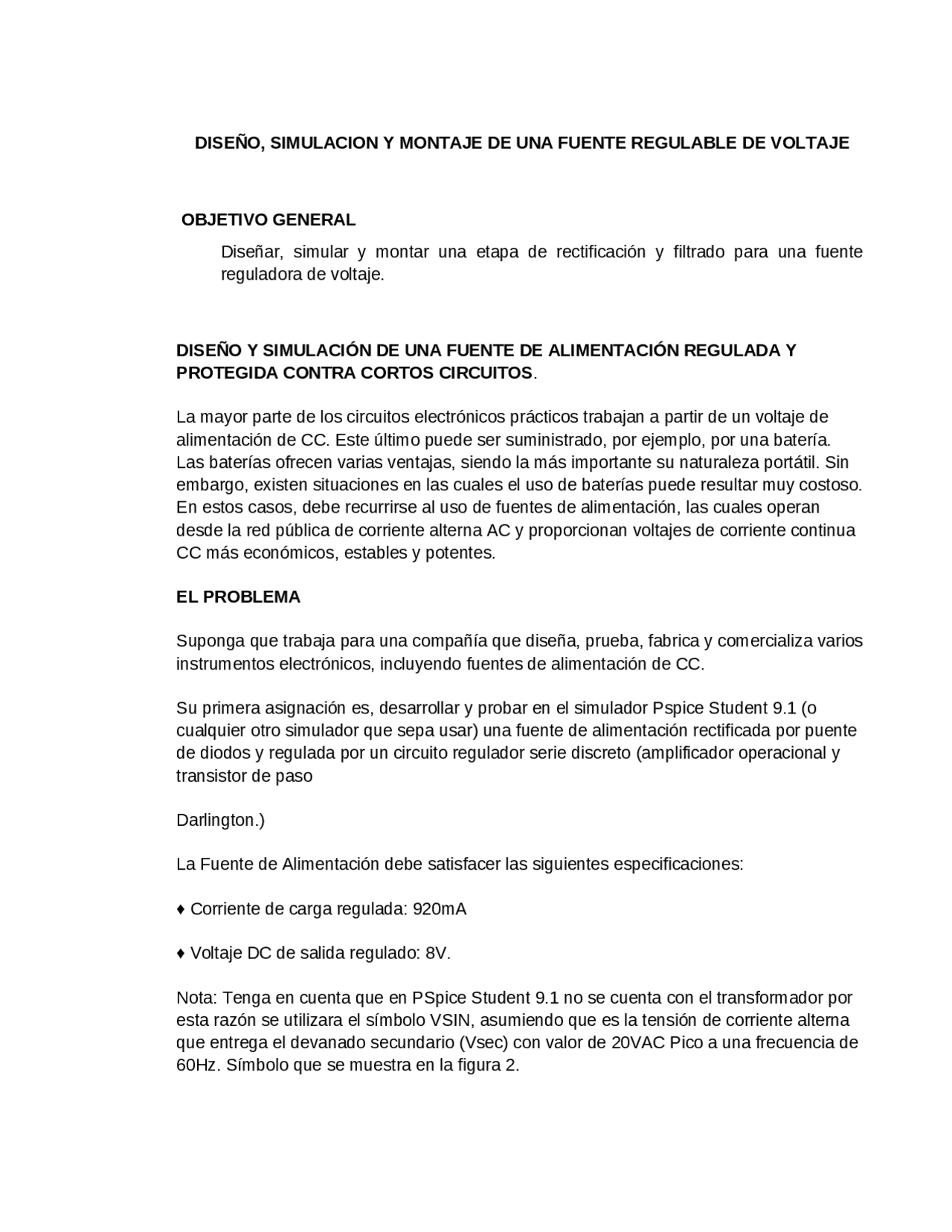

DISEÑO, SIMULACION Y MONTAJE DE UNA FUENTE REGULABLE DE VOLTAJE
OBJETIVO GENERAL
Diseñar, simular y montar una etapa de rectificación y filtrado para una fuente
reguladora de voltaje.
DISEÑO Y SIMULACIÓN DE UNA FUENTE DE ALIMENTACIÓN REGULADA Y
PROTEGIDA CONTRA CORTOS CIRCUITOS.
La mayor parte de los circuitos electrónicos prácticos trabajan a partir de un voltaje de
alimentación de CC. Este último puede ser suministrado, por ejemplo, por una batería.
Las baterías ofrecen varias ventajas, siendo la más importante su naturaleza portátil. Sin
embargo, existen situaciones en las cuales el uso de baterías puede resultar muy costoso.
En estos casos, debe recurrirse al uso de fuentes de alimentación, las cuales operan
desde la red pública de corriente alterna AC y proporcionan voltajes de corriente continua
CC más económicos, estables y potentes.
EL PROBLEMA
Suponga que trabaja para una compañía que diseña, prueba, fabrica y comercializa varios
instrumentos electrónicos, incluyendo fuentes de alimentación de CC.
Su primera asignación es, desarrollar y probar en el simulador Pspice Student 9.1 (o
cualquier otro simulador que sepa usar) una fuente de alimentación rectificada por puente
de diodos y regulada por un circuito regulador serie discreto (amplificador operacional y
transistor de paso
Darlington.)
La Fuente de Alimentación debe satisfacer las siguientes especificaciones:
♦ Corriente de carga regulada: 920mA
♦ Voltaje DC de salida regulado: 8V.
Nota: Tenga en cuenta que en PSpice Student 9.1 no se cuenta con el transformador por
esta razón se utilizara el símbolo VSIN, asumiendo que es la tensión de corriente alterna
que entrega el devanado secundario (Vsec) con valor de 20VAC Pico a una frecuencia de
60Hz. Símbolo que se muestra en la figura 2.
