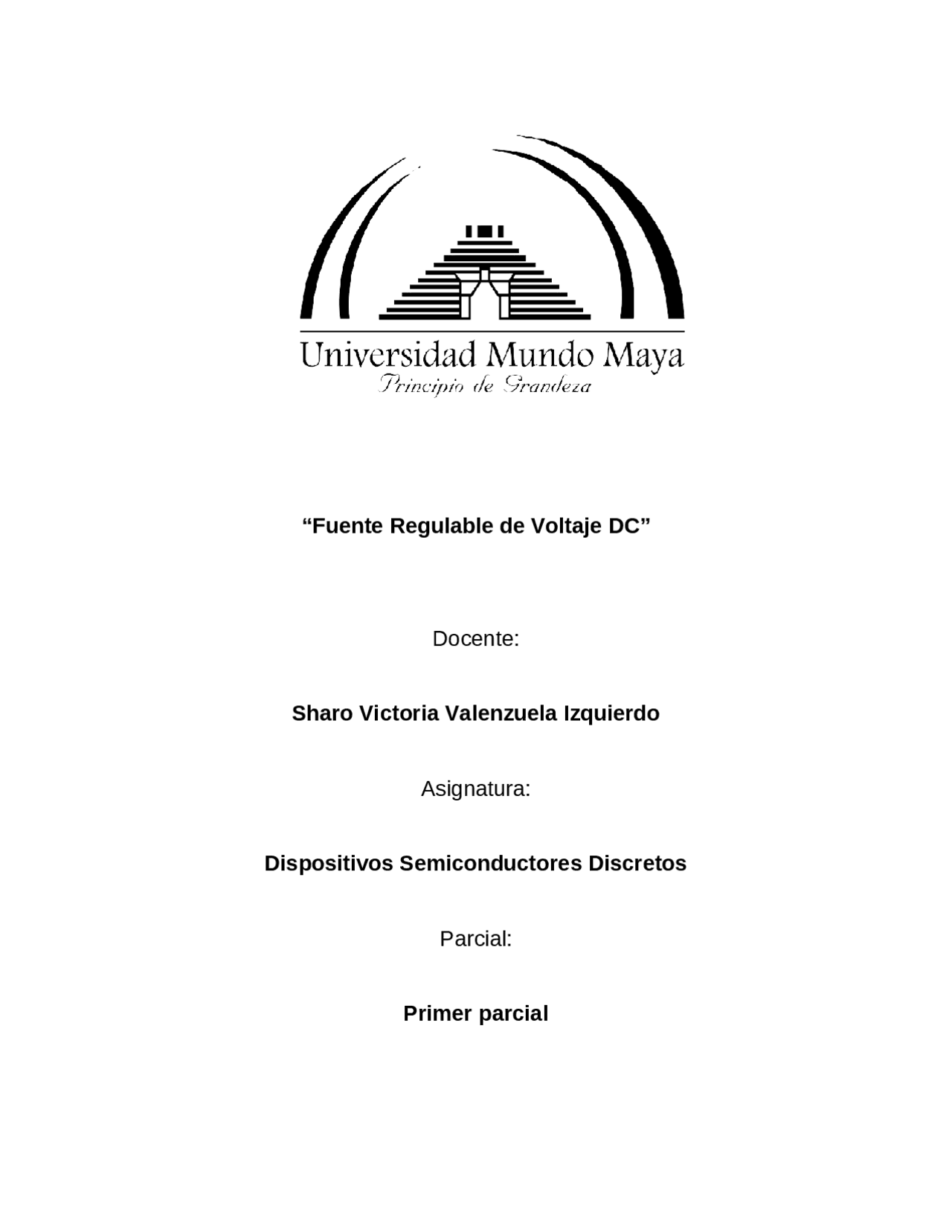

“Fuente Regulable de Voltaje DC” Docente: Sharo Victoria Valenzuela Izquierdo Asignatura: Dispositivos Semiconductores Discretos Parcial: Primer parcial

Alumno: Jorge Alfonso Ruiz Flores VLMC Villahermosa, Tabasco, a 26 de Marzo de 2021 Introducción En esta simulación en Isis Proteus, se desarrolló una fuente de voltaje regulable, empleando los conocimientos de la primera unidad de la materia, esta actividad tiene como base desarrollar nuevos conocimientos para su formación universitaria, se emplea un circuito básico con diferentes componentes.

6. Potenciómetro
7. Resistencia
8. Transformador Descripción de los componentes Alternador: Un alternador es una máquina eléctrica, capaz de transformar energía mecánica en energía eléctrica, generando una corriente alterna mediante inducción electromagnética Capacitor Cerámico: es un componente electrónico pasivo que es capaz de almacenar una carga eléctrica, se comporta como un filtro que bloquea la corriente directa y permite que la corriente alterna fluya sin ningún problema. Capacitor electrolítico: es un dispositivo electrónico, normalmente con forma cilíndrica, que es capaz de acumular energía en su interior cuando se conecta a una fuente de tensión. ... El condensador mantiene esa carga de energía hasta que se le conecte otro elemento que lo descargue, como por ejemplo una resistencia. Puente de diodos: Un puente rectificador es un circuito rectificador de onda completa, su función es convertir una señal con partes positivas y negativas en una señal únicamente positiva. LM317: es un regulador de tensión lineal ajustable capaz de suministrar a su salida en condiciones normales un rango que va desde 1,2 hasta 37 Voltios y una intensidad de 1,5 A. Sus pines son tres: ajuste, entrada y salida.

Potenciómetro: es uno de los dos usos que posee la resistencia o resistor variable mecánica. El usuario al manipularlo, obtiene entre el terminal central y uno de los extremos una fracción de la diferencia de potencial total, se comporta como un divisor de tensión o voltaje Resistencia: Se le denomina resistencia eléctrica a la oposición al flujo de corriente eléctrica a través de un conductor. transformador: es un elemento eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal, es igual a la que se obtiene a la salida Circuito de la fuente de voltaje regulable
