2.20
2.40
3.60
0.40
0.80
0.60
0.60
N.T.
0.60
0.60
0.60
0.10
0.40 0.40
0.30
0.50 0.50
2.20
2.40
3.60
0.40
0.80
PANEL DE TRIPLAY DE 6 mm. SOBRE LA CUAL SE
INSTALARA GIGANTOGRAFIA CON EL
CONTENIDO DE CARTEL DE OBRA
CONCRETO CICLOPEO DE
f'c = 140 Kg/cm2+50% PM
N.T.
ROLLIZO DE
EUCALIPTO DE
4"X5.00M
0.60
0.40 0.40
0.30
0.50 0.50
CONCRETO CICLOPEO DE
f'c = 140 Kg/cm2+50% PM
CUARTONES (2" x 2")
CUARTONES (2" x 2")
2.35
3.60
PROYECTO : CREACIÓN DEL SERVICIO DE MOVILIDAD URBANA DEL PUENTE
PEATONAL DE LA AV. LOS INCAS HACIA LA UNIVERSIDAD CONTINENTAL DEL
DISTRITO DE JOSÉ LUIS BUSTAMANTE Y RIVERO, PROVINCIA DE AREQUIPA,
REGIÓN DE AREQUIPA
0.05 0.35
0.05
0.40
0.05
0.85
0.05
0.85
0.05
0.85 0.05
0.45
0.12
0.52
0.150.100.09
PLAZO DE EJECUCIÓN :. ..............DIAS.
0.05
MONTO DE OBRA : S/. .........................................Nuevos Soles
FINANCIAMIENTO :..............................................................................
MODALIDAD DE EJECUCION :.....................................................
0.24
0.05
HONESTO Y PRODUCTIVO
0.15
0.09
LONGITUD :...............Km.
DETALLE 1
LISTON
2"x2"
LISTON 2"x2"
DETALLE 2
PARANTE
2"x2"
LISTON 2"x2"
0.10
MADERA TORNILLO
ESC.: 1/10
PLANO:
ESCALA: INDICADA
REGION:
PROVINCIA:
DISTRITO:
AREQUIPA
AREQUIPA
CHUPACA
REVISA:
APRUEBA:
DIBUJO Y DISEÑO:
PROYECTO:
PROYECTISTA:

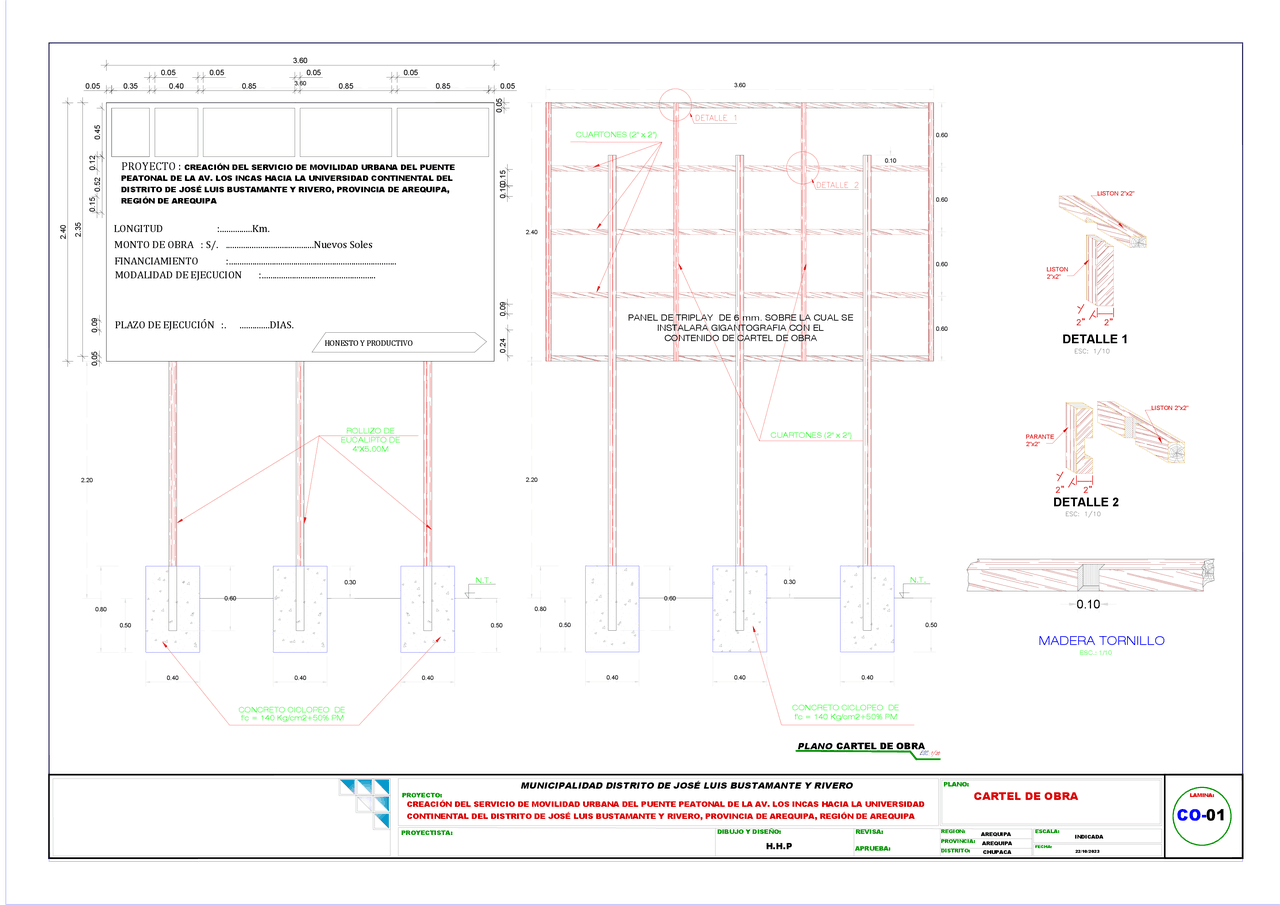

CARTEL DE OBRA
H.H.P FECHA:
22/10/2023
CO-
LAMINA:
MUNICIPALIDAD DISTRITO DE JOSÉ LUIS BUSTAMANTE Y RIVERO
PLANO
CARTEL DE OBRA
ESC.:1/20
01
CREACIÓN DEL SERVICIO DE MOVILIDAD URBANA DEL PUENTE PEATONAL DE LA AV. LOS INCAS HACIA LA UNIVERSIDAD
CONTINENTAL DEL DISTRITO DE JOSÉ LUIS BUSTAMANTE Y RIVERO, PROVINCIA DE AREQUIPA, REGIÓN DE AREQUIPA
