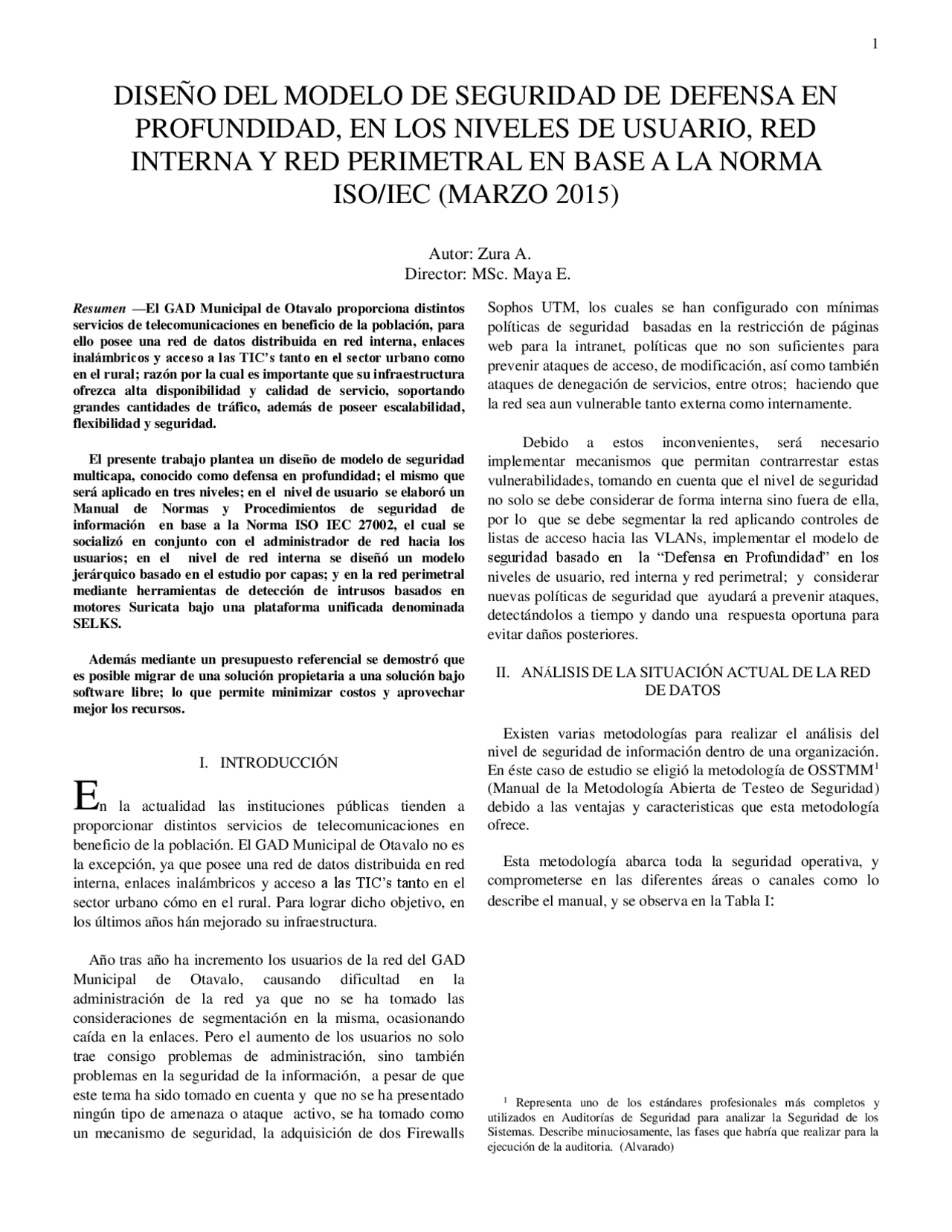

Resumen —El GAD Municipal de Otavalo proporciona distintos servicios de telecomunicaciones en beneficio de la población, para ello posee una red de datos distribuida en red interna, enlaces inalámbricos y acceso a las TIC’s tanto en el sector urbano como en el rural; razón por la cual es importante que su infraestructura ofrezca alta disponibilidad y calidad de servicio, soportando grandes cantidades de tráfico, además de poseer escalabilidad, flexibilidad y seguridad.
El presente trabajo plantea un diseño de modelo de seguridad multicapa, conocido como defensa en profundidad; el mismo que será aplicado en tres niveles; en el nivel de usuario se elaboró un Manual de Normas y Procedimientos de seguridad de información en base a la Norma ISO IEC 27002, el cual se socializó en conjunto con el administrador de red hacia los usuarios; en el nivel de red interna se diseñó un modelo jerárquico basado en el estudio por capas; y en la red perimetral mediante herramientas de detección de intrusos basados en motores Suricata bajo una plataforma unificada denominada SELKS.
Además mediante un presupuesto referencial se demostró que es posible migrar de una solución propietaria a una solución bajo software libre; lo que permite minimizar costos y aprovechar mejor los recursos.
I. INTRODUCCIÓN
n la actualidad las instituciones públicas tienden a proporcionar distintos servicios de telecomunicaciones en beneficio de la población. El GAD Municipal de Otavalo no es la excepción, ya que posee una red de datos distribuida en red interna, enlaces inalámbricos y acceso a las TIC’s tanto en el sector urbano cómo en el rural. Para lograr dicho objetivo, en los últimos años hán mejorado su infraestructura.
Año tras año ha incremento los usuarios de la red del GAD Municipal de Otavalo, causando dificultad en la administración de la red ya que no se ha tomado las consideraciones de segmentación en la misma, ocasionando caída en la enlaces. Pero el aumento de los usuarios no solo trae consigo problemas de administración, sino también problemas en la seguridad de la información, a pesar de que este tema ha sido tomado en cuenta y que no se ha presentado ningún tipo de amenaza o ataque activo, se ha tomado como un mecanismo de seguridad, la adquisición de dos Firewalls
Sophos UTM, los cuales se han configurado con mínimas políticas de seguridad basadas en la restricción de páginas web para la intranet, políticas que no son suficientes para prevenir ataques de acceso, de modificación, así como también ataques de denegación de servicios, entre otros; haciendo que la red sea aun vulnerable tanto externa como internamente.
Debido a estos inconvenientes, será necesario implementar mecanismos que permitan contrarrestar estas vulnerabilidades, tomando en cuenta que el nivel de seguridad no solo se debe considerar de forma interna sino fuera de ella, por lo que se debe segmentar la red aplicando controles de listas de acceso hacia las VLANs, implementar el modelo de seguridad basado en la “Defensa en Profundidad” en los niveles de usuario, red interna y red perimetral; y considerar nuevas políticas de seguridad que ayudará a prevenir ataques, detectándolos a tiempo y dando una respuesta oportuna para evitar daños posteriores.
II. ANÁLISIS DE LA SITUACIÓN ACTUAL DE LA RED DE DATOS
Existen varias metodologías para realizar el análisis del nivel de seguridad de información dentro de una organización. En éste caso de estudio se eligió la metodología de OSSTMM^1 (Manual de la Metodología Abierta de Testeo de Seguridad) debido a las ventajas y caracteristicas que esta metodología ofrece.
Esta metodología abarca toda la seguridad operativa, y comprometerse en las diferentes áreas o canales como lo
describe el manual, y se observa en la Tabla I:
(^1) Representa uno de los estándares profesionales más completos y utilizados en Auditorías de Seguridad para analizar la Seguridad de los Sistemas. Describe minuciosamente, las fases que habría que realizar para la ejecución de la auditoria. (Alvarado)
DISEÑO DEL MODELO DE SEGURIDAD DE DEFENSA EN
PROFUNDIDAD, EN LOS NIVELES DE USUARIO, RED
INTERNA Y RED PERIMETRAL EN BASE A LA NORMA
ISO/IEC (MARZO 201 5 )
Autor: Zura A.
Director: MSc. Maya E.
E
Tabla I
ÁMBITO DE OSSTMM
Seguridad Físicaa^ Seguridad de Espectro a Seguridad de Comunicacionesa
Humanob^ Físicob^ Comunicaciones Inalámbricasb^ Telecomunicacionesb^ Redes de Datosb Comprende el elemento humano de la comunicación.
Comprende el elemento tangible de la seguridad.
Comprende todas las comunicaciones electrónicas, señales, y las emanaciones que se producen en el (EM).
Comprende todas las redes de telecomunicación, digitales o analógicas.
Comprende todos los sistemas electrónicos y redes de datos.
Nota: La tabla fue adaptada de (Herzog, OSSTMM 3.0) a (^) Clases: Son definidas como áreas de estudio, de investigación o de operación. b (^) Canales: son los medios específicos de la interacción con los activos.
A. CANAL HUMANO
La evaluación de seguridad en el canal humano, fue enfocada a al nivel de acceso y confianza que éste factor proporciona en la seguridad de la información. Para ello se realize pruebas de observación directa y de ingeniería social, con lo que se pudo obtener información valiosa que compormete la seguridad de la información.
Los resultados obtenidos se muetsran en la Fig.1, los mismos que reflejan acorde a los parámetros de la metodolgía que la seguridad operacional es bastante baja, tomando en cuenta que ésta evalúa las diferentes políticas y procedimientos implementados por la administración.
Al ser los controles los mecanismos de seguridad puestos en marcha para proteger las operaciones, cabe recalcar que se tiene mucha prioridad en cuanto a la indemnización del personal, más no así en otros controles que son totalmente nulos como la Subyugación y la Continuidad.
Las limitaciones se ponderan individualmente, pero éstas se relacionan directamente con algunos controles y seguridad operacional, es así que debido a ello se tiene limitaciones nulas como en el no repudio; y casi nulas en cuanto a confidencialidad, privacidad, integridad y alarma.
Fig. 1 Resultado del cálculo de RAVs en el canal humano Fuente: Calculadora OSSTMM
B. CANAL FÍSICO
La evaluación de seguridad en el canal físico, fue enfocada al nivel de acceso al cuarto de equipos, a la disponibilidad de los dispositivos, y sobre todo a la respuesta ante eventualidades del mismo.
Los resultados obtenidos se muetsran en la Fig 2., los mismos que reflejan acorde a los parámetros de la metodolgía que la seguridad operacional es relativamente alta, tomando en cuenta que ésta evalúa las diferentes políticas y procedimientos implementados por la administración. Esto refleja la prioridad que se le ha dado a la seguridad física.
Al ser los controles los mecanismos de seguridad puestos en marcha para proteger las operaciones, cabe recalcar que de acuerdo al test realizado, lamentablemente no se tienen implementados controles respectivos a la seguridad física, siendo ésta un blanco para los atacantes informáticos.
Las limitaciones se ponderan individualmente, pero éstas se relacionan directamente con algunos controles y seguridad operacional, es así que debido a que los valores en seguridad operacional son relativamente altos, estos valores predominan para que el cálculo de las limitaciones sea también relativamente alto. Y resulta así una gran preocupación debido
Las limitaciones se ponderan individualmente, pero éstas se relacionan directamente con algunos controles y seguridad operacional, es así que debido a que los valores en seguridad operacional son muy altos, estos valores predominan para que el cálculo de las limitaciones sea también relativamente alto. Es así que resaltan limitaciones como las Vulnerabilidades y exposiciones las mismas que reflejan una administración no adecuada que expone a la red a ciertas amenazas hacia la seguridad de información.
Fig. 4. Resultado del cálculo de RAVs en el canal redes de datos. Fuente: Calculadora OSSTMM
III. DISEÑO DEL MODELO DE SEGURIDAD DEFENSA EN PROFUNDIDAD
Dentro del diseño del modelo de seguridad defensa en profundidad, se plantea normas y políticas de seguridad establecidas en la norma ISO/IEC 27002, el diseño de la segmentación de la red, de igual manera los diseños del IDS/IPS, firewalls de acuerdo a los resultados obtenidos en el levantamiento de información previa.
A. DISEÑO DEL MODELO DE DEFENSA EN EL NIVEL
DE USUARIO.
La educación al usuario mediante normas y procedimientos es la base de seguridad en el primer nivel del modelo Defensa en Profundidad; es por ello que, en esta sección se desarrollará una guía práctica para el desarrollo de normas de seguridad en el GADMO, para crear confianza en las actividades de dicha entidad. (NTE INEN-ISO/IEC 27002, 2009).
Gracias a los resultados obtenidos en el Análisis de Riesgos realizados anteriormente con la Metodología OSTMM, se
podrá “determinar la acción de gestión adecuada y las prioridades para la gestión de los riesgos de la seguridad de la información, así como para implementar los controles seleccionados para la protección contra estos riesgos”. (NTE INEN-ISO/IEC 27002, 2009)
En base a dichos resultados se ha propuesto crear una guía de seguridad; la misma que tiene por objetivo mantener y mejorar la gestión de la seguridad de la información en la organización, así como también tener una concientización en los funcionarios del GADMO del buen uso de la información, y “el cumplimiento de requisitos legales, estatutos, reglamentos y contractuales que debe cumplir la institución, sus socios comerciales, los contratistas y los proveedores de servicio, así como su entorno socio-cultural.” (NTE INEN- ISO/IEC 27002, 2009).
Dicho manual se estructuró en base a los siguientes dominios que se tomaron de referencia de la Norma NTE INEN-ISO/IEC 27002:2009:
- Política de la seguridad
- Organización de la seguridad de la información.
- Gestión de activos
- Seguridad de los recursos humanos
- Seguridad física y del entorno
- Gestión de comunicaciones y operaciones
- Control del acceso
- Adquisición, desarrollo y mantenimiento de sistemas de información
- Gestión de los incidentes de la seguridad de la información
- Gestión de la continuidad del negocio
- Cumplimiento
B. DISEÑO DEL MODELO DE DEFENSA EN EL NIVEL
PERIMETRAL.
Para el dieño del modelo de defensa en profundidad en el nivel perimetral se describen las características y funciones del software Suricata, que fue el escogido para el diseño del IDS/IPS sobre software libre, además se describe el proceso para su elaboración, definiendo los parámetros de configuración necesarios para su correcto funcionamiento. Adicionalmente se describe las características del Firewall tanto físico como lógico del GADMO, así como su configuración. Finalmente se describirá las aplicaciones de la granja de servidores y la propuesta de la configuración de una DMZ, que permita minimizar los riesgos de seguridad en la institución.
1) IDS/IPS
Para la elección del sistema de detección y prevención de intrusos se realizó una previa comparación entre diferentes soluciones, sean estas propietarias o bajo software libre, la misma que se detalla en la Tabla II.
Tabla II
COMPARACIÓN DE LOS DIFERENTES SOFTWARES LIBRES Y
COMERCIALES DE IDS/IPS.
CARACTERÍSTICAS
SISTEMAS DE DETECCIÓN Y PREVENCIÓN DE
INTRUSOS
BRO SNORT SOLUCIONES
COMERCIALES
SURICATA
Multi-Hilos No No No Si Soporte para IPv6 Si Si Cisco, IBM, Stonesoft Si IP Reputation Algo No Cisco Si Detección automática de protocolos
Si No No Si
Aceleración con GPU No No No Si Variables Globales/Flowbits Si No No Si Análisis Avanzado de HTTP Si No No Si HTTP Access Logging Si No No Si SMB Access Logging Si No No Si Anomaly Detection No No Si No Alta Disponibilidad No No Si No GUI de Administración No No Si No Gratis Si Si No Si
En base a la comparación de las diferenctes soluciones, la elección del software a utilizarse en el Sistema de detección y prevención de intrusos es Suricata.^2
Una vez elegido y configurado el software, el siguiente paso es la ubicación física del mismo dentro de la red de datos; el mismo que se pondrá entre el firewall y la red interna, con esta ubicación se pueden obtener ciertas ventajas, tales como:
Permite monitorear intrusiones que pueden atravesar el firewall. Puede detectar ataques dirigidos contra los servidores. Permite identificar ataques y escaneos más communes.
Como todo sistema de detección de intrusos, también existen ciertas desventajas, las mismas que se presentan a continuación.
No permite identificar ataques que utilicen métodos de encriptación Dependiendo de la cantidad de tráfico el IDS-IPS, puede o no analizarlo todo. Esto dependerá del diseño del sistema.
(^2) Suricata es un motor IPS/IDS de código abierto bajo licencia GPLv2y desarrollado por la comunidad de OISF (Open Infomation Security Foundation), es relativamente nuevo pero con muy buenas características siendo la más importante su arquitectura Multi-hilos, además es totalmente compatible con las reglas Snort y Emerging Threads. (Alfon, 2011).
En la Fig.5 se presenta una representación gráfica de la ubicación del sistema de detección y prevención de intrusos.
Fig.5. Ubicación del IDS-IPS en la red. Fuemte: Elaborada por Andrea Zura
2) FIREWALL
El GADMO cuenta actualmente (Enero 2015) con dos firewall, ASTARO Gateway 320; los mismos que se encuentran configurados de modo que protegen la granja de servidores de los ataques externos.
Dicho firewall tiene ciertas características técnicas que se presentan en la Tabla 2.
C. DISEÑO DEL MODELO DE DEFENSA EN EL NIVEL
DE RED INTERNA
Considerando la infraestructura y requerimientos actuales de la red de datos del GADMO, se propone un modelo jerárquico y la segmentación lógica de la red. Brindando así una solución que mejore las prestaciones y servicios.
1. DISEÑO DEL MODELO DE RED
El modelo jerárquico de red presenta varias ventajas que permitirán que la red de datos del GADMO sea más segura, escalable, redundante, flexible y eficiente.
Dicho modelo se basa en el diseño y estructuración por capas independientes que cumple funciones específicas. La separación de la diferentes funciones existentes en una red hace que el diseño de la red se vuelva modular, ésto facilita la escalabilidad y el rendimiento. El modelo de diseño jerárquico típico se separa en tres capas: capa de acceso, capa de distribución y capa núcleo. (CISCO), el mismo que se presenta en la Fig. 7.
Figura 7. Modelo jerarquico de red Fuente: Imagen extraída de (CISCO)
En base a dicho modelo se describirán las características de los switches con los que cuenta el GADMO; en base a sus características serán clasificados en las diferentes capas del modelo jerárquico.
1) Switches de capa de acceso
Los switches de la capa de acceso facilitan la conexión de los dispositivos de nodo final a la red. Por esta razón, necesitan admitir características como seguridad de puerto, VLAN, Fast Ethernet/Gigabit Ethernet, PoE y agregado de enlaces. La seguridad de puerto permite que el switch decida cuántos y qué dispositivos específicos se permiten conectar al switch. La seguridad de puerto se aplica en la capa de acceso.
En consecuencia, es una importante primera línea de defensa para una red.
Acorde a las características que se necesitan para los switches de acceso, se presenta en la Tabla IV un resumen de los elegidos con sus respectivas características.
Tabla IV CARACTERÍSTICAS SWITCHES CAPA DE ACCESO
Switch
Velocidad Rendimiento IEEE 8 02.1Q ACL
3COM 2924 SFP 24P 10/100/
MCSa^ :48Gbps (^)
MCTb:35,5Mbps^
3COM 4400 48P 10/
MCS: 13,6Gbps (^)
MCT: 10,1 Mbps^
3COM 2816 16P 10/100/
MCS: 104 Gbps (^)
MCT: 74 Mbps^ 3COM 2226 SFP PLUS 24P 10/100^ MCS: 8.8 Gbps^
3COM 2824 SFP PLUS 24P
MCS: 48 Gbps (^)
MCT: 35,5 Mbps^
3COM 4500G 48P
MCS: 13,6 Gbps (^)
MCT: 10,1 Mbps^
3COM 2928 SFP 24P 10/100/
MCS: 56 Gbps (^)
MCT:41.7 Mbps^ 3COM 4500G 24P 10/100^ MCS: 8.8 Gbps^
3Com 4900 12P 10/100/^
3Com 4210 18P 10/^
3COM 2952 10/100/
MCS: 104 Gbps. (^)
48P MCT: 74 Mpps;^
Al ser la capa de acceso un enlace directo con el usuario final, esta integra a todos los equipos finales, tales como, computadores, cámaras, teléfonos IP, scanner, impresoras, copiadoras, etc.; lo que permite que el administrador controle todos los equipos que se conecten a la red. Para ello se ha considerado segmentar lógicamente la red. Se presenta en la Fig. 8.
Fig.8. Switches capa acceso Fuente: Elaborada por Andrea Zura
En el estudio de la situación actual se determinó que los usuarios se encuentran agrupados acorde a la función que éstos desempeñan y acorde a los recursos que utilizan.
Antes de realizar la segmentación hay que tener en cuenta varios aspectos:
Se debe asignar a cada usuario una dirección IP, la misma que no debe ser modificada sin autorización; para controlar esto; se debe asociar la dirección MAC de cada equipo, con la dirección IP asignada, de tal forma que si las dos no coinciden, el usuario no podrá acceder a la red. Se debe tener un registro actualizado de los cambios que se registren la infraestructura de la red. Segmentación y Direccionamiento IP
La segmentación de una red permite mejorar significativamente la seguridad, ya que los administradores pueden configurar segmentos de tal forma que transmiten y reciben paquetes únicamente desde su subred, asegurándose que los paquetes no autorizados no se envían dentro o fuera del segmento.
Para realizar la segmentación se ha considerado la agrupación que se mantiene en el GADMO, agrupación por las diferentes direcciones, coordinaciones y/o jefaturas, funciones desempeñadas por cada usuario y los recursos que estos usen y necesiten usar.
La distribución de VLAN se puede diferenciar las siguientes:
- VSERV: VLAN de servidores y equipos; la misma que ha sido destinada para el direccionamiento IP de los servidores y del equipamiento activo de la Coordinación de TIC’s.
- VADMIN: VLAN de administración; la misma que ha sido destinada para el direccionamiento IP de los administradores de la red, es decir los técnicos e ingenieros de la Coordinación de TIC´s.
- VTECN: VLAN de técnicos y colaboradores; la misma que ha sido destinada para el direccionamiento IP del personal de todas las direcciones que requieren el uso páginas web públicas, páginas web informativas y/o comerciales y correo electrónico para su trabajo. - VASIST: VLAN de asistentes; la misma que ha sido destinada para el direccionamiento IP de los asistentes y/o secretarias que únicamente necesitan el correo electrónico para su trabajo. - VDIREC: VLAN directores; la misma que ha sido destinada para el direccionamiento IP de los directores y/o coordinadores, los cuales tendrán acceso prioritario para todos los servicios.
Dicha distribución se muestra en el Tabla V.
Tabla V
EXTRACTO DE LA DISTRIBUCIÓN DE VLANS EN LA
RED DE DATOS DEL GADMO
Dependencia #VLAN Nombre VLAN
COORDINACIÓN TIC’s
Conmutadores y Enrutadores VLAN 2^ VLAN Native Servidores VLAN VSERV Unidad de Desarrollo Unidad de Redes VLAN 3 VADMIN Unidad de Mantenimiento
AGUA POTABLE
Director VLAN 4 VDAP Técnicos Alcantarillado Técnicos^ VLAN 5^ VTAP Comercialización Técnicos Laboratorio Asistentes VLAN 6 VAAP
ALCALDÍA
Alcaldía VLAN 7 VALCAL Auditoría Interna
VLAN 8 VTALCAL Asesoría Jurídica Secretaría General Fiscalización Asistentes VLAN 9 VAALCAL
AVALUOS Y CATASTROS
Director VLAN 1 0 VDAVAL Avalúos Urbanos VLAN 11 VTAVAL Avalúos Rurales Asistentes VLAN 12 VAAVAL
3) Switches de capa núcleo.
La capa núcleo de una topología jerárquica es una backbone de alta velocidad de la red y requiere switches que pueden manejar tasas muy altas de reenvío. La velocidad de reenvío requerida depende en gran medida del número de dispositivos que participan en la red. Por ello un switch de capa núcleo debe soportar capa 3, sus puertos deberán se
Gigabit Ethernet/10 Gigabit Ethernet, tener componentes redundantes, agregado de enlace y soportar calidad de servicio. (CISCO).
Acorde a las características que se necesitan para los switches de acceso, se presenta en la Tabla VII un resumen del switch elegido con sus respectivas características
Tabla VII
SWITCH 3COM 5500 SFP 24P Funcionalidades Descripción Rendimiento 24 puertos 10/100/1000 Mbps 4puertos 1000 Mbps SFP Máxima Capacidad de switching: 184 Gbps. Máxima capacidad de transmisión 136.9 Mbps; SWITCHING DE CAPA 2 VLANs basadas en protocolo IEEE 802.1Q Protocolo Spanning Tree (STP) IEEE 802.1D Protocolo Rapid Spanning Tree (RSTP) IEEE 802.1w SWITCHING DE CAPA 3 Routing basado en hardware Rutas estáticas: 100 Interfaces Virtuales IP: 64 RIP (Protocolo de información de ruteo), v1 y v Open Shortest Path First (OSPF) Priorización de tráfico Clase de Servicio/Calidad de Servicio (CoS/QoS) IEEE 802.1p en salida Seguridad Las listas de control de acceso basadas en el tiempo
- Consideraciones del diseño
La capa de núcleo es esencial para la interconectividad entre los dispositivos de la capa de distribución, por lo tanto, es importante que el núcleo sea sumamente disponible y redundante. Además puede conectarse a los recursos de Internet. (CISCO)
Además se pudo evidenciar que la topología actual de la red de datos del GADMO tiene los switches en configuración en cascada por la necesidad de dar servicio a la mayoría de los usuarios, sin embargo esto reduce el rendimiento de la red.
La red de datos del GADMO, cuenta con equipamiento COM, marca propietaria con tecnología XRN, la misma que permite mejorar el funcionamiento de la red, mediante la administración de los diferentes switches como una sola unidad. Se muetsra en el Fig.10.
Fig.10.Switch capa Núcleo Fuente: Elaborada por Andrea Zura
D. PRUEBAS DE FUNCIONAMIENTO.
Las pruebas de funcionamiento se las realizará utilizando métodos de Hacking Ético; el mismo que según (Plata) consiste en la simulación de posibles escenarios donde se reproducen ataques de manera controlada, así como actividades propias de los delincuentes cibernéticos, esta forma de actuar tiene su justificación en la idea de que: "Para atrapar a un intruso, primero debes pensar como intruso"
1) Detección de vulnerabilidades
El atacante por lo general, buscara vulnerabilidades en el sistema que pueda aprovechar para transformarlas en ataques o amenazas. Dichas vulnerabilidades pueden ser Consultas a bases de datos, consultas de cabeceras de mails, escaneo de puertos, peticiones http, búsqueda de datos dentro de archivos, entre otros (Tori).
Dado esto, se realizará un escaneo de puertos mediante la herramienta Nmap, cuyo objetivo es la identificación de puertos abiertos, que estén a la espera de nuevas conexiones, permitidas o no.
Cabe aclarar que todas las pruebas realizadas son en base al método White Box Test; que de acuerdo a (Tori): este es un chequeo que es llevado a cabo por un pentester que tiene toda la información acerca del sistema.
a) Ataques o intrusiones por capas
Los objetivos que persigue el Hacking ético de acuerdo a (Plata) son:
Evaluar vulnerabilidades a través de la identificación de debilidades provocadas por una mala configuración de las aplicaciones. Analizar y categorizar las debilidades explotables, con base al impacto potencial y la posibilidad de que la amenaza se convierta en realidad. Proveer recomendaciones en base a las prioridades de la organización para mitigar y eliminar las vulnerabilidades y así reducir el riesgo de ocurrencia de un evento desfavorable.
En base a dichos objetivos se realizaron las pruebas en las diferentes capas del modelo OSI, y tomando como referencia la Fig.
Fig. 11. Ataques para cada capa del Modelo OSI. Fuente: Extraída de (Cabrera, 2012)
I. Capa Enlace de datos.
ARP spoffing fue la técnica elegida para realizar el hacking ético en esta capa; dicha técnica según (Thomas Demuth) es una técnica donde el atacante deliberadamente transmite un paquete ARP falso.
Mitigación.
En el directorio de las reglas de suricata, encontraremos el archivo scirius.rules; en el cual se pude combatir este ataque; activando la alerta en dicho protocolo.
Fig. 12 Mitigación ataque Arp Spoofing Fuente: Extraído de SELKS
El IDS-IPS, mostrará las alertas debido a que este ataque de ARP Spoffing. En la pantalla se muestran todas las direcciones MAC que están haciendo peticiones en la red; y acorde al número de veces que cada dirección MAC haga una petición se observará un resumen de alertas por dicho evento, en el que se indica entre los parámetros más importantes la dirección IP origen y destino. Se muestra en la Fig. 12.
conceptos preliminares; se realizó un escaneo de puertos, utilizando la herramienta nmap. Se muestra en la figura 17.
En el directorio de las reglas de suricata, encontraremos el archivo scirius.rules; en el cual se pude combatir este ataque; activando la alerta en dicho protocolo.
Fig. 16 Mitigación Ataque de escaneo de puertos Fuente: Extraído de SELKS
El resultado en Suricata es:
Fig 17. Resultado de alertas por escaneo de puertos Fuente: Extraído de SELKS
En donde destacan información proporcionada por la alerta; tal como la dirección IP desde donde se realizó la petición, el servicio o protocolo; la hora y fecha exacta; así como también el software y la versión utilizada para realizar la intrusión.
IV. Capa de Sesión
En esta capa se puede hacer diferentes ataques tales como escaneo TCP SYN, técnica que envía un paquete SYN. Si la respuesta es un paquete SYN/ACK, el puerto está abierto, mientras que si es un RST, se encuentra cerrado.
En el directorio de las reglas de suricata, encontraremos el archivo stream-events.rules; en el cual se pude combatir este ataque; activando la alerta en dicho protocolo.
Fig. 18 Mitigación ataque escaneo TCP SYN Fuente: Extraído de SELKS
El resultado de Suricata se presenta en un resumen en el que se indica la dirección IP de origen de la intrusión el tipo de intrusión, la hora en la que sucinto; entre otros.
Fig. 19 Resultado de alerta ante intrusión TCP-SYN Fuente: Extraído de SELKS
V.. Capa de Aplicación
En esta capa se puede realizar ataques mediante la descarga de aplicaciones de dudosa procedencia.
Mitigación
En el directorio de las reglas de suricata, encontraremos el archivo files.rules; en el cual se pude combatir este ataque; activando la alerta en dicho ataque.
Fig.20 Mitigación ataques de descargas de archivos dudosos Fuente: Extraído de SELKS
Es así que el software muestra un gráfico estadístico de las descargas realizadas
Fig 20 Gráfico estadístico de descargas realizadas Fuente: Extraído de SELKS
E. PRESUPUESTO REFERENCIAL
Se realizará un presupuesto referencial tomando en cuenta una comparación de tener una solución licenciada y una solución en software libre, en la instalación de un IDS-IPS. Cabe recalcar que el análisis del presupuesto referencial tiene como objetivo principal proporcionar una medida del presupuesto invertido en la realización de un proyecto.
1) Cálculo
Antes de iniciar con el cálculo del presupuesto, es necesario aclarar que para el diseño del modelo presentado en el presente proyecto; en la red interna se realizó con los equipos de conmutación existentes en el GADMO; en la red perimetral de igual manera. En ésta última, se implementó un sistema de detección y prevención de intrusos en software libre, en base a ello se realizará el presupuesto referencial.
Para la migración de un sistema o programa de Software Propietario (no libre) a Software Libre (SL) se utilizará el siguiente método para calcular el Costo Total de la Solución (CTS). Este método deberá aplicarse tanto al Software Propietario como al Software Libre. Si el costo de este último es menor que el del propietario se deberá realizar la migración. (Secretaría Nacional de la Administración Pública, 2014) Además en el portal web (Secretaría Nacional de la Administración Pública, 2014), se recalca que como requisitos previos de la migración de un sistema comercial a un sistema bajo software libre es necesario tener las siguientes consideraciones:
- Tener las capacidades mínimas funcionales y técnicas requeridas por la organización y los usuarios.
- Mantener o incrementar la productividad de la organización y los usuarios.
- Ser compatible o integrable en las plataformas de hardware y software existentes.
Tabla VIII
PRESUPUESTO REFRENCIAL
Costo total de la Solución Sophos UTM SURICATA
CTI
CP 4,285.00 0.
CI 0 0
CADH 2,875.00 479
CADS 13,000.00 0
CM 0 0
CTA
CMH 1,750.00 180.
CASS 1,465.00 0.
CRH 1,5 1.
CTC
CT 0 5000
CU 0 0
Cabe recalcar que los cálculos se los realizarón en base a los siguientes cálculos.
- Costo Total de la Solución (CTS)
Para el cálculo del Costo Total de la Solución (CTS) según (Secretaría Nacional de la Administración Pública, 2014) se considera 3 componentes:
Ecuación 1 Costo Total de Solución Fuente: Recuperado de (Secretaría Nacional de la Administración Pública, 2014)
Donde:
- CTI: Costo Total de Implementación
- CTA: Costo Total Administrativo
- CTC: Costo Total de Capacitación
que se aprovechen todas las funciones que dichos equipos ofrecen.
Un modelo de red jerarquizado utilizado para realizar el diseño de red interna, permite optimizar el uso de los recursos de la red; gracias a la aplicación de una topología de red basada en capas se obtienen características de escalabilidad, flexibilidad, y sobre todo seguridad.
Se realizaron pruebas de simulación de ataques en base a los objetivos de hacking ético; en las diferentes capas del modelo OSI, con lo que se pudo verificar el funcionamiento adecuado del IDS-IPS y su sistema de alertas.
Después de realizar el presupuesto referencial, y de establecer las diferencias entre tener una solución licenciada y una solución bajo software libre, se concluyó que el costo total solución bajo software libre es menor a la solución licenciada.
REFERENCIAS
[1]Alfon. (22 de Febrero de 2011). Seguridad y Redes. Obtenido de http://seguridadyredes.wordpress.com/2011/02/22/ids-ips- suricata-entendiendo-y-configurando-suricata-parte-i/
[2]Alvarado, M. S. (s.f.). OSSTMM 3. Análisis y Diseño de Sistemas de Información, 2.
[3]Bertolín, J. A. (2008). Seguridad de la Información. España: Paraninfo.
[4]Cabrera, E. C. (2012). Metodologías y marcos de trabajo en seguridad de la información. Ataques comunes en capa 3. Pereira.
[5]CISCO. (s.f.). CCNA 3.
[6] Networking Academic. (s.f.). CCNA Exploration 4.0. En Conmutación y conexión inalámbrica de LAN.
[7] Estrada, A. C. (2011). Seguridad por NIveles. España: DarFE.
[8] Febrero, B. M. (2011). ANÁLISIS DE TRÁFICO CON WIRESHARK. España.
[9] Gómez, D. G. (Julio de 2003). Sistemas de Detección de
Intrusiones.
[10] Guiovanni, A. (s.f.). GUIOOS' Blog. Obtenido de https://guioos.wordpress.com
[11] Hernández Sampieri, R., Fernández Collado, C., & Baptista Lucio, P. (México). Metodología de la Ivestigación. MCGRAW-HILL.
[12] Herzog, P. (s.f.). OSSTMM 2.1.
[13] Herzog, P. (s.f.). OSSTMM 3.0.
[14] López, P. A. (s.f.). Seguridad Informática. Editex.
[15] Martínez, C. G. (2010). Modelo de Defensa en Profundidad.
[16] Mathon, P. (2002). ISA Server 2000 Proxy y Firewall. Barcelona: EMI.
[17] Microsoft. (2004). Guía de defensa en profundidad antivirus.
[18] NTE INEN-ISO/IEC 27002. (2009). Tecnología de la Información- Técnicasde la Seguridad - Códifo de Práctica para la Gestión de la Seguridad de la Información. Quito.
[19]Plata, A. R. (s.f.). Ethical Hacking.
[20]Secretaría Nacional de la Administración Pública. (22 de Enero de 2014). Gobierno Elecctrónico. Obtenido de http://www1.gobiernoelectronico.gob.ec
[21]Tanenbaum, A. (2003). Redes de Computadoras. Mexico: Pearson.
[22]Thomas Demuth, A. L. (s.f.). ARP Spoofing y Poisoning, TRUCOS DE TRÁFICO.
[23]Tori, C. (s.f.). Hacking Ético. Rosario.
[24] Toth, J., & Sznek, G. (2014). Implementación de la guía NIST SP800-30 mediante la utilización de OSSTMM. Neuquén.
BIOGRAFÍAS
Zura Ch. Andrea Y. Nació en Ibarra - Ecuador el 10 de mayo de 1990. Sus estudios primaries los realize en la Unidad Educativa Sagado Corazón de Jesus,; en el año 2007 obtuvo su bachillerato Técnico especialización Informática en el Colegio Nacional Ibarra; en el mismo año ingresó como estudiante de pre- grado a la Universidad Técnica del Norte en la Carrera de Ingeniería Electrónica y Redes de Comunicación. Realizó sus practices preprofesionales en la empresa FIX WIRELESS en el departamento técnico, reaizando tareas de studio técnico previo instlación de servicio, soporte técnico en sitio y via telefónica, e instlación del servicio de internet en el norte del país; en el Gobiero Autónomo Descentralizado Municipal de Otavalo realizó tareas de Instalación de puntos de red, soporte técnico, configuración de equipos L2 y L3, levantamiento de información, monitoreo e inventario IP. Actualmente trabaja como Site Engennier en el Proyecto de MODERNIZACIÓN 2G de CLARO en la ciudad de Quito.
