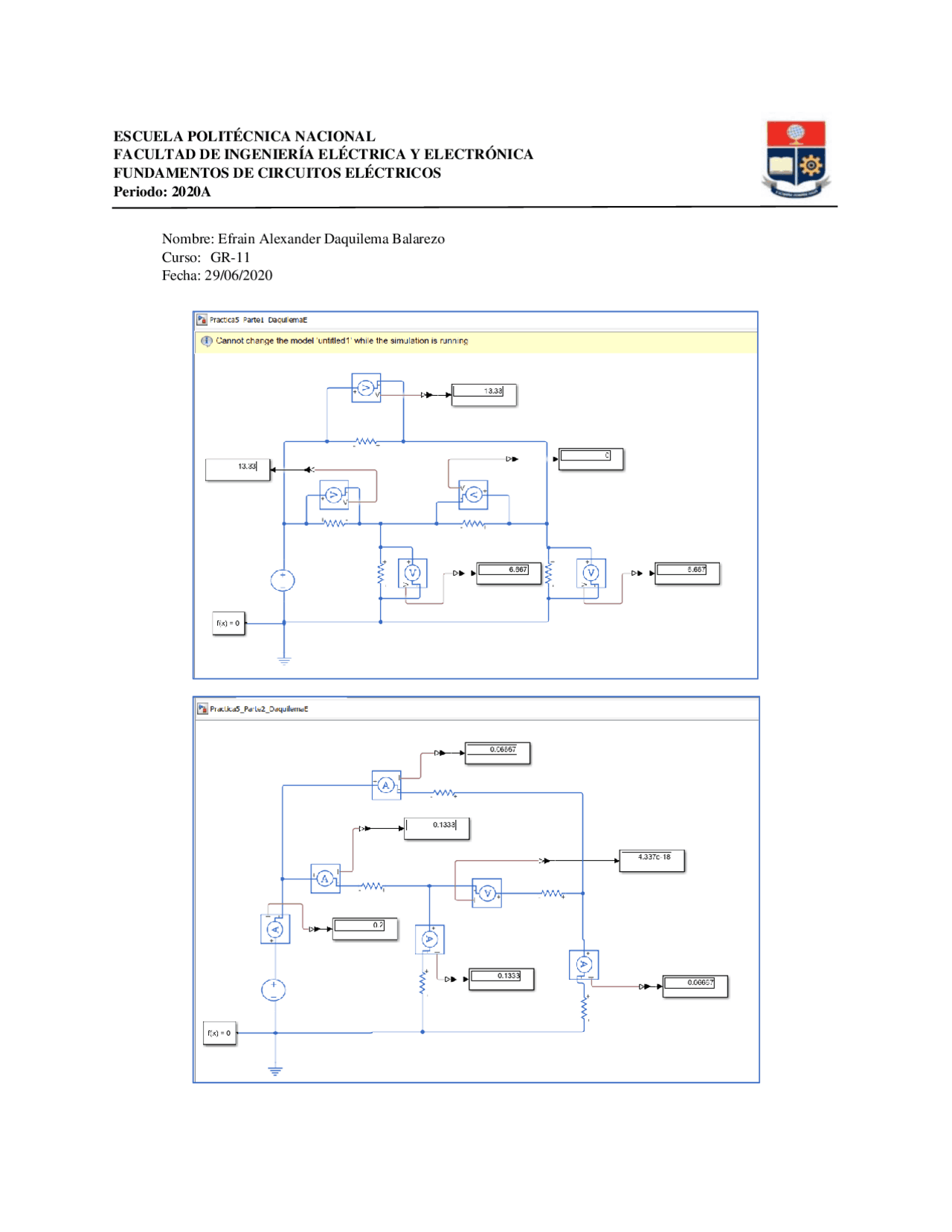

ESCUELA POLITÉCNICA NACIONAL FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA FUNDAMENTOS DE CIRCUITOS ELÉCTRICOS Periodo: 2020A Nombre: Efrain Alexander Daquilema Balarezo Curso: GR- 11 Fecha: 2 9 /06/
Voltaje[V] Corriente[mA] Fuente 20[V] 200[mA] RAB 13.33[V] 133.3[mA] RBC 0[V] 0 [mA] RAC 13.33[V] 66.7[mA] RBD 6.67[V] 133.3[mA] RCD 6.67[V] 66.7[mA] Voltaje mediante Leyes de Kirchhoff: Malla 1: Vfuente + VRab + VRbd =0 - 20 [V]+13.33[V]+6.67[V]=0 [V] si cumple la ley Malla 2: VRac + VRab + VRbc =0 13.33[V]-13.33[V]+0[V]= 0 [V] si cumple la ley Malla 3: VRbc + VRcd + VRbd =0 0[V]+ 6.67[V]- 6.67[V]= 0 [V] si cumple la ley Corriente mediante Leyes de Kirchhoff: Nodo A: Ifuente+ IRab+ IRac= 0 200[mA]- 133.3[mA]- 66.7[mA]=0 [mA] si cumple la ley Nodo B: IRbd+ IRab+ IRbc= 0 133.3[mA]- 133.3[mA] + 0[mA]=0 [mA] si cumple la ley Nodo C: IRcd+ IRbc+ IRac= 0 66.7[mA]+0[mA]- 66.7[mA]=0 [mA] si cumple la ley Nodo D: Ifuente+ IRbd+ IRcd= 0 - 200[mA]+ 133.3[mA]+ 66.7[mA]=0 [mA] si cumple la ley
