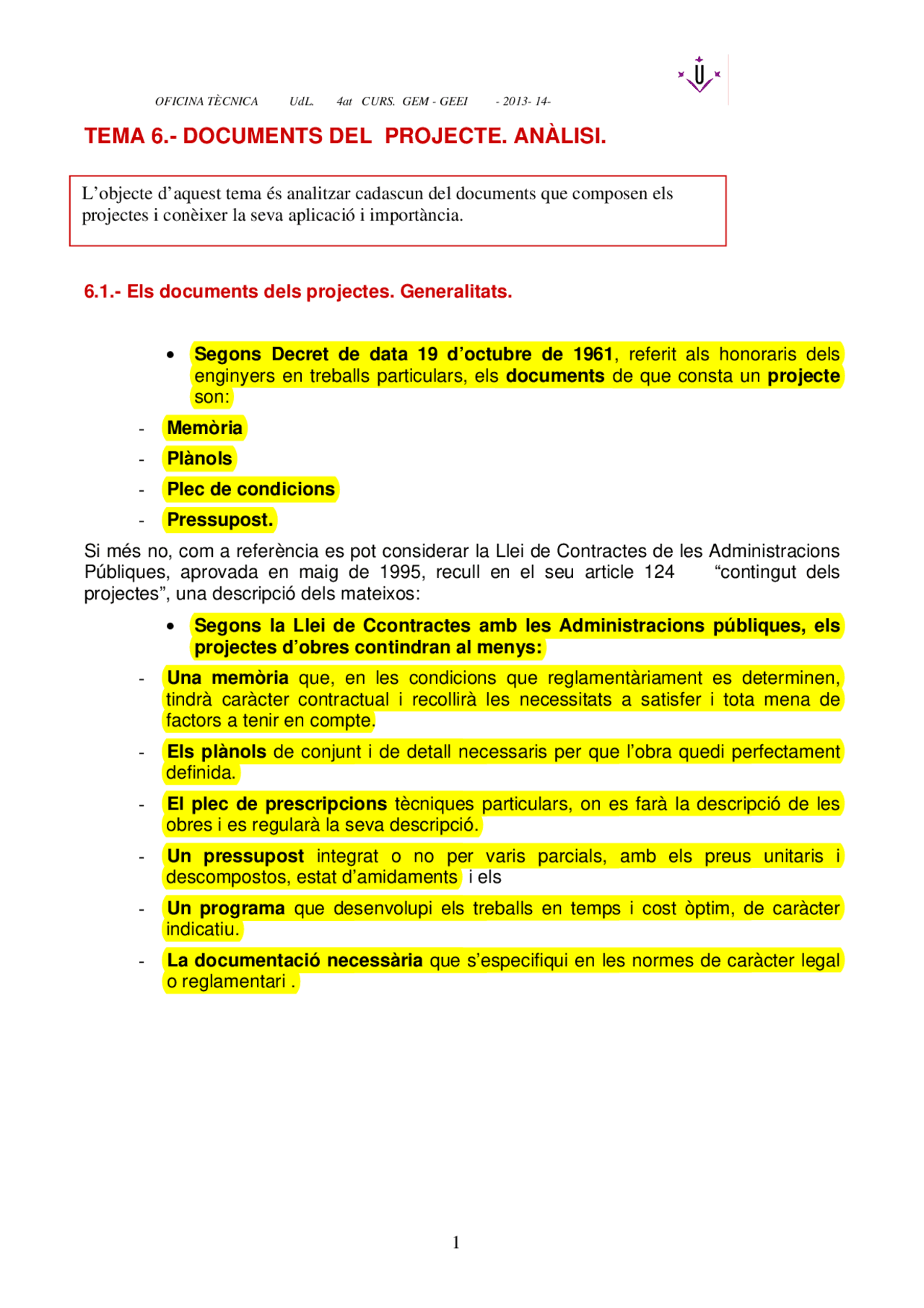

TEMA 6.- DOCUMENTS DEL PROJECTE. ANÀLISI.
6.1.- Els documents dels projectes. Generalitats.
- Segons Decret de data 19 d’octubre de 1961 , referit als honoraris dels enginyers en treballs particulars, els documents de que consta un projecte son:
- Memòria
- Plànols
- Plec de condicions
- Pressupost. Si més no, com a referència es pot considerar la Llei de Contractes de les Administracions Públiques, aprovada en maig de 1995, recull en el seu article 124 “contingut dels projectes”, una descripció dels mateixos:
- Segons la Llei de Ccontractes amb les Administracions públiques, els projectes d’obres contindran al menys:
- Una memòria que, en les condicions que reglamentàriament es determinen, tindrà caràcter contractual i recollirà les necessitats a satisfer i tota mena de factors a tenir en compte.
- Els plànols de conjunt i de detall necessaris per que l’obra quedi perfectament definida.
- El plec de prescripcions tècniques particulars, on es farà la descripció de les obres i es regularà la seva descripció.
- Un pressupost integrat o no per varis parcials, amb els preus unitaris i descompostos, estat d’amidaments i els
- Un programa que desenvolupi els treballs en temps i cost òptim, de caràcter indicatiu.
- La documentació necessària que s’especifiqui en les normes de caràcter legal o reglamentari.
L’objecte d’aquest tema és analitzar cadascun del documents que composen els projectes i conèixer la seva aplicació i importància.
- Segons la Norma UNE 157001:2002. Criteris generals per a l’elaboració de projectes.
• S
e g o n s e l C o d
i Tècnic de l’Edificació Són els continguts del projecte d’edificació, a més dels que puguin establir altres Administracions competents.
- Memòria
- Memoria descriptiva
- Memoria constructiva.
- Compliment del CTE
- Compliment d’altres reglaments i disposicions.
- Annexes a la memòria
- Plànols
- Plec de condicions
- Medicions
- Pressupost El contingut d’aquests documents ha de complir:
- Definir el Projecte sense ambigüitats ( absència futura de preus contradictoris).
- L’execució del Projecte no ha de suposar la consulta de cap altre document aliè al Projecte.
- El pressupost real al final de l’obra es mantindrà al voltant del ± 5%, ( sempre que no hi hagi modificacions i endarreriment del Projecte). Requisits generals. ( UNE 157001:2002) a) Aquests documents es presentaran en l’ordre indicat. b) Podran estar agrupats en diferents volums o en un sols. c) Depenent del tipus de Projecte, serà o no necessari incloure la totalitat dels mateixos.
Segons la Norma UNE 157001:2002. Criteris generals per a l’elaboració de projectes. Els documents bàsics dels que constarà el Projecte seran:
- Índex general
- Memòria
- Annexes
- Plànols
- Plec de condicions
- Estat d’amidaments
- Pressupost
- Estudis amb entitat pròpia, ( si s’escau)
Generalment els diferents documents que composen el projecte es redacten seguint el següent ordre:
**_1. Plànols
- Annexes
- Plec de condicions
- Estat de mesuraments i pressupostos.
- Memòria_**
6.2.1.- Plànols
- Generalitats. ( UNE 157001:2002) Els plànols constitueixen un dels documents bàsics del projecte i són essencials per la seva materialització.
Tenen com missió, juntament amb la memòria, definir de forma unívoca l’objecte del projecte.
- Contingut ( UNE 157001:2002) El document que contindrà els plànols s’iniciarà amb un índex que farà referència a cadascun d’ells, indicant la seva ubicació, amb la finalitat de facilitar-ne la localització. Contindrà la informació gràfica , alfanumèrica, de codis i d’escala, necessàries per a la seva comprensió. Deurà incloure un caixetí amb la informació indicada a continuació: Els plànols i la documentació tècnica, referida a principis generals de representació, caixetins, indicacions, escriptura, retolació, acotació, símbols gràfics, plegat, llistat d’elements, escales, mètodes de projecció, formats i presentació dels elements gràfics i gestió de la informació tècnica assistida per ordinador, tindran en compte, excepte indicacions en contra de l’autor del projecte, l’indicat en les Normes: UNE 1027, UNE 1032, UNE 1035, UNE 1039, UNE1089- 1, UNE1089-2 UNE 1135, UNE 1166-1, UNE-EN ISO 3098-0, UNE-EN ISO 3098- 2, UNE-EN ISO 3098-3, UNE-EN ISO 3098-4, UNE-EN ISO 3098-5, UNE-EN ISO 3098-6, UNE-EN ISO 5455, UNE-EN ISO 5456-1, UNE-EN ISO 5456-2, UNE-EN ISO 5456-3, UNE-EN ISO 5457, UNE-EN ISO 6433, UNE-EN ISO 10209-2, UNE-EN ISO 11442-1, UNE-EN ISO 11442-2, UNE-EN ISO 11442-3, UNE-EN ISO 11442-4, UNE-EN ISO 81714-1. - Altres referències als plànols i el seu contingut.
- Els plànols són la representació gràfica del projecte. Han de especificar com a mínim: Localització Condicionants que l’afecten Situació actual Situació futura
El grau de definició dels plànols varia segons la seva funció.
- Funcions dels plànols Recollir els antecedents que existeixen abans de l’execució del projecte: Topografia Infrastructures Comunicacions Etc. Definir completament i amb exactitud tots els elements del projecte: Formes Dimensions Característiques principals Representar el funcionament dels elements Indicar la flexibilitat de les solucions adoptades Reflectir l’influencia de les modificacions. IMPORTANT:
Quadre de retolació o caixetí ( UNE 1-035-95 )
Configuració El quadre de retolació consisteix , preferentment, en un o varis rectangles adjacents que es poden subdividir en caselles, en les que s’inscriuen les informacions específiques. Col·locació. Es col·locarà segons les recomanacions de la Norma UNE 1-026 / 2 Contingut.
- És el document més utilitzat en la fase de construcció i muntatge.
- És la base pel desenvolupament del treball de contractista i instal·ladors.
- Són la base dels amidaments per definir el pressupost.
- Són la base de la planificació de l’obra referent a l’execució i funcionament.
- Són la base del desenvolupament i qualitat de l’obra.
- L’executor del projecte té que poder-lo realitzar seguint aquest document.
- Tenen que ser clars en el que volen representar.
- L’imprecisió i manca de definició en els plànols , impliquen la lliure interpretació de l’executor.
- És el document representatiu de les obres efectuades,( conservació, manteniment, modificacions i ampliacions ).
Fig.1: Possible model de caixetí.
6.2.2.- Annexes del projecte
Annex es pot definir com “ unit a altre cosa amb dependència d’ell ” o “ allò afegit a quelcom ”. Segons la teoria clàssica del projecte , els annexes en una Memòria d’un Projecte són opcionals i la seva funció és aportar informació complementària que, per la seva extensió, naturalesa o grau d’aprofundiment tècnic interessa exposar de manera separada. Es pretén , donat el caràcter purament tècnic dels annexes, que no dificulten la lectura i comprensió de la Memòria per la qual cosa es presenten separats de la mateixa per tal de poder ser consultats de manera independent si s’escau. Els annexes són un document bàsic del projecte.
Aquests, tot i la seva importància, no venen reflectits com a document bàsics dels projectes en la Llei de Contractes de les Administracions Públiques.
Segons la teoria clàssica del projecte tenen les següents característiques:
**_- Aquests formen part de la Memòria.
- Recullen de manera ordenada:_**
- Informació estadística.
- Càlculs
- Dades quantitatives - Justifiquen les decisions indicades en la Memòria.
- En la Memòria es farà referència a ells.
- El número i contingut en la Memòria dels annexes es molt variable, va en funció de cada Projecte. Els seu contingut es desglossa de forma general a continuació: A) Condicionament
- Descripció dels condicionants importants en l’àrea del Projecte.
- Aspectes quantitatius
- Estudis previs de viabilitat.
- Condicions urbanístiques.
- Altres.
B) Terreny
Annexes relacionats amb el terreny sobre el que s’ubicarà el Projecte :
- Topografia del terreny.
- Estudi geotècnic
- Resistència del terreny.
- Nivell freàtic
- Tipus del sol.
- Estudi de comportament geològic de les cementacions si es exigència de les normes.
C) Emplaçament
Dades que justifiquin l’emplaçament adoptat:
- Matèries primeres i distribució de productes.
- Ma d’obra de l’entorn.
- Legislació Laboral de la zona.
- Qualificació del sol. Condicions constructives d’edificabilitat.
D) La distribució en planta.
Aquest annex recollirà:
- Diferents alternatives del layout
- Dades recopilades: Dimensions de la maquinaria. Espais de manteniment. Zones d’emmagatzematge.
- Optimització de recorreguts.
- Optimització d’activitats
- Flexibilitat.
- Fiabilitat del sistema.
- Altres
E)Càlculs justificatius
En general es relacionaran:
- Hipòtesis o bases de partida per al càlcul.
- Normes i reglaments utilitzats.
- Formulació aplicada.
Si el volum de càlculs és petit pot incloure’s en la Memòria.
També es por desglossar l’estructura dels annexes, segons la teoria clàssica del projecte, de la següent manera:
a) Annexes d’informació bàsica. b) Annexes de desenvolupament de solucions. c) Annexes tècnics i constructius
a) Annexes d’informació bàsica
No seran una acumulació de dades innecessàries amb la finalitat d’incrementar el volum del projecte. Aportaran dades per tal de poder realitzar els càlculs, justificació de preus, la planificació de l’obra, el plec de condicions tècniques i el disseny. Primerament es té que obtenir la informació, localitzant fonts i coneixent el cost de l’adquisició. En segon lloc, s’ha de processar la informació, ( solucionar, ordenar, utilitzar i emmagatzemar la informació). Les fonts per obtenir la informació poden ser, entre altres:
- Publicacions : llibres de text, revistes tècniques, enciclopèdies, manuals, normes i reglaments, bases de dades.
- Proveïdors : Catàlegs comercials, contactes personals amb proveïdors, etc.
- Promotor o client. - Experiència : Anàlisis de projectes redactats anteriorment, documentació d’arxiu, visites a obres i instal·lacions, assajos i experimentacions. A continuació es fa una proposta dels annexes d’informació bàsica més habituals. Normativa Bibliografia, projectes i obres de referència. Antecedents administratius i tècnics. Necessitats. Cartografia i topografia. Documentació gràfica de l’estat actual. Geologia i geotècnia. Entorn físic: Precipitacions i estudi hidrològic. Altres dades climatològiques ( vent, neu, temperatures extremes, etc.). Entorn humà i soci – econòmic: Població, trànsit, planificació urbanística. b) Annexes de desenvolupament de solucions****. Té com a objecte reflectir que han portat a adoptar la solució projectada com a optima. Es reflectirà el plantejament d’alternatives, anàlisi comparatiu de les mateixes i justificació de la solució adoptada. Es poden donar tres situacions diferents:
- Hi ha estudis previs que s’han decantat per una solució concreta: projecte bàsic o avantprojecte.
- Hi ha estudis previs que condonen la solució: Estudis de viabilita, de mercat, geotècnic, etc.
- No hi ha cap tipus d’estudis anteriors al projecte: La justificació de la solució a projectar considerarà totes les dades exposades en els annexes d’informació bàsica del projecte. c) Annexes tècnics i constructius
- Annexes de càlcul. Té com a objecte dur a terme tots els càlculs numèrics i gràfics per tal de dimensionar els diferents elements i parts que constitueixen la solució del projecte.
Les bases de càlcul comprenen els següents conceptes: Normativa, materials, Coeficients de seguretat, Accions considerades, hipòtesis de càrregues, model estructural, esforços obtinguts. Si els càlculs es realitzen mitjançant programa d càlcul informàtiques relacionarà el tipus de programa i la versió del mateix,, dades instituïdes pel projectista i llistats generats pels programa per definir les característiques geomètriques, mecàniques, de càrrega, etc. Llistat de resultats
- Annex d’instal·lacions : Els més habituals són els d’electricitat, climatització, calefacció, gas, abastament i distribució d’aigua, sanejament, enllumenat, etc.
En aquest es desenvolupen els següents aspectes: Necessitats, Situació, bases i programes de càlcul, resultat dels càlculs, elements singulars i les seves característiques.
SEGONS LA NORMA UNE-157001:2002, descriu als annexes de la següent manera: Generalitats Els annexes constitueixen un dels documents bàsics del projecte. Contingut El document bàsic Annexes s’iniciarà amb un índex que farà referència a cadascun dels documents, als seus capítols i apartats que el composen, amb la finalitat de facilitar la seva utilització. Està format pels documents que desenvolupen, justifiquen o aclareixen apartats específics de la memòria u altres documents bàsics del projecte. Aquest document inclourà els annexes necessaris ( segons cada cas) corresponents a:
1. Documentació de partida. Aquest annex inclourà aquells documents que s’han tingut en conte per establir els requisits de disseny. 2. Càlculs. Aquest annex té com missió justificar les solucions adoptades i, conjuntament amb els Plànols i el Plec de condicions, descriure de forma unívoca l’objecte del Projecte. Inclourà les hipòtesis de partida, els criteris i procediments de càlcul, així com els resultats finals base del dimensionament o comprovació dels diferents elements que constitueix l’objecte del Projecte.
Defineix:
- Els aspectes legals i administratius del Projecte.
- La responsabilitat dels agents que intervenen en l’Execució del Projecte.
- Les característiques dels materials i equips.
- Les proves de recepció dels elements abans de posar-los a l’obra, durant l’execució dels treballs i acabats aquests.
- Les tècniques a emprar en l’execució i posada en marxa.
- Condicions de medició i abonament de l’obra.
- Els controls de qualitat que s’han de realitzar.
- Les Normes, reglaments i lleis per les que s’ha de regir el projecte.
Parts que intervenen:
- La propietat ( persona física o entitat jurídica).
- Executor del projecte ( contractista).
- Director de l’obra
- Projectista. Amb la seva signatura es fa responsable del Projecte i redacta el Plec de Condicions. Consideracions per realitzar un Plec de condicions.:
- És un document VINCULANT des de el punt de vista contractual, per la qual cosa la seva redacció ha de ser el més acurada possible.
- Té gran influencia en el cost final del Projecte
- No pot contradir a les lleis, normes i ordenances.
- Ha de preveure els imprevistos: noves unitats d’obra, penalitzacions per retards, etc.
- És habitual incloure una introducció: abast i objecte del plec de condicions, relació de lleis i normes.
- Qualsevol omissió en el Plec de Condicions pot generar conflictes.
- Comparar i buscar referències en altres plecs de condicions.
- Seguir un ordre en la redacció.
Parts de que consta:
Normalment consta de tres o quatre parts, si més no, hi ha diferents tipus els quals han de respectar les generalitats descrites en aquest apartat, s’exposen dos exemples:
Exemple 1
- Condicions general s, ( legals i administratives). Recull tots els aspectes legals del Projecte
- Condicions de materials i equips. Inclou totes les especificacions de totes les instal·lacions, unitats , equips i materials que configuren el projecte.
- Condicions d’execució. Dona les especificacions de construcció i muntatge, tant de la forma d’executar com la de controlar la construcció de les obres.
- Condicions econòmiques. Fan referència a la forma de mesurar les obres executades, valorar-les i abonar-les. Exemple 2
- Condicions legals.
- Condicions facultatives
- Condicions a complir per l’executor del projecte.
SEGONS LA NORMA UNE-157001:2002, descriu el Plec de condicions de la següent manera:
Generalitats El Plec de Condicions constitueix un dels documents bàsics del Projecte. La seva missió és establir les condicions tècniques, econòmiques, administratives i legals per tal de que l’objecte del Projecte pugui materialitzar-se en les condicions especificades, evitant així, possibles interpretacions diferents a les desitjades. Contingut El Plec de Condicions s’iniciarà amb un índex que farà referència a cadascun dels documents , als capítols i apartats que els composen, per tal de facilitar la seva utilització. Contindrà: a – Les especificacions dels materials i elements constructius de l’objecte del Projecte, incloent: Llistat complert dels mateixos. Les qualitats mínimes a exigir per a cadascun dels elements constructius del Projecte, indicant la norma ( si existeix) que contempli el material sol·licitat. Les proves i assaigs , especificant la Norma segons la qual es realitzaran, les condicions de realització, i els resultats mínims a obtenir. b - La reglamentació i normativa aplicable incloent les recomanacions o normes de no obligat compliment que, sense ser preceptives, es consideren de necessària aplicació al Projecte i a criteri de l’autor. c - aspectes del Projecha de fan referència directament al Projecte i que podrien afectar al seu objecte en fase de materialització o en fase de funcionament. Inclouran:
XII. Enrajolat XIII. Revestiments continus XIV. Enrajolat de parets XV. Aïllaments XVI. Tancaments metàl·lics XVII. Fusteria XVIII. Elements sanitaris XIX. Xarxa vertical de sanejament XX. Instal·lació elèctrica XXI. Instal·lació de ventilació XXII. Instal·lació aire condicionat XXIII. Instal·lació de calefacció XXIV. Instal·lació mecànica XXV. Instal·lació contra incendis XXVI. Instal·lacions especials XXVII. Pintura XXVIII. Varis XXIX. Urbanització i jardineria. Els epígrafs han de definir: h) Replanteigs : Es defineixen les condicions per a l’execució, comprovació i acceptació. i) Matèries primeres o materials: Definir qualitats que han de complir, proves que ha d’efectuar-se, normes a les que han de ajustar-se. j) Execució: Forma d’executar els treballs, màquines i eines a utilitzar, proves a efectuar. k) Mitjans auxiliars: Regulen les condicions dels materials emprats en aquests mitjans. l) Amidament i valoració: Normes per l’amidament dels treballs, així com la seva valoració.
Títol II. Plec de condicions econòmiques.
Regula la relació entre el Director de l’obra i l’executor del Projecte
Epígraf I.-
Obligacions i drets del contractista.
m) Residència del contractista. n) Oficina d’obra
o) Presència del contractista a l’obra. p) Treballs no estipulats. q) Reclamacions r) Interpretacions i aclariments. s) Modificacions. t) Acomiadaments per insubordinació, incapacitat, etc.
Epígraf II.-
Prescripcions relatives als treballs materials i mitjans auxiliars.
u) Llibre d’ordres. v) Inici i ritme ordre de treballs w) Treballs defectuosos x) Obres i vicis amagats y) Materials no utilitzables z) Mitjans auxiliars a càrrec del contractista.
Epígraf III.-
Recepcions i liquidació
aa) Recepcions provisionals bb) Conservació dels treballs rebuts provisionalment cc) Recepció definitiva dd) Certificació ee) Millores de treballs ff) Abonament de treballs especials gg) Pagaments hh) Suspensió per retards de pagaments ii) Indemnització per retards de pagaments jj) Indemnització danys causats pel contractista kk) Conservació dels treballs ll) Ús per part dels contractistes dels bens i edificis dels propietari. Títol III. Plec de condicions legals. Es regula : mm) Personalitat del contracte nn) Forma de fer el contracte oo) Rescissió del contracte Consta: pp) Treballs als que fa referència el contracte
- Tancaments metàl·lics.
- Fusteria.
- Instal·lacions de fontaneria i equips sanitaris.
- Insatl·lació elèctrica.
- Altres instal·lacions
- Vidres.
- Pintura
- Urbanització i varis. Els mesurament d’un projecte s’han de fer sobre plànols acotats correctament. És molt important no oblidar cap unitat d’obra. Hi ha unitats d’obra que difícilment poden mesurar-se, per la qual cosa la seva valoració exacta no es pot determinar amb facilitat, ( ajudes de paleta per a diferents instal·lacions , etc.). Per valorar, al menys aproximadament, aquestes unitats d’obra es defineixen una sèrie de Partides Alçades que s’utilitzen per deixar constància d’una sèrie de despeses que es produiran durant l’execució de projecte tot i la dificultat de precisar el cost exacte de les mateixes.
Les Partides Alçades s’han de evitar a ser posible, sols utilitzar en cas extremadament necessari.
La forma de realitzar els mesuraments passa per les següents etapes:
- Identificació i realització d’un escandall de les Unitat d’obra que els composen. Cada Unitat d’Obra tindrà un preu diferent per lo que al definir-la, es tindrà en compte una sèrie de factors diferencial, ( Una excavació d’un m³ no és igual fer-la en un terreny tou, rocós, amb mitjans mecànics , manuals, etc.)
- Al realitzar els Mesuraments de les Unitats d’Obra es procurarà tenir en compte a totes elles. recordar que en la fase de projecte hi ha Unitats d’Obra que són dificilment mesurables, aquestes es prossuposten co Partides Alçades.
SEGONS LA NORMA UNE-157001:2002, descriu el Estat de Mesuraments de la següent manera:
Generalitats Els mesuraments constitueixen un dels documents bàsics del Projecte. Ha de definir i determinar les unitats de cada partida u unitat d’obra que configuren la totalitat del producte, obra, instal·lació servei o software objecte del Projecte. Ha de incloure el número d’unitats i definir les característiques, models, tipus i dimensions de cada partida d’obra o element de l’objecte del Projecte. Preferentment s’utilitzarà el sistema internacional d’unitats d’acord amb la Norma UNE 82100 ( parts 0 a 13).
S’utilitzarà el concepte de partida alçada en aquelles unitats d’obra en les que no sigui possible desglossar, de forma raonable, el detall de les mateixes. Contingut Els mesuraments s’iniciaran amb un índex que farà referència a cadascun dels documents , als capítols i apartats que els composen, per tal de facilitar la seva utilització.
Contindrà un llistat complert de les partides d’obra que configuren la totalitat del Projecte. Es subdividirà en diferents apartats i subapartats, que correspondran a les parts més significatives de l’objecte del Projecte. Servirà de base per a la realització del Pressupost. 6.2.5.- Pressupost. El pressupost constitueix un dels documents bàsics del projecte. Aquest document es basarà en l’estat de mesurament i seguirà la mateixa ordenació.
Bàsicament els apartats que el composen , segons la teoria clàssica del projecte, coincideixen amb els que especifica la Norma UNE 157001:2002.
Aquests apartats s’expliquen en aquest paràgraf tot i que posteriorment es tornen a relacionar.
- Quadre de preus unitari de materials, mà d’obra i elements auxiliars que composen les partides o unitats d’obra. Relació dels preus de les Unitats d’Obra i Partides Alçades auxiliars.
- Quadre de preus unitaris de les unitats d’obra detallades en el document “ Estat de mesuraments”.
- Pressupost. És el resultat de la suma dels productes dels mesuraments per el preus i de l’aplicació de diferents coeficients que s’explicaran posteriorment. Pot constar de diferents subcapítols com: Pressupost d’execució de material, Pressupost per Contracta, Etc. I contindrà la valoració econòmica global, desglossada i ordenada segons “ l’Estat de mesuraments”. Quadre de preus: En aquest apartat del Pressupost s’enumeren els preus adoptats per a les diferents Unitats d’Obra contemplades en el Projecte.
Al parlar de quadre de preus s’ha de distingir entre Quadre de Preus número 1 o Preus Auxiliars i Quadre de preus número 2 o Preus Descompostos.
Els preus del quadre de preus número 1 serveixen com a factor multiplicador dels diferents volums d’obra executats a efectes de determinació dels abonaments al contractista.
El quadre de preus número 2 està constituït per la descomposició dels preus de les diferents Unitats d’Obra en una sèrie de partides. Les partides Alçades s’especificarà “ Sense descomposició ”.
