bg1
goo.gl/d0kfDG

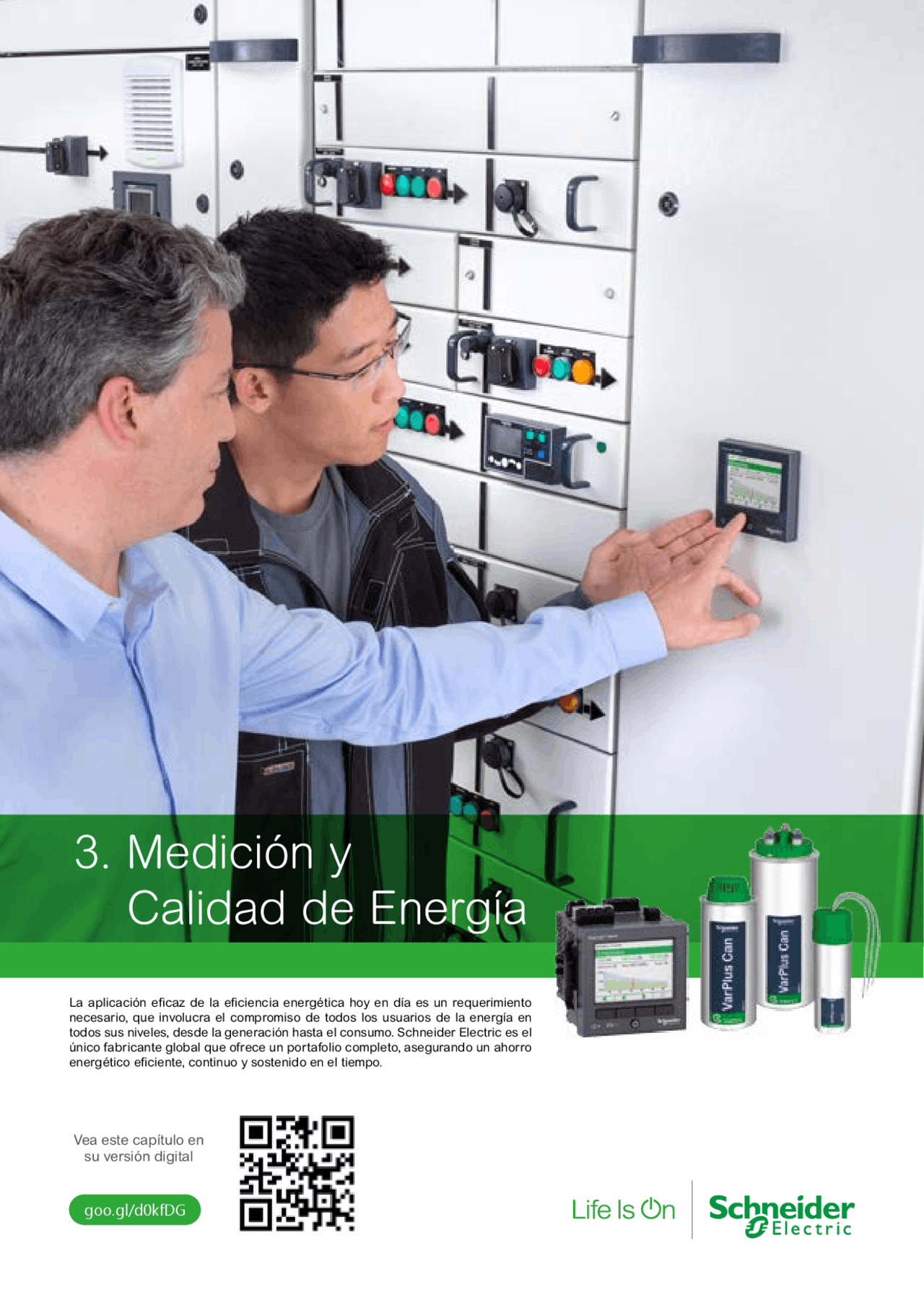

3. Medición y
Calidad de Energía
Vea este capítulo en
su versión digital
La aplicación eficaz de la eficiencia energética hoy en día es un requerimiento
necesario, que involucra el compromiso de todos los usuarios de la energía en
todos sus niveles, desde la generación hasta el consumo. Schneider Electric es el
único fabricante global que ofrece un portafolio completo, asegurando un ahorro
energético eficiente, continuo y sostenido en el tiempo.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16

Vista previa parcial del texto

¡Descarga Double Payment o Worng y más Apuntes en PDF de Electrónica solo en Docsity!

goo.gl/d0kfDG

3. Medición y

Calidad de Energía

Vea este capítulo en

su versión digital

La aplicación eficaz de la eficiencia energética hoy en día es un requerimiento

necesario, que involucra el compromiso de todos los usuarios de la energía en

todos sus niveles, desde la generación hasta el consumo. Schneider Electric es el

único fabricante global que ofrece un portafolio completo, asegurando un ahorro

energético eficiente, continuo y sostenido en el tiempo.

Contenido

  • Información Técnica 3/
  • Transformadores de Corriente 3/
  • Multímetro Digital 3/
  • Contadores de Energía 3/
  • Medidores de Energía 3/
  • Analizadores de Redes 3/
  • Interfaces de Comunicación 3/
  • Software de Gestión y Monitoreo 3/
  • Controladores de aislamiento 3/
  • Localizadores de falla 3/
  • Sensores y accesorios 3/
  • Condensadores para BT 3/
  • Reactancias 3/
  • Reguladores de pasos 3/
  • Contactores para condensadores 3/
  • Filtros Activos 3/

Condensadores VarPlus Can

Vuelva su energía más eficiente y confiable

Condensadores de aluminio para baja tensión, especialmente desarrollados

para proporcionar una larga vida de trabajo con bajas pérdidas en condiciones

severas de alta exigencia. Es adecuado para compensación fija o automática,

en tiempo real y filtros sintonizados / desintonizados. La instalación puede ser

vertical u horizontal.

Función auto-cicatrizante. Desconexión por presión interna, resistencias de

descarga integradas. Además, opera con una alta eficiencia térmica (ahorro

de energía).

goo.gl/FtO31b

Vea más información

escaneando el código o

digitando este link

VarPlus Logic

Regulador de cos phi para la compensación de

energía reactiva

goo.gl/yHdTXX

Vea más información

escaneando el código o

digitando este link

  • Inicialización automática
  • Detecta cualquier secuencia de pasos
  • Medición de potencia del paso (kVAr), THDu
  • Contador de enclavamiento, registrador de temperatura
  • Comunicación Modbus nativo (RS485)
  • Medición en 4 Cuadrantes
  • Entrada digital para doble Cos phi (^) Integración con software de

gestión de la energía:

schneider-electric.com.pe

3

Medición de Potencia y energía V, I Hz, Fp, ■ ■ ■ ■ ■ ■ ■ P, Q, S ■ ■ ■ ■ Potencia / Demanda ■ / - ■ / - ■ / ■ ■ / ■ ■ / ■ ■ / ■ Energía solo KWh solo KWh solo KWh solo KWh ■ ■ ■ ■ ■ ■ Multitarifa 4 4 4 4 4 4 Precisión de energía 1 1 1 1 0.5s 1 1 0.5s 0.5s 0.5s 0.5s Calidad de la Potencia Desbalance % I & V ■ ■ ■ ■ Distorsión armónica total - THD / individual / TDD

Número de muestras /ciclo 20 32 64 64 64 EN50160 / captura forma de onda Transitorios / dirección perturbación Monitoreo de Sag/swell Almacenamiento de Datos / eventos / Alarmas Tendencias / predicciones / Facturación

Capacidad de memoria 256 kB 256 kB Máximos / Mínimos ■ ■ ■ ■ Eventos y alarmas c / timer ■ ■ Alarmas 1 1 5 33 35 35 Puertos de Comunicación RS485 / RS232 ■ / - ■ / - ■ / - ■ / - ■ / - - Ethernet estántar / Opcional ■ Salida de pulsos ■ Protocolos de Comunicación Modbus RTU / DNP 3. Nivel II

Modbus TCP ■ PrimeRead / MV-90 futuro / ■ futuro / ■ Miscelanea WEB Server e E-Mail ■ SNMP ■ E/S & Alimentación Auxiliar E/S Digitales / E/S Analogas 2 / - 2 / - 1/- 4/ - 4/ - Autoalimentado ■ ■ ■ ■ ■ ■ Medición en directo sin TC hasta

40A 40A 63A 63A - 125A

Contadores KWh Contadores de Energía MedidorDigital Medidores de Energía

iEM2000T iEM2010 iME1zr iEM3110 iEM3255 iEM3355 DM6200 PM3250 PM5110 PM5330 PM

Parámetros de

Medición

Guía de selección de contadores y medidores de energía

* Visualizacion en el equipo hasta el 63°, a traves de su pagina web hasta el armonico 128°.
** Producto sustituido en febrero 2016 por I0N7400.

3. Medición y Calidad de Energía

3

A B C Medición de Potencia y energía ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ V, I Hz, Fp, ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ P, Q, S ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ Potencia / Demanda ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Energía 8 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Multitarifa 0.2s 0.2s 0.5s 0.5s 0.5s 0.2s 0.2s 0.2s 0.1s 0.1s 0.1s Precisión de energía Calidad de la Potencia ■ ■ Desbalance % I & V ■ / 63 / ■ ■ / 128* / - ■/-/- ■/■/- ■/■/- ■/■/- ■/■/■ ■/■/- ■/■/■ ■/■/- ■/■/- Distorsión armónica total - THD / individual / TDD 128 256 64 64 64 256 1024 256 1024 1024 1024 Número de muestras /ciclo ■ ■ ■ ■ ■ ■ EN50160 / captura forma de onda _ / ■ ■ / ■ _ / ■ ■ / - - / ■ Transitorios / dirección perturbación ■ ■ ■ ■ ■ ■ ■ Monitoreo de Sag/swell Almacenamiento de Datos / eventos / Alarmas ■/-/■ ■/■/■ ■/-/■ ■/-/■ ■/■/■ ■/■/■ ■/■/■ ■/-/■ ■/-/■ ■/-/■ Tendencias / predicciones / Facturación 1.1 MB 512MB 5 a 10MB 5 a 10MB 128MB 64MB 32MB Capacidad de memoria ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Máximos / Mínimos ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Eventos y alarmas c / timer 52 50 ■ ■ ■ ■ ■ ■ ■ ■ Alarmas Puertos de Comunicación ■ / - ■ / - ■/- ■/- ■/- ■/■ ■/■ ■/■ ■/■ ■/■ ■/■ RS485 / RS 2* 2* ■ ■ 2* 2* 2* 1 1 1 Ethernet estántar / Opcional ■ ■ ■ ■ ■ ■ ■ ■ ■ Salida de pulsos Protocolos de Comunicación ■ / - ■ / - ■/■ ■/■ ■/■ ■/■ ■/■ ■/■ ■/■ ■/■ Modbus RTU / DNP 3. Nivel II ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Modbus TCP futuro / ■ ■ / - PrimeRead / MV- Miscelanea ■ ■ ■/■/- ■/■/- ■/■/- ■/■/■ ■/■/■ ■/■/■ ■/■/■ ■/■/■ WEB Server e E-Mail ■ ■ ■ ■ SNMP E/S & Alimentación Auxiliar 6/ - 27/16 2 / - 08/08 08/08 20/12 20/12 16/11 16/11 16/11 E/S Digitales / E/S Analogas Autoalimentado Medición en directo sin TC hasta

Analizadores de redes

gama Basica sub- medicion de energia

gama media medición de energía y el análisis de calidad de la energía

Medición de facturación avanzada, Energía, Análisis de la Medición y la Calidad de la Energía

PM5560 PM8240 ION6200 ION7350** ION7330** ION7400 ION7650 ION7550 ION

Parámetros de

Medición

PowerLogic

3. Medición y Calidad de Energía

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Transformadores de corriente: PowerLogic

Gestión de la energía

Los Transformadores de corriente de núcleo cerrado de PowerLogic garantizan una fiable medida pára la aplicación de

medición de la energía, algunas otras marcas ofrecen una clase de precisión de la energía más elevada, sin embargo se debe

de tomar en cuenta la precisión de todo el conjunto.

Referencia RelaciónIP/5A

Potencia (VA)

Clase de Precisión TIPO

(forma interna)

Diámetro del
cable (mm)
Dimensiones de la
barra (mm)
Dimensiones externas

(ancho x alto x prof.) mm

Cantidad
0.5 1 3 indivisible^ Precio S/
METSECT5CC005 50 - - 1

CC Ø 21 - 44 x 65 x 30

METSECT5CC008 75 - 1,5 2,5 1 89.
METSECT5CC010 100 2 2,5 3,5 1 89.
METSECT5CC015 150 3 4 5 1 89.
METSECT5CC020 200 4 5,5 6 1 90.
METSECT5MB025 250 3 4 -

MB Ø 26 12 x 4015 x 32 60 x 85 x 43

METSECT5MB030 300 4 7 - 1 105.
METSECT5MB040 400 6 8 - 1 105.
METSECT5MA015 150 3 4 -

MA Ø 27 10 x 3215 x 25 56 x 80 x 43

METSECT5MA020 200 4 7 - 1 99.
METSECT5MA025 250 6 8 - 1 99.
METSECT5MA030 300 8 10 - 1 105.
METSECT5MA040 400 10 12 - 1 105.
METSECT5MC025 250 3 5 -
MC Ø 32

10 x 40 20 x 32 25 x 25

70 x 95 x 45

METSECT5MC030 300 5 8 - 1 99.
METSECT5MC040 400 8 10 - 1 105.
METSECT5MC050 500 10 12 - 1 118.
METSECT5MC060 600 12 15 - 1 118.
METSECT5MC080 800 10 18 - 1 124.
METSECT5MD050 500 4 6 -

MD Ø 40 12 X 5020 X 40 70 x 95 x 45

METSECT5MD060 600 6 8 - 1 162.
METSECT5MD080 800 8 12 - 1 167.
METSECT5DD100 1000 10 15 -
DD / DC -

34 x 84 96 x 116 x 58

METSECT5DD125 1250 12 15 - 1 210.
METSECT5DD150 1500 15 20 - 1 224.
METSECT5DC200 2000 25 30 -

52 x 127 125 x 160 x 40

METSECT5DC250 2500 30 50 - 1 372.
METSECT5DC300 3000 30 50 - 1 435.
METSECT5DC400 4000 30 50 - 1 471.

Transformadores de Corriente de núcleo cerrado

CC MA MB MC MD DD DC

schneider-electric.com.pe

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Medidor digital multifunción: EasyLogic

Gestión de la energía

El medidor digital multifunción DM6200 esta dedicado para aplicaciones específicas donde se requiera la optimización de

espacios y tiempos de operatividad; a su vez permite el monitoreo remoto a través del puerto de comunicación Modbus;

construcción robusta y eficiente al precio justo.

Aplicaciones

  • Monitoreo de equipo.
  • Mantenimiento preventivo.
  • Remplazo de medición analógica.
  • Conexión directa en las entradas para

medición de voltaje hasta 480Vac L-L.

  • Número de interrupciones.
  • Contador de horas de operación del equipo.
  • Para conexión de sistemas monofásicos,

bifásicos y trifásicos.

Tabla de Funciones

Medida de la tensión directa (RMS) Medida de Corriente a partir TC (RMS). Fase/Fase de 80 a 480VAC Primario de 1 a 99 kA Fase/Neutro de 80 a 277VAC Secundario 1 a 5 A Medición a partir de TT hasta 999 KV Carga. 3 VA max. Bargraf señalización de % de sobrecarga Alimentación Auxiliar Visualización De 44 a 277 VAC /VDC Pantalla display a Leds Alphanumericos Clase de precisión Lecturas Básicas Tensión. 1.0% Intensidades. I1, I2, I3, In Corriente. 1.0% Tensiones. (F-F/F-N). U12/U1, U23/U2, U31/U3, Factor de potencia. 1.0% Desbalance de Carga. % V, %A Frecuencia. F(Hz) Factor de potencia (PF). PF1, PF2, PF Numero de interrupciones. en horas RPM Puerto de comunicación Grado de protección Puerto. RS485, 2 hilos IP 51(frontal) Velocidad. de 9600 a 19200 baudios IP 40 (posterior) Protocolo. Modbus Montaje Dimensiones Empotrado en el panel 96 x 96 x 80 mm aprox.

Antes Ahora

METSEDM
Referencia Descripción indivisibleCantidad Precio S/
METSEDM

DM6200: Medidor digital (Voltios, Amperios, frecuencia, Factor de potencia), medición con TC´s: 5A/p, 3 fases, pantalla led´s BCD, barra de led´s sobrecarga de corriente, comunicación Modbus, montaje en panel 92 x92 mm, IP 51 frontal, IP40 posterior

schneider-electric.com.pe

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Medidores de energía: PowerLogic

Gestión de la energía

Los medidores de energía multifunción de la familia Powerlogic reconocidos a nivel mundial por su alta performance en

aplicaciones exigentes de la industria en general y la gran construcción, ofrecen una gran variedad de modelos que aplican a

múltiples soluciones optimizando en cada caso la necesidad, el valor del producto y el precio justo.

Aplicaciones

  • Sub-facturación / Medición por inquilino.
  • Submedición por equipo (equipos

individuales, HVAC, iluminación, refrigeración

y más)

  • Asignación de costos de energía (entre dif.

fases del proceso, departamentos o centros

de costos).

  • Medición de parámetros básicos de calidad

de la energía, compatible con software.

Tabla de Funciones

PM3250 PM5110 PM5330 PM5340 PM5560 PM

Clase de precisión en energía (%) 0.5s 0.5s 0.5s 0.5s 0.2s 0.2s Medición 3F+ N si - - si V, A, F, FP. Potencias, Energía, Demanda Multitarífas 4 - 4 4 8 8 THD, TDD Armónicos individuales impares hasta 15 31 31 63 63* Entradas/Salidas Digitales - 1 2/2 2/2 4/ Salida Rele - - 2 2 - - Alarmas 5 33 35 35 52 63 Memoria para registros - - 256Kb 256Kb 1.1 Mb 512 Mb Código QR (Energía , Demanda, Potencia) - si si si si - Comunicación Modbus si - Comunicación Ethernet - - - 2** 2** Montaje en panel 96 x 96mm - si si si si si Montaje en riel DIN (módulos de 18 mm x…) 5 - - - - -

METSEPM3250 METSEPM5000 METSEPM8240 METSEPM89M0024 PM8ECC
Referencia Descripción indivisibleCantidad Precio S/

METSEPM3250 PM32500.5s, 4 tarifas, 5 alarmas, comunicación Modbus,: Medidor de energía multifunción kWh, kVArh, kVAh, demanda, máxima demanda, Potencias, THD, clase 1 2,323.

METSEPM5110 PM51100.5s, 15th armónico, 33 alarmas, comunicación Modbus,: Medidor de energía multifunción kWh, kVArh, kVAh, demanda, máxima demanda, Potencias, THD, clase 1 2,189.

METSEPM5330 PM53300.5s, 31th armónico, 4 tarifas, 35 alarmas, 256kb memoria, comunicación Modbus,: Medidor de energía multifunción kWh, kVArh, kVAh, demanda, máxima demanda, Potencias, THD, clase 1 2,720.

METSEPM5340 PM53400.5s, 31th armónico, 4 tarifas, 35 alarmas, 256kb memoria, comunicación Ethernet,: Medidor de energía multifunción kWh, kVArh, kVAh, demanda, máxima demanda, Potencias, THD, clase 1 3,108.

METSEPM

PM5560: Medidor de energía multifunción kWh, kVArh, kVAh, demanda, máxima demanda, Potencias, THD, clase 0.2s, 63th armónico, 8 tarifas, 52 alarmas, 1.1Mb memoria, comunicación Modbus y Ethernet, servidor WEB integrado.

METSEPM

PM8240: Analizador de redes multifunción kWh, kVArh, kVAh, demanda, máxima demanda, Potencias, THD, clase 0.2s, 63th armónico (127th armónico por software), +50 alarmas, 512Mb memoria, comunicación Modbus, ION, DNP3 y Ethernet, GPS, servidor WEB integrado. Pantalla a color

Referencia Descripción indivisibleCantidad Precio S/

METSEPM89M0024 Modulo I/O de 4 entradas analógicas y 2 salidas analógicas, Para medidor de la serie PM8240 1 3,206. METSEPM89M2600 Modulo I/O de 6 entradas digitales y 2 salidas relé. Para medidor de la serie PM8240 1 2,200. PM8ECC Modulo de comunicación Ethernet. Para medidor de la serie PM820, PM850, PM870 1 2,282.

Medidores de energía multifunción

Accesorios

* Visualizacion en el equipo hasta el 63°, a traves de su pagina web hasta el armonico 128°.
** Puerto con una sola IP para conexión daisy Chain

3. Medición y Calidad de Energía

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Analizadores de energía: PowerLogic

Gestión de la energía

Los Analizadores de redes de la Familia ION de Schneider Electric están especificados para la gran industria, gran construcción

y para la industria de generación de la energía (utilities) por las gran cantidad de información que pueden obtener de la red

eléctrica y por la elevada precisión en % de error en los parámetros de energía, así como la fácil integración con software´s

scada y de gestión.

Tabla de Funciones

ION6200 ION7400 ION7550 ION
ION
A B C

EN50160 compliance reporting - si si si si si - Certificación IEC 61000-4-30 Clase A/S - si - si si si - Medición de Flicker - si - si si si - Detección de Transitorios - - - si si - - Deteccion de perturbaciones - - si si - - - Monitoreo de Sag/swell - si si si si si si Distorsión total de armónicos si si si si si si si Distorsión individual de armónicos - si si si si si si Distorsión de inter-armónicos - - - - si - - Captura de formas de Onda - si si si si - -

Referencia Descripción indivisibleCantidad Precio S/

M6200A0A0B0A0A0R ION6500THDI – Bidireccional.: Clase 0,5S , corriente 5 (hasta 10 A) 100-240 VAC/VDC. RS485 Modbus RTU, Clase 0,5S kWh - THDV & 1 consultar

M7550A0E0B6E0A0A

ION7550: Clase 0,2S, voltaje (57-347 LN ó 100-600V LL), Sag/swell, Captura formas de onda , 256 muestras/ciclos, protocolos ION, Modbus RTU, DNP 3.0, IEC 61850, 5 a 10MB de memoria, Puerto óptico integrado, nominal 1 A., entrada 10 A., Power Pigtail auxiliar: 65-120 VAC, 80-160 VDC 60Hz (de fuente externa), Ethernet (10/100BASE-T), 8 entradas digitales, 3 reles forma C, 4 salidas de estado solido Form A), Password protegido.

1 consultar

M7650A0E0B6E0A0E

ION7650: Clase 0,2S, voltaje (57-347 LN ó 100-600V LL), detección de transitorios, Captura formas de onda , 1024 muestras/ciclos, protocolos ION, Modbus RTU, DNP 3.0, IEC 61850, 5 a 10MB de memoria, Puerto óptico integrado, nominal 1 A., entrada 10 A., Power Pigtail auxiliar: 65-120 VAC, 80-160 VDC 60Hz (de fuente externa), Ethernet (10/100BASE-T), 8 entradas digitales, 3 reles forma C, 4 salidas de estado solido Form A), Password protegido. EN50160 compliance monitoreo y IEC 61000-4-30 Cl. Medición.

1 consultar

Referencia Descripción indivisibleCantidad Precio S/
M8650A0C0H6E1A0A

ION8650: Clase 0.1s + IRIG-B, 128MB Memoria - Feature Set B + Class A (captura de formas de onda y transitorios con 1024 muestras /ciclo), Forma 9/29/36S Base - 57-277 VLN (autorango) 3-Elementos, 4-hilos / 2 1/2-Elementos, 4-hilos, 1, nominal 2 ó 5 A. entradad de corriente total 20 A. (24 Amp fault, start at 0.001A), Power Pigtail auxiliar: 65- 120 VAC, 80-160 VDC, 60Hz (de fuente externa), Plug tipo americano, puerto optico infrarojo, RS-232/485 y RS-485.

1 consultar

METSEION

ION7400: Clase 0,2S, voltaje (90-690V LL), Sag/swell, Captura formas de onda , 256 muestras/ciclos, protocolos ION, Modbus RTU, DNP 3.0, IEC 61850, 512MB memoria, Puerto óptico integrado, nominal 5A., 63th armónico (127th armónico por software), comunicación Ethernet 2 puertos para daisy chain (10/100BASE-T), 6 DI, 2 DO, paginas web integradas, pantalla color.

1 consultar

Analizadores de redes para aplicaciones de la industria

Analizadores de redes para aplicaciones de generación de energía

Referencias nuevas disponibles a partir de Marzo 2016

ION6200 ION7400 ION7550 / ION7650 ION
Para consultas de otras configuraciones y cotizaciones dirigirse al servicio de atención al cliente o a los distribuidores / especializados. ( Ver el capítulo Z)

3. Medición y Calidad de Energía

3

Software de gestión de la energía: PME

Gestión de la energía

StruxureWare Power Monitoring Expert (PME) Software de supervisión en niveles de operación que provee una completa

solución en la gestión de la energía para la industria, construcción, centro de datos, hospitales y empresas de energía etc.

relacionan costos por cortes de energía, tiempos de operación de los equipos, usando la información del software.

System PME v8.0 Referencia Marketing Long Description

Para nuevos sistemas o expansiones

Licencia Base PSWSANCZZSPEZZ PME Standard Edition BASE license (includes 1 Engineering Client) PSWSYNCZZSPEZZ PME Starter Edition (includes Server, 9 Entry-Range Devices,

SQL conectividad y notifi- caciones

IE7SQLCZSNPEZZ SQL Server 2012 License - 2 COREs PSWSONCZZSPEZZ OPC DA Server for Power Monitoring Expert software PSWSSNCZZNPEZZ Secondary Server for Power Monitoring Expert software PSWMVNCZZSPEZZ Event Notification Module for Power Monitoring Expert software

Sistemas escalables (equi- pos y usuarios)

PSWDENCZZNPEZZ Entry-Range Device for Power Monitoring Expert software PSWDMNCZZNPEZZ Mid-Range Device for Power Monitoring Expert software PSWDSNCZZNPEZZ High-End Device for Power Monitoring Expert software PSWCENCZZNPEZZ Engineering Client for Power Monitoring Expert software PSWCWNCZZNPEZZ Web Client for Power Monitoring Expert software PSWDZNCZZSPEZZ Unlimited Devices for Power Monitoring Expert software PSWCZNCZZSPEZZ Unlimited Engineering and Web Clients for Power Monitoring Expert software

Módulos de aplicación

PSWMBNCZZSPEZZ Billing Module for Power Monitoring Expert software PSWMZNCZZSPEZZ Energy Analysis Module for Power Monitoring Expert software PSWMNNCZZSPEZZ Power Efficiency Module for Power Monitoring Expert software

Para actualizaciones al PME v8.

Licencia Base

PSWSANPAZSPEZZ PME Standard Edition BASE license version upgrade (includes 1 Engineering Client) PSWSYNPAZSPEZZ PME Starter Edition version upgrade (includes Server, 9 Entry-Range Devices,

SQL conectividad y notifi- caciones

PSWSONPAZSPEZZ OPC DA Server version upgrade from IONE, SPM7, or SMS to Power Monitoring Expert PSWSSNPAZNPEZZ Secondary Server for Power Monitoring Expert software version upgrade PSWMVNPAZSPEZZ Event Notification Module free version upgrade from v7.0 or v7.

Sistemas escalables (equi- pos y usuarios)

PSWDENPAZNPEZZ Entry-Range Device for Power Monitoring Expert software version upgrade PSWDMNPAZNPEZZ Mid-Range Device for Power Monitoring Expert software version upgrade PSWDSNPAZNPEZZ High-End Device for Power Monitoring Expert software version upgrade PSWCENPAZNPEZZ Engineering Client for Power Monitoring Expert software version upgrade PSWCWNPAZNPEZZ Web Client for Power Monitoring Expert software version upgrade PSWDZNPAZSPEZZ Unlimited Devices for Power Monitoring Expert software version upgrade PSWCZNPAZSPEZZ Unlimited Engineering and Web Clients for Power Monitoring Expert software upgrade

Módulos de aplicación

PSWMBNPAZSPEZZ Billing Module free version upgrade from v7.2 or for SMS Migrations PSWMNNPAZSPEZZ Power Efficiency Module free version upgrade from PUE Module v7.0 or v7.2, Losses

DVD de Reemplazo

PSWPMESTD80DVD PME Standard Edition DVD only PSWPMESTR80DVD PME Starter Edition DVD only

Para consultas de otras configuraciones y cotizaciones dirigirse al servicio de atención al cliente o a los distribuidores / especializados. ( Ver el capítulo Z)

schneider-electric.com.pe

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Para redes con neutro aislado : VigilOhm

Continuidad de Servicio

Los controladores permanentes de aislamiento (CPA) de la familia Vigilohm permiten detectar la primera falla de aislamiento

en sistemas eléctricos con neutro aislado (IT); lo cual es prioritario; con la finalidad de asegurar y mantener la continuidad del

servicio eléctrico, evitando la interrupción total o parcial del proceso y las perdidas de producción.

Controlador permanente de aislamiento (CPA):

Estos controladores son obligatorios en un sistema de neutro aislado IT.

El controlador permanente de aislamiento inyecta tensión

de CC o de CA de baja frecuencia entre la red y la tierra. A

continuación se mide la intensidad resultante que fluye a

través del CPA.

El valor de aislamiento se calcula a partir de esta intensidad de

baja frecuencia.

El CPA indica localmente el defecto en el panel frontal en

función del umbral regulable configurado en el dispositivo.

También activa una salida de relé conectada a un indicador

acústico o visual.

Controladores Permanentes de aislamiento

Localizadores de Falla

Accesorios

Sensores

Referencia Descripción indivisibleCantidad Precio S/

IMD-IM400 IM400resistencia de aislamiento, fugas a tierra, capacitancia, comunicación Modbus.: Controlador permanente de aislamiento para redes IT, AC/DC, hasta 830 VAC/480VDC, Medición de 1 5,850.

IMD-IM20 IM20resistencia de aislamiento, fugas a tierra, 60uF: Controlador permanente de aislamiento para redes IT, AC/DC, hasta 600 VAC/345VAC, Medición de, capacitancia, comunicación Modbus. 1 3,180.

IMD-IM20-H IM20-Hfugas a tierra, capacitancia, comunicación Modbus.: CPA para redes IT para Hospitales, AC/DC, hasta 230 VAC/VAC, Medición de resistencia de aislamiento, 1 3,588.

IMD-IM9-OL IM9-OLcorrespondiente.: CPA para motores, AC sin tensión, impide el accionamiento del motor cuando esta bajo del umbral 1 933.

Referencia Descripción indivisibleCantidad Precio S/

50536 XD312: Localizador de falla(defecto de aislamiento) para 12 circuitos, para IM400 y IM20, sin conexión física. 1 2,762. 50536-H XD312-Hexclusivo para aplicación hospitalaria.: Localizador de falla(defecto de aislamiento) para 12 circuitos, para IM400 y IM20, sin conexión física 1 3,151.

50288 XRM + Pinzasdiámetro utilizarse con IM400 y IM20: Kit de localizador de falla de aislamiento móvil, incluye equipo de detección pinza de 100mm 1 3,551.

Referencia Descripción indivisibleCantidad Precio S/

Sensores Toroide cerrado para el uso de relés Vigirex ( Ver página 1/08) 1 -

Referencia Descripción indivisibleCantidad Precio S/

50168 HRPaislamiento del sistema.: Modulo de^ señalización remota para aplicaciónes hospitalarias, informa en tiempo real el estado del 1 834.

IM400 IM20 / IM20-H IM9-OL XD312 / XD312-H XRM + Pinzas HRP

schneider-electric.com.pe

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Reactancias: Varplus DR

Calidad de Energía

Las Reactancias desintonizadas Varplus DR han sido diseñadas para proteger a los condensadores ante la contaminación

de armónicos presente en las redes eléctricas. El uso de acuerdo a las recomendaciones de fabrica permiten un mejor

desempeño del banco de condensadores prolongando su vida útil y maximizando su inversión.

Condiciones de funcionamiento

  • Uso interior.
  • Temperatura de almacenamiento. - 40 ° C, +60 ° C.
  • Resistencia ambientes salinos. 250 horas aprox.

Directrices de instalación

  • Requiere ventilación forzada.
  • Vertical, reactor enrollado para una mejor disipación del

calor.

  • Como el reactor desintonizado está dotado de protección

térmica, debe utilizar un contactor NC para desconectar

el paso en caso de sobrecalentamiento.

Características

  • Trifasicos, tipo seco, con circuito magnético, impregnado

en resina epoxi.

  • Refrigeración natural.
  • Grado de protección. IP00.
  • Norma. IEC 60289, EN 60289.
  • Orden de desintonización (de acuerdo a la impedancia),
  • Tolerancia de la inductancia (L) por fase. 5%.
  • Nivel de aislamiento. 1,1 kV.
  • Isc térmica soportada. 25 x IRMS, 2 x 0,5 seg.
Referencia Tensión desintonización (%)Factor de Potencia(kVar)^ Inductancia(mH)^ IMP^

(2)

(A)
W
(mm)
W
(mm)
D
(mm)
D
(mm)
H
(mm)
Peso
(kg)
Cantidad
indivisible Precio S/

LVR05125B22T 220V 5.7 % 12.5 0.67 43 240 200 160 125 220 13 1 consultar LVR05250B22T 220V 5.7 % 25 0.33 87 240 200 160 125 220 18 1 consultar LVR05250B40T 400V 5.7 % 25 1 46 240 200 160 125 220 17 1 consultar LVR05500B40T 400V 5.7 % 50 0.51 92 260 200 200 125 270 22 1 consultar LVR07250B40T 400V 7% 25 2.8 39 240 200 160 125 220 18 1 consultar LVR07500B40T 400V 7% 50 1.4 77 260 200 200 125 270 33 1 consultar LVR14250B40T 400V 14% 25 2.8 39 240 200 160 125 220 18 1 consultar LVR14500B40T 400V 14% 50 1.4 77 260 200 200 125 270 33 1 consultar LVR05125B48T 480V 5.7 % 12.5 2.9 19.2 240 200 160 125 220 13 1 consultar LVR05250B48T 480V 5.7 % 25 1.5 38 240 200 160 125 220 18 1 consultar LVR05500B48T 480V 5.7 % 50 0.74 77 260 200 200 125 270 25 1 consultar LVR05X00B48T 480V 5.7 % 100 0.37 154 350 200 220 125 350 40 1 consultar

Dimensiones

LVR05250B40T

Para consultas de otras configuraciones y cotizaciones dirigirse al servicio de atención al cliente o a los distribuidores / especializados. ( Ver el capítulo Z)

3. Medición y Calidad de Energía

3

Precios sujetos a cambio sin previo aviso. No incluye IGV. Valido a partir del 1 de Enero.

Reguladores de pasos: Varplus Logic

Calidad de Energía

La compensación de energía reactiva automática permite una optimización del equipamiento usándolo solo cuando se requiere.

Los reguladores Varplus Logic miden permanentemente el cos φ de la instalación y controlan la conexión y desconexión de los

pasos para llegar en todo momento al cos φ objetivo, mejorando las condiciones y el desempeño del banco de condensadores.

Tabla de Funciones

Salida de relays AC 2A / 250V 1A / 400 V 5A / 250V DC 0.6A / 60 V 2A / 24 V 1A / 48V Grado de protección IP 41 (frontal) IP20 (posterior) Medición de corriente 0 a 5A 10A máx. Alimentación Auxiliar NR6 / NR12 NRC12 VL6 / VL Numero de pasos 06-dic 12 06-dic

Tensión de Alimentación y medición VAC , 50 / 60HZ

88 a 130 185 a 265 90 a 550 320 a 460 Tipo de conexión Fase-Neutro, Fase-Fase ■ ■ ■ Entradas de corriente CT……9600/ 5A ó 1A ■ CT 25/5A…6000/ 5A ■ ■ CT 25/1A….6000/5A ■ Configuración del cos ϕ deseado 0.85 ind ….0.9 cap. ■ ■ Posibilidad de doble configuración del cos ϕ ■ ■ Precisión ± 5% ± 2% ± 1% Tiempo de reconexión 10 a 6500 s ■ 10 a 600 s ■ 10 a 900 s ■ Operación en 4 cuadrantes para aplicaciones de generación ■ ■ Protocolo de comunicación Modbus ■ ■

Referencias nuevas disponibles a partir de Mayo 2016

VPL06N / VPL12N 52448 / 52449 52450 52451

Reguladores de pasos

Reguladores de pasos

Referencia Descripción indivisibleCantidad Precio S/

52448 (1)^ NR6: Regulador de energía reactiva de 6 pasos, Histórico de alarmas, 1 1,653. 52449 (2)^ NR12: Regulador de energía reactiva de 12 pasos 1 2,231. 52450 (2)^ NRC12: Regulador de energía reactiva de 12 pasos, con opción de comunicación Modbus a través de modulo. 1 2,231. VPL06N VL6reactiva , 19th armónicos,: Regulador de energía reactiva de 6 pasos, comunicación Modbus doble cos phi, mide energía activa y 1 1,653.

VPL12N VL12reactiva , 19th armónicos,: Regulador de energía reactiva de 12 pasos, comunicación Modbus doble cos phi, mide energía activa y 1 2,231.

Referencia Descripción indivisibleCantidad Precio S/

52451 MCU-01: modulo de comunicación Fibra Óptica a Modbus para NRC12 1 1,685.

(1) (^) Remplazado por el equipo VPL06N. (2) (^) Remplazado por el equipo VPL12N.
