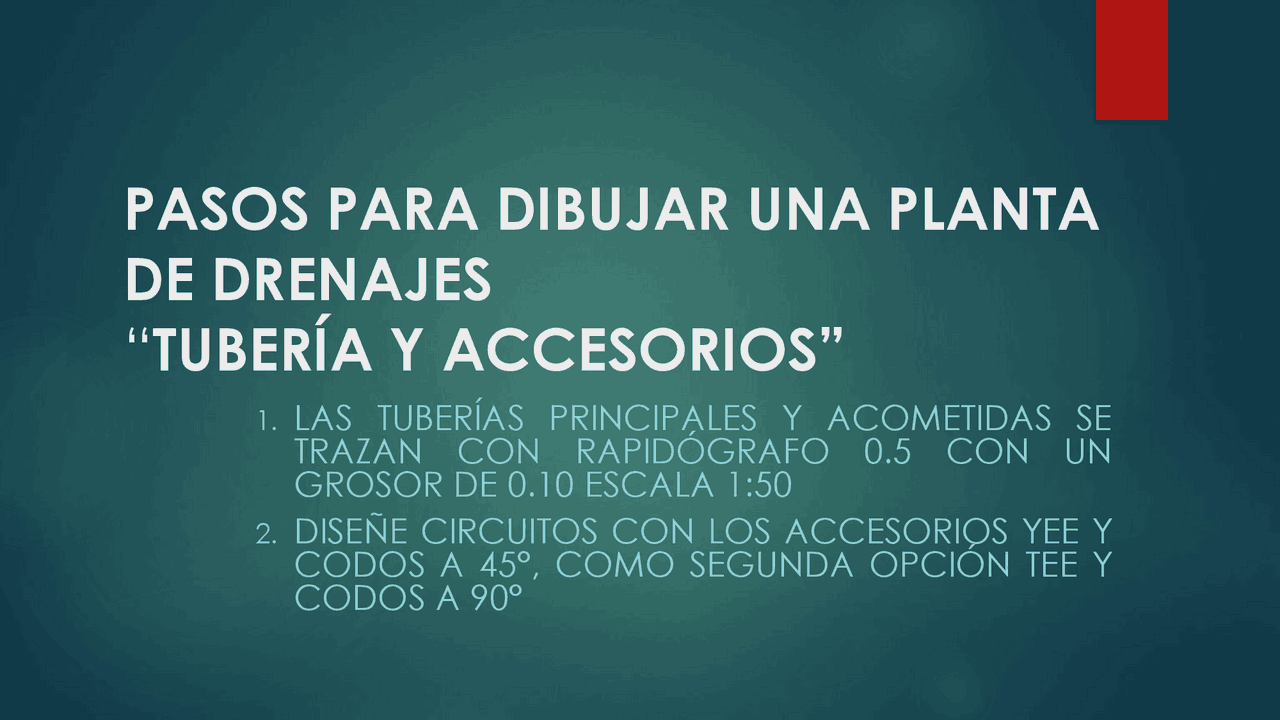

PASOS PARA DIBUJAR UNA PLANTA
DE DRENAJES
“TUBERÍA Y ACCESORIOS”
1. LAS TUBERÍAS PRINCIPALES Y ACOMETIDAS SE
TRAZAN CON RAPIDÓGRAFO 0.5 CON UN
GROSOR DE 0.10 ESCALA 1:50
2. DISEÑE CIRCUITOS CON LOS ACCESORIOS YEE Y
CODOS A 45°, COMO SEGUNDA OPCIÓN TEE Y
CODOS A 90°
pf3
pf4

Vista previa parcial del texto

¡Descarga Drenajes arquitectura y más Apuntes en PDF de Dibujo técnico solo en Docsity!

PASOS PARA DIBUJAR UNA PLANTA

DE DRENAJES

“ TUBERÍA Y ACCESORIOS”

1. LAS TUBERÍAS PRINCIPALES Y ACOMETIDAS SE

TRAZAN CON RAPIDÓGRAFO 0. 5 CON UN

GROSOR DE 0. 10 ESCALA 1 : 50

2. DISEÑE CIRCUITOS CON LOS ACCESORIOS YEE Y

CODOS A 45 °, COMO SEGUNDA OPCIÓN TEE Y

CODOS A 90 °

CIRCUITO DE AGUAS NEGRAS:

  1. UBICAR LOS ARTEFACTOS: RETRETES, LAVATRASTOS, LAVABOS, PILAS, ETC.
  2. TRAZAR LA MEJOR RUTA DE LA TUBERÍA PRINCIPAL DIRIGIDA HACIA LA CANDELA, SIN OLVIDAR EL SIFÓN A SEGUIR.
  3. UNIR LOS ARTEFACTOS A LA TUBERÍA PRINCIPAL (ACOMETIDAS) Y DIBUJE LOS ACCESORIOS.
  4. EN LA TUBERÍA PRINCIPAL SE ROTULA PVC Ø 4 ”
  5. AL INICIO DE LAS ACOMETIDAS DEBE INDICAR EL REDUCIDOR CON UNA R Y SE INDICA PVC Ø 2 ” EXCEPTO LA ACOMETIDA DEL RETRETE.
  6. EN EL SEGUNDO NIVEL SE ROTULA LA TUBERÍA PRINCIPAL COMO PVC Ø 3 ” LAS BAJAS DE AGUAS NEGRAS COMO BAP PVC Ø 3 ” Y LAS ACOMETIDAS PVC Ø 2 ”
  7. LOS TUBOS DE BAJADAS DE AGUAS NEGRAS DEBEN IR DENTRO DE LOS MUROS PERO NO DENTRO DE LAS COLUMNAS.
  8. ASHURAR LAS TUBERIAS DE AGUSA NEGRAS.

EN LOS DOS CIRCUITOS:

  1. INDICAR EL PORCENTAJE DE DESNIVEL Y LA DIRECCIÓN CON UNA FLECHA EN CADA TUBO. ( 2 % →)
  2. DIBUJAR LA CANDELA MUNICIPAL CON EL CIRCULO NO: 14 , RAPIDÓGRAFO
    1. 5 Y ROTULE “CANDELA” A 3 MM
  3. ROTULAR: “PLANTA DE DRENAJES” Y ESCALA 1 : 50 A 5 MM CON RAPIDÓGRAFO 0. 5
  4. ROTULAR EL CAJETÍN.
