EDIFICIOS (CI178)
Práctica Calificada Nº 3
Ciclo 2020-02
Nombre : …………………………………………………………............Código :………………..Nota:…………
Sección : CIA1
Profesor : Ing. José María Pineda Mayta
Tiempo : 110 minutos
Entrega : 25 Noviembre, antes de las 13:30pm en el AV del curso
Indicaciones:
1. La PC3 es una Evaluación que debe ser entregada antes de las 13:30pm del miércoles 25 de Nov.
2. La Tarea se subirá al AV en archivo pdf bajo el Formato: Apellido_Nombre_Código.pdf
3. La Evaluación se presentará en papel de fondo blanco, con letra legible y el sustento completo.

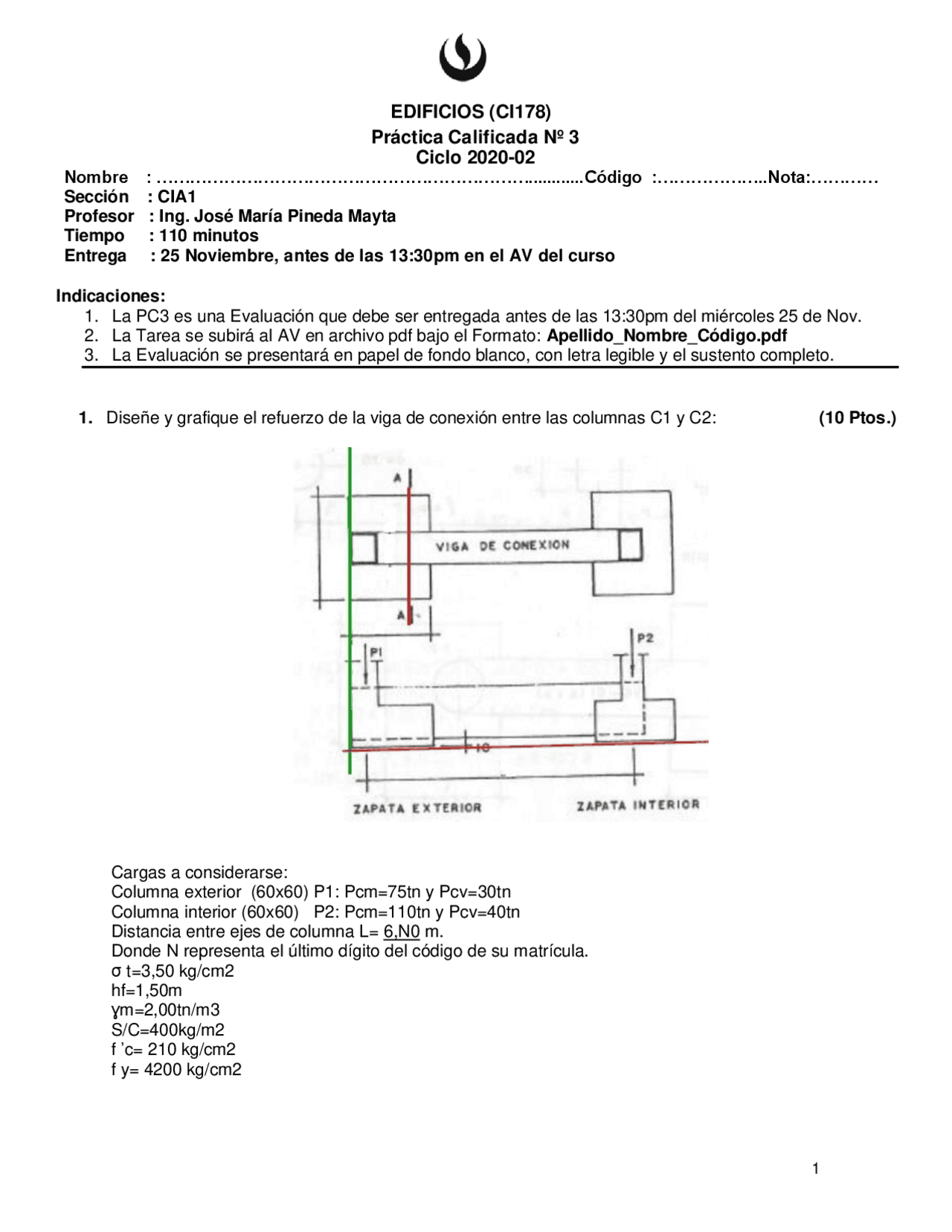

1. Diseñe y grafique el refuerzo de la viga de conexión entre las columnas C1 y C2: (10 Ptos.)
Cargas a considerarse:
Columna exterior (60x60) P1: Pcm=75tn y Pcv=30tn
Columna interior (60x60) P2: Pcm=110tn y Pcv=40tn
Distancia entre ejes de columna L= 6,N0 m.
Donde N representa el último dígito del código de su matrícula.
σ t=3,50 kg/cm2
hf=1,50m
ɣm=2,00tn/m3
S/C=400kg/m2
f ’c= 210 kg/cm2
f y= 4200 kg/cm2
