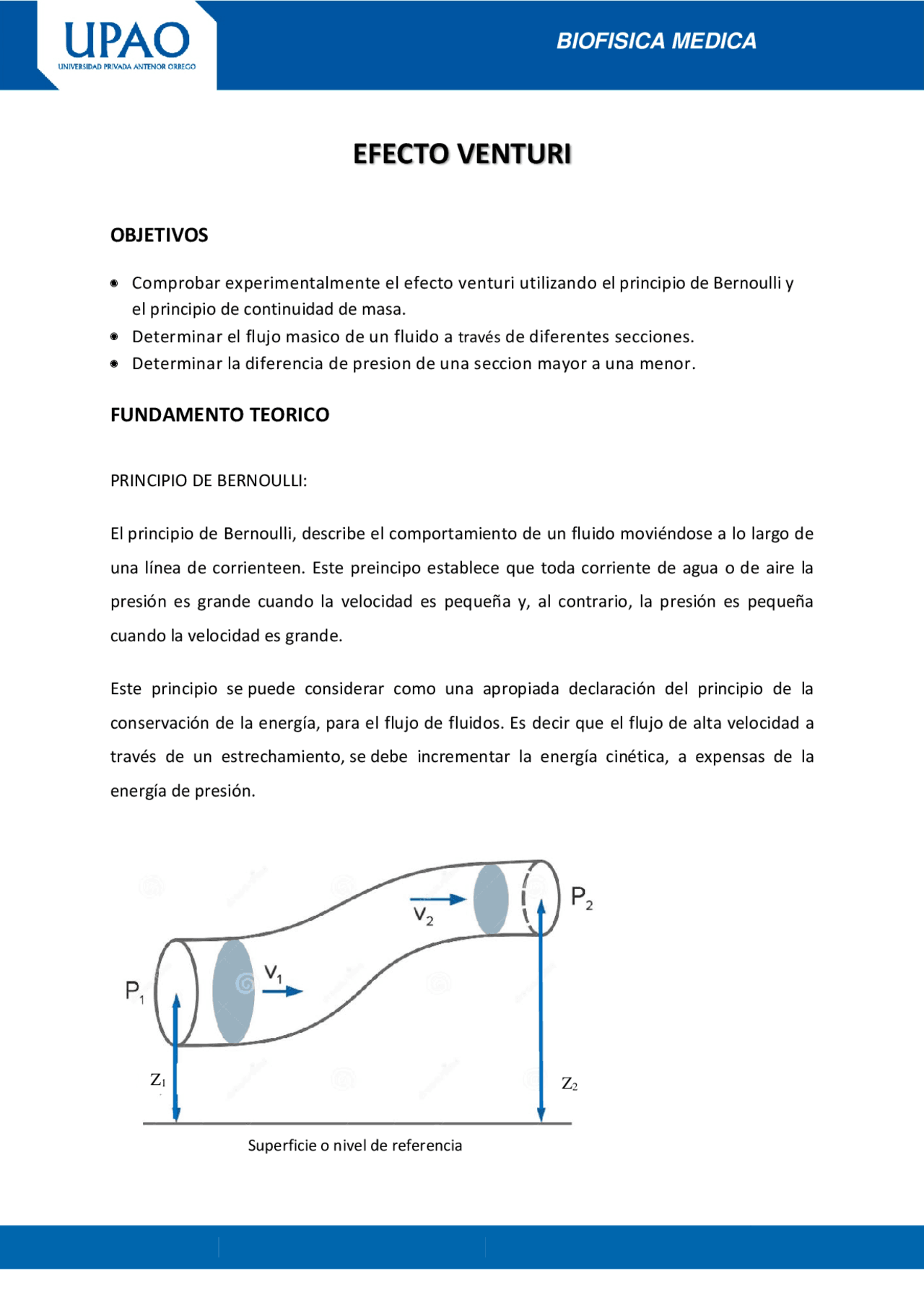

EFECTO VENTURI
OBJETIVOS
- Comprobar experimentalmente el efecto venturi utilizando el principio de Bernoulli y el principio de continuidad de masa.
- Determinar el flujo masico de un fluido a través de diferentes secciones.
- Determinar la diferencia de presion de una seccion mayor a una menor.
FUNDAMENTO TEORICO
PRINCIPIO DE BERNOULLI:
El principio de Bernoulli, describe el comportamiento de un fluido moviéndose a lo largo de una línea de corrienteen. Este preincipo establece que toda corriente de agua o de aire la presión es grande cuando la velocidad es pequeña y, al contrario, la presión es pequeña cuando la velocidad es grande.
Este principio se puede considerar como una apropiada declaración del principio de la conservación de la energía, para el flujo de fluidos. Es decir que el flujo de alta velocidad a través de un estrechamiento, se debe incrementar la energía cinética, a expensas de la energía de presión.
Z (^1) Z 2
Superficie o nivel de referencia
Ecuacion de Bernouilli
Donde:
P: Presion.
𝜌𝜌: Dendidad del fluido.
𝜌𝜌: Acelracion de la gravedad.
Z 1 : Altura respecto a la superficie nivel de referencia.
𝑣𝑣: Velocidad del fluido.
Ecuación de continuidad. Se basa en la conservación de la masa y trata que cuando un fluido fluye por un conducto de diámetro variable, su velocidad cambia debido a que la sección transversal varía. Se basa en que el caudal o Gasto (Q) del fluido ha de permanecer constante a lo largo de toda la conducción.
Donde:
Q: caudal o gasto
V: volumen
𝑣𝑣: Velocidad del fluido
A: Area de la sección por donde pasa el fluido.
Flujo másico : es la cantidad de masa del fluido que fluye a través de una tubería en un segundo.
ɸ = 𝑚𝑚𝑡𝑡 = 𝜌𝜌 𝑡𝑡𝑉𝑉 = 𝜌𝜌𝑄𝑄 … (3)
NOMBRE: NR
1. RESUMEN ( )
En esta práctica de laboratorio denominada efecto Venturi se procedió a realizar cinco medidas en el simulador, de diámetro 2 metros modifiqué su diámetro a 1,8; 1,6; 1,4; y 1 en dos fluidos (miel y agua) de diferente densidad cada uno, anoté sus velocidades y presiones, al usar las fórmulas del marco teórico comprobé que las velocidades y presiones tienen una relación, anoté para esto los resultados en dos tablas y procedí a comparar dichos resutados, verifiqué lo que el marco teórico de este laboratorio nos ofreció en un primer instante.
2. MATERIALES E INSTRUMENTOS ( )
Materiales Instrumentos Precisión Papel bond Velocimetro 0,1 m/s Lápiz Barometro 0,001 KPa Calculadora Regla 0,2 m Borrador
3. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( )
FLUIDO: AGUA
- Anotar el valor d la densidad del agua:
ρ= ………………1000 kg/m 3 ……………….
- Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección D= …………………..…2 m…………………….; v = ……………………1,6 m/s……………………..
- Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla N° 1. Tabla N°01: Diametro y velocidad del fluido en la sección 2, cuando el fluido es agua
Sección 2 Diametro(m)^ Velocidad(m/s) 1 1,8 m 2 m/s 2 1,6 m 2,4 m/s 3 1,4 m 3,4 m/s 4 1,0 m 6,3 m/s
Seccion 1 Seccion 2
7. ANÁLISIS, RESULTADOS Y DISCUSIÓN ( )
FLUIDO: AGUA
1. Completar la tabla N°03 con los datos obtenido en la tabla N° 01, correspondiente para el agua. Tabla N°03.
Sección 1
Area de la sección 1
Velocidad (m/s)
Caudal (Q) (m 3 /s) Flujo (ф 1 )
Sección 2
Area de la sección 2
Velocidad (m/s)
Caudal (Q) (m 3 /s) Flujo (ф 2 ) 3,14 m 2 1,6 m/s 5, m 3 /s 5024 kg/s
1 2,54 m^2 2 m/s^ 5, m 3 /s
5080 kg/s 2 2,01 m^2 2,4 m/s^ 4, m 3 /s
4820 kg/s 3 1,54 m^2 3,4 m/s^ 5, m 3 /s
5240 kg/s 4 0,79 m^2 6,3 m/s^ 4, m 3 /s
4980 kg/s
- Halle el promedio del flujo 2:
Promedio ф����𝟐𝟐= ……………5030 kg/s ……….……
- Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4) del fundamento teorico y luego anotar en la siguiente tabla: Tabla N°04.
n P 1 - P2 (KPa) 1 0,720 KPa 2 1,600 KPa 3 4,500 KPa 4 18,565 KPa
FLUIDO: MIEL
4. Completar la tabla N°05 con los datos obtenido en la tabla N° 02, correspondiente para la miel. Tabla N°05.
- Halle el promedio del flujo 2:
Promedio ф����𝟐𝟐= ……………7142,6 kg/s ……….……
- Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4) del fundamento teorico, y luego, anotar en la siguiente tabla: Tabla N°06.
Sección 1
Area de la sección 1
Velocidad (m/s)
Caudal (Q) (m 3 /s) Flujo (ф 1 ) Sección 2
Area de la sección 2
Velocidad (m/s)
Caudal (Q) (m 3 /s) Flujo (ф 2 ) 3,14 m 2 1,6 m/s 5, m 3 /s 7134, 8
1 2,54 m^2 2 m/s^ 5, m 3 /s
7213, kg/s 2 2,01 m^2 2,4 m/s^ 4, m 3 /s
6844, kg/s 3 1,54 m^2 3,4 m/s^ 5, m 3 /s
7440, kg/s 4 0,79 m^2 6,3 m/s^ 4, m 3 /s
7071, kg/s
n P 1 - P2 (KPa) 1 1,0224 KPa 2 2,272 KPa 3 6,390 KPa 4 26,3623 KPa
resultado el corazón tratará de bombear con más fuerza, lo cual puede llevar que se presente insuficiencia cardiaca congestiva.
- Explicar el efecto Venturi en el uso en máscaras para la administración de
concentraciones exactas de oxígeno, especialmente para controlar la FiO2. − En este tipo de mascarilla se puede controlar mediante una válvula la concentración de oxígeno que en el ambiente es de 21% a un porcentaje deseado y exacto, mediante el cambio del diámetro del tubo y una ventana que nos permite modificar y mezclar el oxígeno del ambiente con el del tanque y todo esto gracias al efecto Venturi.
9. BIBLIOGRAFÍA ( )
(autor, titulo, editorial, fecha, N° de edición , página) − Jaldo MR. Análisis estructural y funcional de las mascarillas de efecto venturi. Universidad de Málaga; 1988. − Eteroviic JE, Fauroux LE, Degaetanii OJ, González R. APLICACIÓN TEORICA DEL EFECTO VENTURI EN MICRO TURBINAS HIDRAULICAS [Internet]. Com.ar. [citado el 22 de junio de 2021]. Disponible en: https://caim2018.com.ar/gestor/wp- content/uploads/2018/10/221.pdf − José LR. EFECTO VENTURI [Internet]. Como-funciona.co. 2017 [citado el 22 de junio de 2021]. Disponible en: https://como-funciona.co/el-efecto-venturi/
10. CALIDAD Y PUNTUALIDAD ( )
