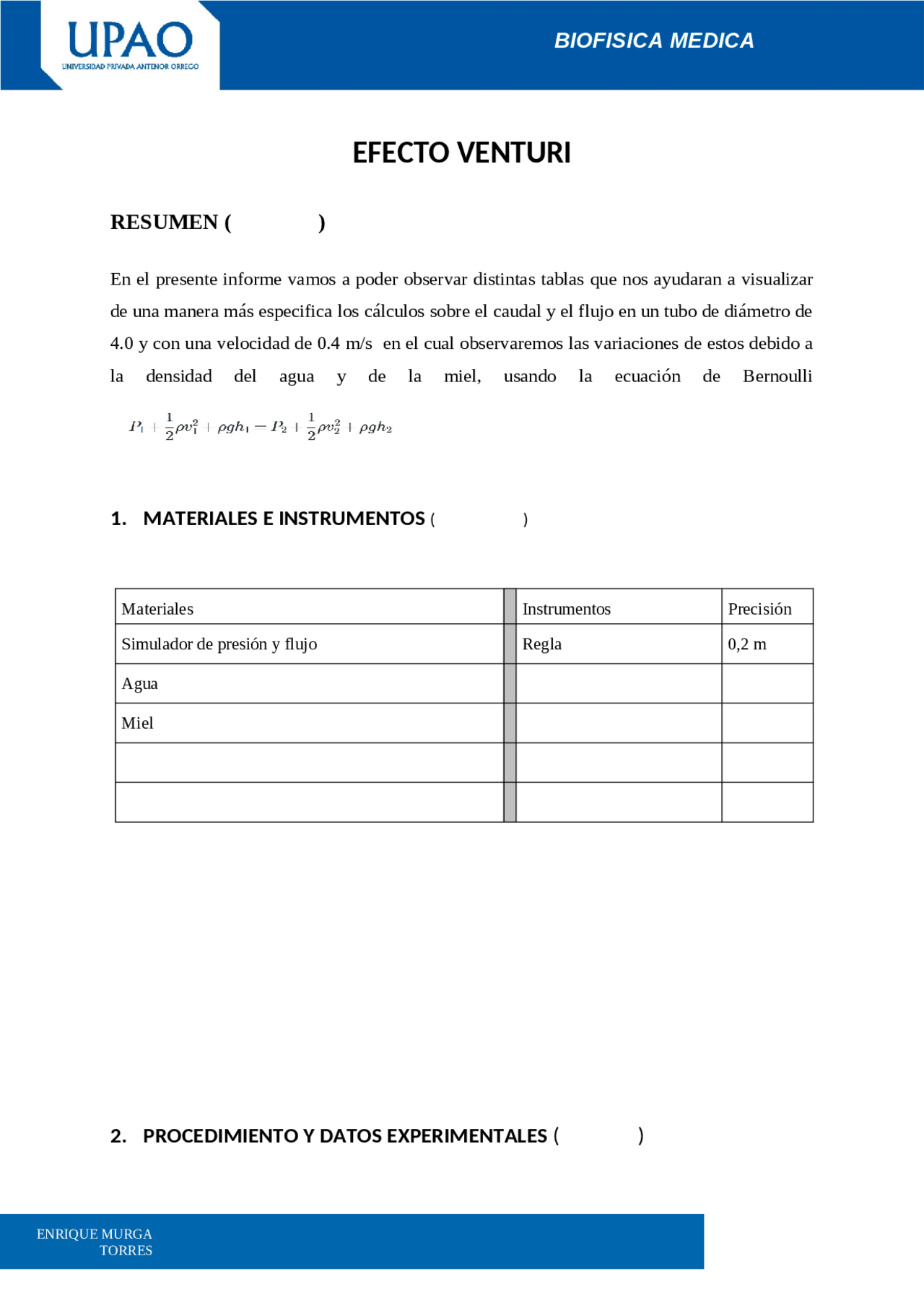

EFECTO VENTURI
RESUMEN ( )
En el presente informe vamos a poder observar distintas tablas que nos ayudaran a visualizar
de una manera más especifica los cálculos sobre el caudal y el flujo en un tubo de diámetro de
4.0 y con una velocidad de 0.4 m/s en el cual observaremos las variaciones de estos debido a
la densidad del agua y de la miel, usando la ecuación de Bernoulli
1. MATERIALES E INSTRUMENTOS ( )
Materiales Instrumentos Precisión
Simulador de presión y flujo Regla 0,2 m
Agua
Miel
2. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( )
ENRIQUE MURGA
TORRES
FLUIDO: AGUA
- Anotar el valor d la densidad del agua:
ρ= 1000 kg/m
- Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección
D=4.0 m ; v = 0.4m/s
- Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el
diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla
N° 1.
Tabla N°01: Diámetro y velocidad del fluido en la sección 2, cuando el fluido es
agua
FLUIDO: MIEL
Seccion 1
Seccion 2
Sección 2
Diámetro
(m)
Velocidad (m/
s)
2. Halle el promedio del flujo 2:
Promedio
ф 2
= 4951.
3. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teorico y luego anotar en la siguiente tabla:
Tabla N°04.
4. Completar la tabla N°05 con los datos obtenido en la tabla N° 02,
correspondiente para la miel.
Tabla N°05.
Sección
1
Area de la
sección 1
Velocidad
(m/s)
Caudal
(Q)
(m
3 /s)
Flujo
(ф 1 )
Secció
n 2
Area de la
sección 2
Velocidad
(m/s)
Caudal
(Q)
(m
3 /s)
Flujo
(ф 2 )
1 12.56 0.4 5.024 7134.
1 11.34 0.40 4.53 6438.
2 4.52 1.10 4.97 7062.
3 1.54 3.30 5.08 7209.
4 0.79 6.30 4.95 7022.
5. Halle el promedio del flujo 2:
n P 1 - P 2 (Pa)
Promedio
ф 2
= 6933.
6. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teorico, y luego, anotar en la siguiente tabla:
Tabla N°06.
RESULTADOS
Sección
AGUA MIEL
ф 1
ф 2
P
1
- P
2
ф 1
ф 2
P
1
- P
2
1
5024 kg/
s (^) 0.
KPa
7134.
kg/s
9.11 Kpa
2
4951.
kg/s
6933.
kg/s
DISCUSIÓN
Después de haber realizado los cálculos respectivos, en el caso del fluido del agua obtuvimos
como resultado FLUJO 1 = 5024 kg/s FLUJO 2= 49.51 kg/s con una diferencia de presión
promedio de 0.9025 en el caso del fluido de la miel obtuvimos como FLUJO 1 = 7134.08 y
como FLUJO 2 6933.43 con una diferencia de potencia de 9.
Después de estos resultados se llegó a la conclusión que la miel al ser más espesa que el agua
este tiende a variar un poco en la velocidad los cuales los factores hacen variar los resultados
del caudal en pequeñas partes decimales y el flujo en gran porción
