NOMBRE: _______________________________________
FECHA: ____________________ PERIODO: P-65

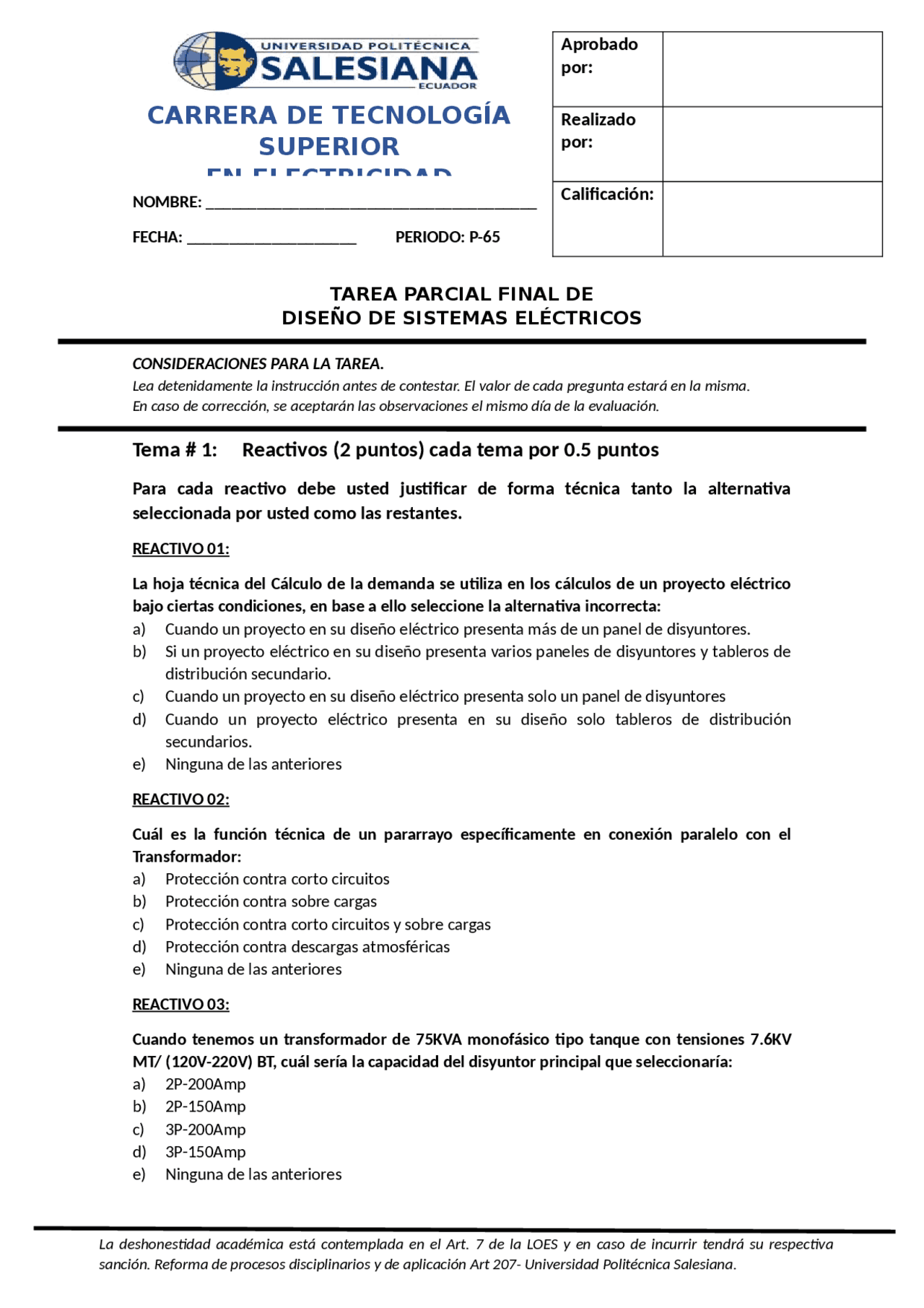

TAREA PARCIAL FINAL DE
DISEÑO DE SISTEMAS ELÉCTRICOS
CONSIDERACIONES PARA LA TAREA.
Lea detenidamente la instrucción antes de contestar. El valor de cada pregunta estará en la misma.
En caso de corrección, se aceptarán las observaciones el mismo día de la evaluación.
Tema # 1: Reactivos (2 puntos) cada tema por 0.5 puntos
Para cada reactivo debe usted justificar de forma técnica tanto la alternativa
seleccionada por usted como las restantes.
REACTIVO 01:
La hoja técnica del Cálculo de la demanda se utiliza en los cálculos de un proyecto eléctrico
bajo ciertas condiciones, en base a ello seleccione la alternativa incorrecta:
a) Cuando un proyecto en su diseño eléctrico presenta más de un panel de disyuntores.
b) Si un proyecto eléctrico en su diseño presenta varios paneles de disyuntores y tableros de
distribución secundario.
c) Cuando un proyecto en su diseño eléctrico presenta solo un panel de disyuntores
d) Cuando un proyecto eléctrico presenta en su diseño solo tableros de distribución
secundarios.
e) Ninguna de las anteriores
REACTIVO 02:
Cuál es la función técnica de un pararrayo específicamente en conexión paralelo con el
Transformador:
a) Protección contra corto circuitos
b) Protección contra sobre cargas
c) Protección contra corto circuitos y sobre cargas
d) Protección contra descargas atmosféricas
e) Ninguna de las anteriores
REACTIVO 03:
Cuando tenemos un transformador de 75KVA monofásico tipo tanque con tensiones 7.6KV
MT/ (120V-220V) BT, cuál sería la capacidad del disyuntor principal que seleccionaría:
a) 2P-200Amp
b) 2P-150Amp
c) 3P-200Amp
d) 3P-150Amp
e) Ninguna de las anteriores
La deshonestidad académica está contemplada en el Art. 7 de la LOES y en caso de incurrir tendrá su respectiva
sanción. Reforma de procesos disciplinarios y de aplicación Art 207- Universidad Politécnica Salesiana.
CARRERA DE TECNOLOGÍA
SUPERIOR
EN ELECTRICIDAD
Aprobado
por:
Realizado
por:
Calificación:
