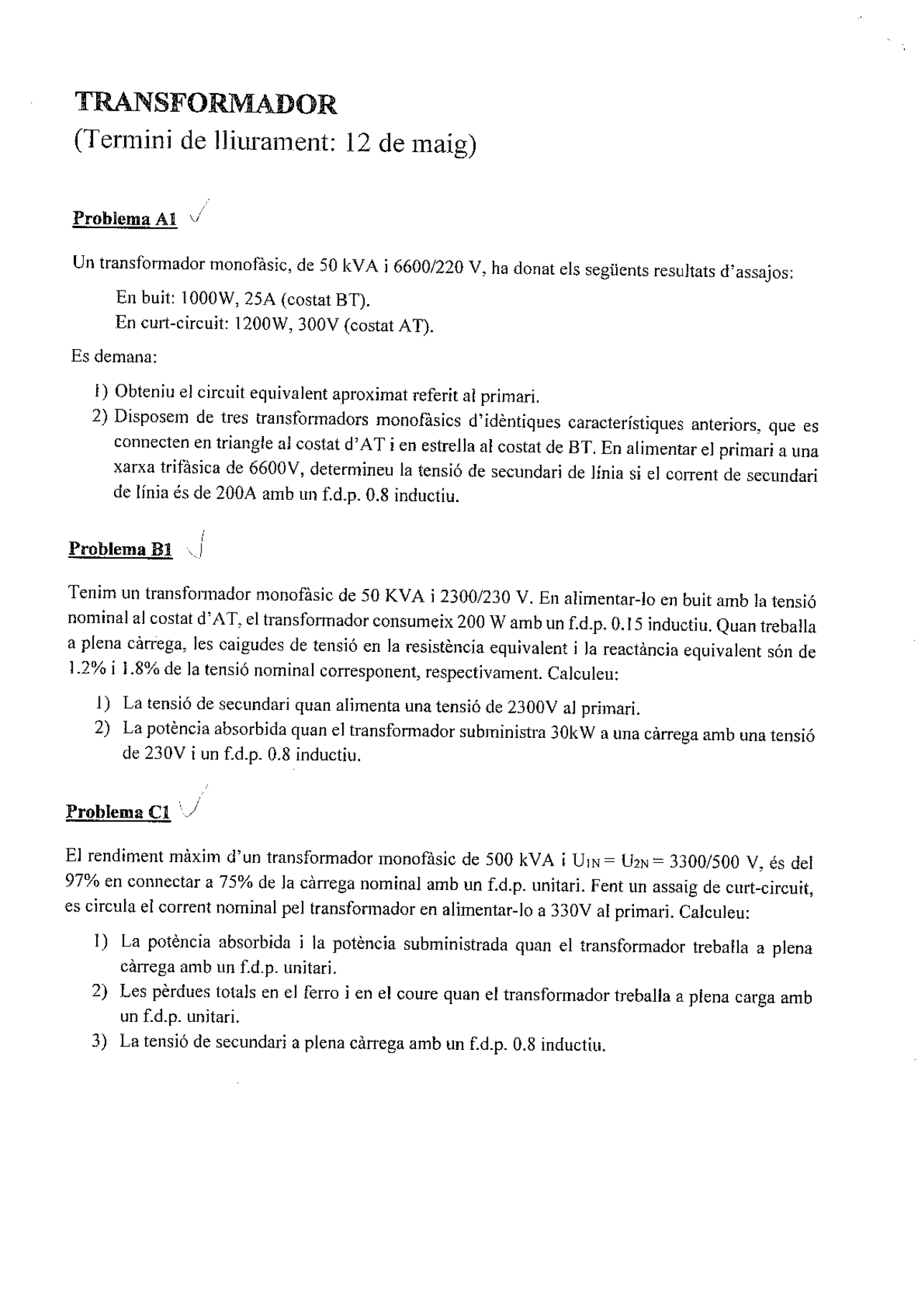

TRANSFORMADOR (Termini de Miurament: 12 de maig) Problema Ai Y Un transformador monofaásic, de 50 kVA ¡ 6600/220 V, ha donat els segiients resultats dassajos: En buit: 1000W, 25A (costat BT). En curt-circuit: 1200W, 300V (costat AD. Es demana: 1) Obteniu el circuit equivalent aproximat referit al primari. 2) Disposem de tres transformadors monofásics d'idéntiques característiques anteriors, que es connecten en triangle al costat d'AT ¡ en estrella al costat de BT, En alimentar el primaria una xarxa trifásica de 6600V, determineu la tensió de secundari de línia si el corrent de secundari de línia és de 200A amb un £.d.p. 0.8 inductiu. Problema B1 +. Tenim un transformador monofásic de 50 KVA ¡ 2300/230 V. En alimentar-lo en buit amb la tensió nominal al costat d*AT, el transformador consumeix 200 W amb un f.d.p. 0.15 inductiu. Quan treballa a plena cárrega, les caigudes de tensió en la resisténcia equivalent ¡ la reactáncia equivalent són de 1.2% i 1.8% de la tensió nominal corresponent, respectivament. Calcule: 1) La tensió de secundari quan alimenta una tensió de 2300V al primari. 2) La potencia absorbida quan el transformador subministra 30kW a una cárrega amb una tensió de 230V i un £.d.p. 0.8 inductiu. Problema C1 */ El rendiment máxim d*un transformador monofásic de 500 KVA i Uin= Usn = 3300/500 V, és del 97% en connectar a 75% de la cárrega nominal amb un £d.p. unitari. Fent un assaig de curt-circuit, es circula el corrent nominal pel transformador en alimentar-lo a 330V al primari. Calculeu: 1) La poténcia absorbida ¡ la poténcia subministrada quan el transformador treballa a plena cárrega amb un f.d.p. unitari. 2) Les pérdues totals en el ferro j en el coure quan el transformador treballa a plena carga amb un £.d.p. unitari. 3) La tensió de secundari a plena cárrega amb un f.d.p. 0.8 inductiu,
