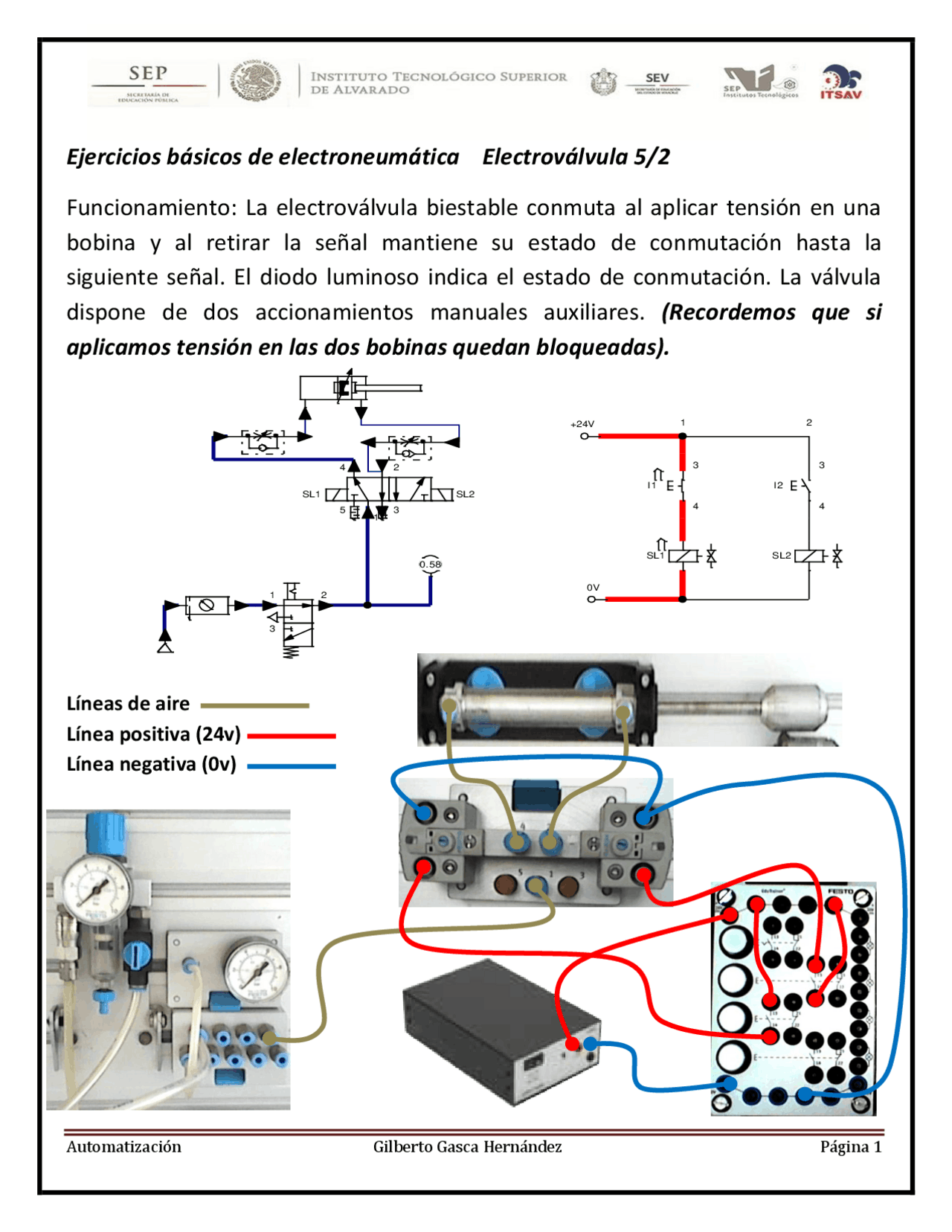

Ejercicios básicos de electroneumática Electroválvula 5/2
Funcionamiento: La electroválvula biestable conmuta al aplicar tensión en una
bobina y al retirar la señal mantiene su estado de conmutación hasta la
siguiente señal. El diodo luminoso indica el estado de conmutación. La válvula
dispone de dos accionamientos manuales auxiliares. (Recordemos que si
aplicamos tensión en las dos bobinas quedan bloqueadas).
Líneas de aire
Línea positiva (24v)
Línea negativa (0v)
4 2
513
SL1 SL2
21
3
0.58
+24V
I1
3
4
I2
3
4
SL1 SL2
0V
1 2
