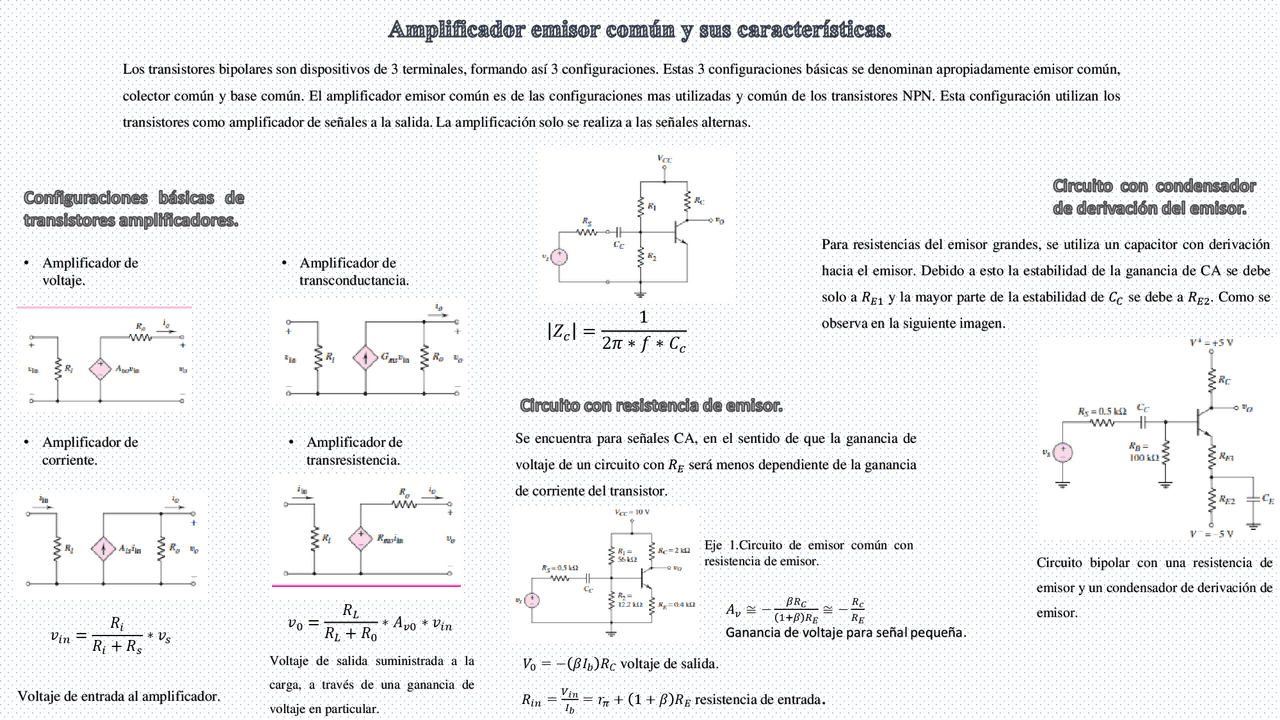

Los transistores bipolares son dispositivos de 3 terminales, formando así 3 configuraciones. Estas 3 configuraciones básicas se denominan apropiadamente emisor común,
colector común y base común. El amplificador emisor común es de las configuraciones mas utilizadas y común de los transistores NPN. Esta configuración utilizan los
transistores como amplificador de señalesa la salida. La amplificación solo se realiza a las señales alternas.
Amplificador de
voltaje.
Amplificador de
corriente.
Amplificador de
transconductancia.
Amplificador de
transresistencia.
𝑍𝑐=1
2𝜋 𝑓 𝐶𝑐
𝑣𝑖𝑛 =𝑅𝑖
𝑅𝑖+ 𝑅𝑠
𝑣𝑠
𝑣0=𝑅𝐿
𝑅𝐿+ 𝑅0
𝐴𝑣0 𝑣𝑖𝑛
Voltaje de entrada al amplificador.
Voltaje de salida suministrada a la
carga, a través de una ganancia de
voltaje en particular.
Se encuentra para señales CA, en el sentido de que la ganancia de
voltaje de un circuito con 𝑅𝐸será menos dependiente de la ganancia
de corriente del transistor.
Eje 1.Circuito de emisor común con
resistencia de emisor.
𝑉0= 𝛽𝐼𝑏𝑅𝐶voltaje de salida.
𝑅𝑖𝑛 =𝑉𝑖𝑛
𝐼𝑏= 𝑟
𝜋+ 1 + 𝛽 𝑅𝐸resistencia de entrada.
𝐴𝑣 𝛽𝑅𝐶
1+𝛽 𝑅𝐸 𝑅𝑐
𝑅𝐸
Ganancia de voltaje para señal pequeña.
Para resistencias del emisor grandes, se utiliza un capacitor con derivación
hacia el emisor. Debido a esto la estabilidad de la ganancia de CA se debe
solo a 𝑅𝐸1 yla mayor parte de la estabilidad de 𝐶𝐶se debe a 𝑅𝐸2. Como se
observa en la siguiente imagen.
Circuito bipolar con una resistencia de
emisor y un condensador de derivación de
emisor.
