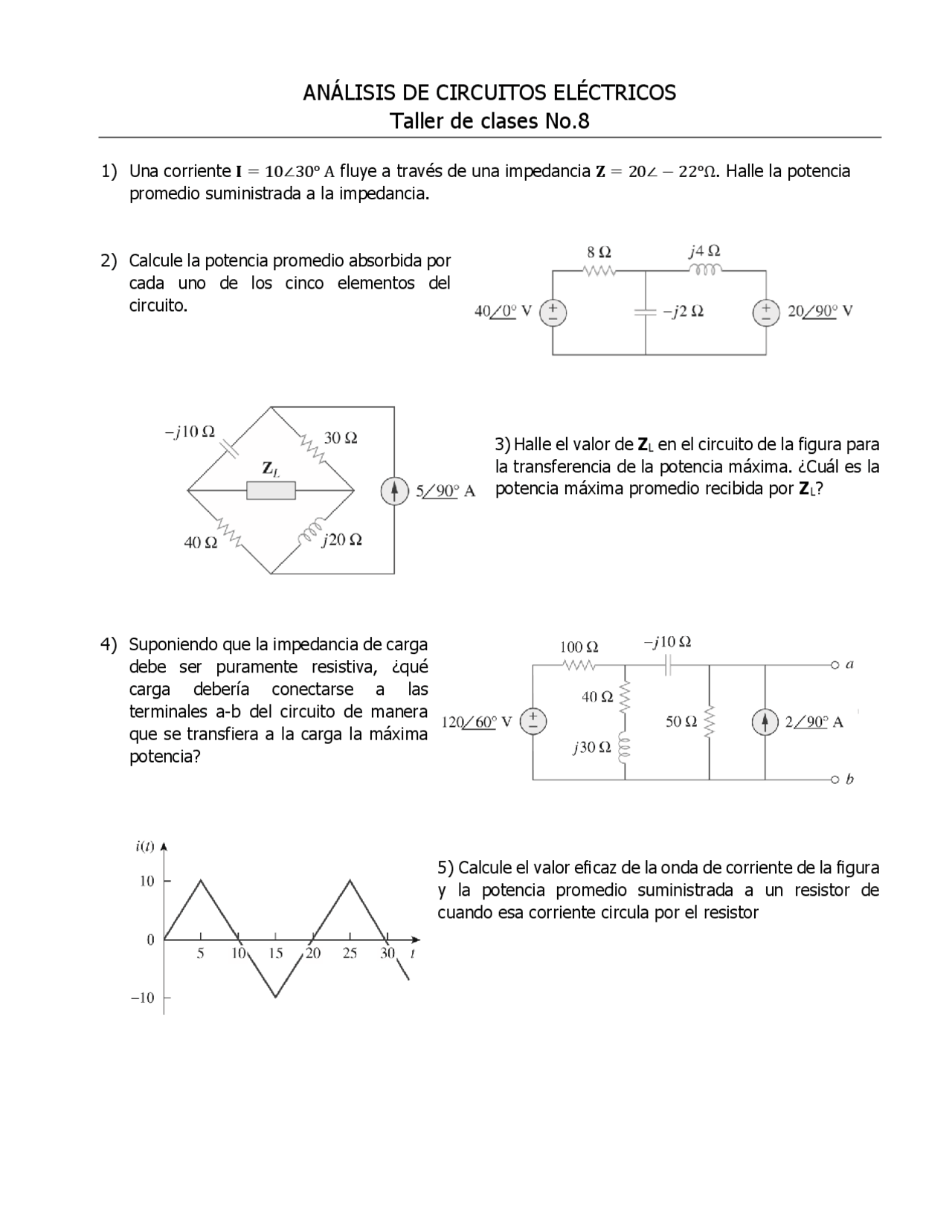

ANÁLISIS DE CIRCUITOS ELÉCTRICOS
Taller de clases No.8
1) Una corriente 𝐈 = 10∠30° A fluye a través de una impedancia 𝐙 = 20 22°Ω. Halle la potencia
promedio suministrada a la impedancia.
2) Calcule la potencia promedio absorbida por
cada uno de los cinco elementos del
circuito.
3) Halle el valor de ZL en el circuito de la figura para
la transferencia de la potencia máxima. ¿Cuál es la
potencia máxima promedio recibida por ZL?
4) Suponiendo que la impedancia de carga
debe ser puramente resistiva, ¿qué
carga debería conectarse a las
terminales a-b del circuito de manera
que se transfiera a la carga la máxima
potencia?
5) Calcule el valor eficaz de la onda de corriente de la figura
y la potencia promedio suministrada a un resistor de
cuando esa corriente circula por el resistor
pf2

Vista previa parcial del texto

¡Descarga Análisis de Circuitos Eléctricos: Taller de Clases No. 8 y más Ejercicios en PDF de Análisis de Circuitos Eléctricos solo en Docsity!

ANÁLISIS DE CIRCUITOS ELÉCTRICOS

Taller de clases No. 8

  1. Una corriente 𝐈 = 10∠30° A fluye a través de una impedancia 𝐙 = 20 ∠ − 22 °Ω. Halle la potencia promedio suministrada a la impedancia.
  2. Calcule la potencia promedio absorbida por cada uno de los cinco elementos del circuito.
  3. Halle el valor de Z L en el circuito de la figura para la transferencia de la potencia máxima. ¿Cuál es la potencia máxima promedio recibida por Z L?
  4. Suponiendo que la impedancia de carga debe ser puramente resistiva, ¿qué carga debería conectarse a las terminales a-b del circuito de manera que se transfiera a la carga la máxima potencia?
  5. Calcule el valor eficaz de la onda de corriente de la figura y la potencia promedio suministrada a un resistor de cuando esa corriente circula por el resistor
  1. Un motor de ca con impedancia se alimenta con una fuente de 220 V a 60 Hz. a) Halle fp, P y Q. b) Determine el capacitor requerido para conectarse en paralelo con el motor de manera que el factor de potencia se corrija y se iguale a la unidad.
  2. Para el circuito completo de la figura calcule: a) el factor de potencia b) la potencia promedio provista por la fuente c) la potencia reactiva d) la potencia aparente e) la potencia compleja
  3. Dado el circuito de la figura, halle I o y la potencia compleja total suministrada.
  4. Una alimentación de 240 Vrms a 60 Hz abastece a una carga de 10 kW (resistiva), 15 kVAR (capacitiva) y 22 kVAR (inductiva). Halle: a) la potencia aparente b) la corriente tomada de la alimentación c) la capacidad nominal de kVAR y la capacitancia requeridas para mejorar el factor de potencia a atrasado de 0.96 d) la corriente tomada de la alimentación en las nuevas condiciones de factor de potencia Respuestas:
  1. 𝑃𝑝𝑟𝑜𝑚 = 927. 2 𝑊
  2. 𝑃 1 = − 60 𝑊, 𝑃 2 = − 40 𝑊 𝑃 3 = 100 𝑊, 𝑃 4 = 0 𝑊, 𝑃 5 = 0 𝑊
  3. 20 Ω, 31. 25 𝑊
    1. 85 Ω
    1. 773 𝐴, 400 𝑊
  4. a) 0.7592, 6.643 kW, 5.695 kVAR, b) 312 𝜇𝐹
  5. a) 0.9956 (atrasado) b) 15.56 W, c) 1.466 VAR d) 15.63 VA, e) 15.56 +/- j1.466 VA
  6. 132 .4∠92.4° 𝐴, 6 .62∠ − 2 .4° 𝑘𝑉𝐴
  7. 𝑎) 12. 21 𝑘𝑉𝐴, 𝑏) 50. 83 ∠ − 35 ° 𝐴, 𝑐) 4. 083 𝑘𝑉𝐴𝑅, 188. 03 𝜇𝐹, 𝑑) 43. 4 ∠ − 16. 26 ° 𝐴
