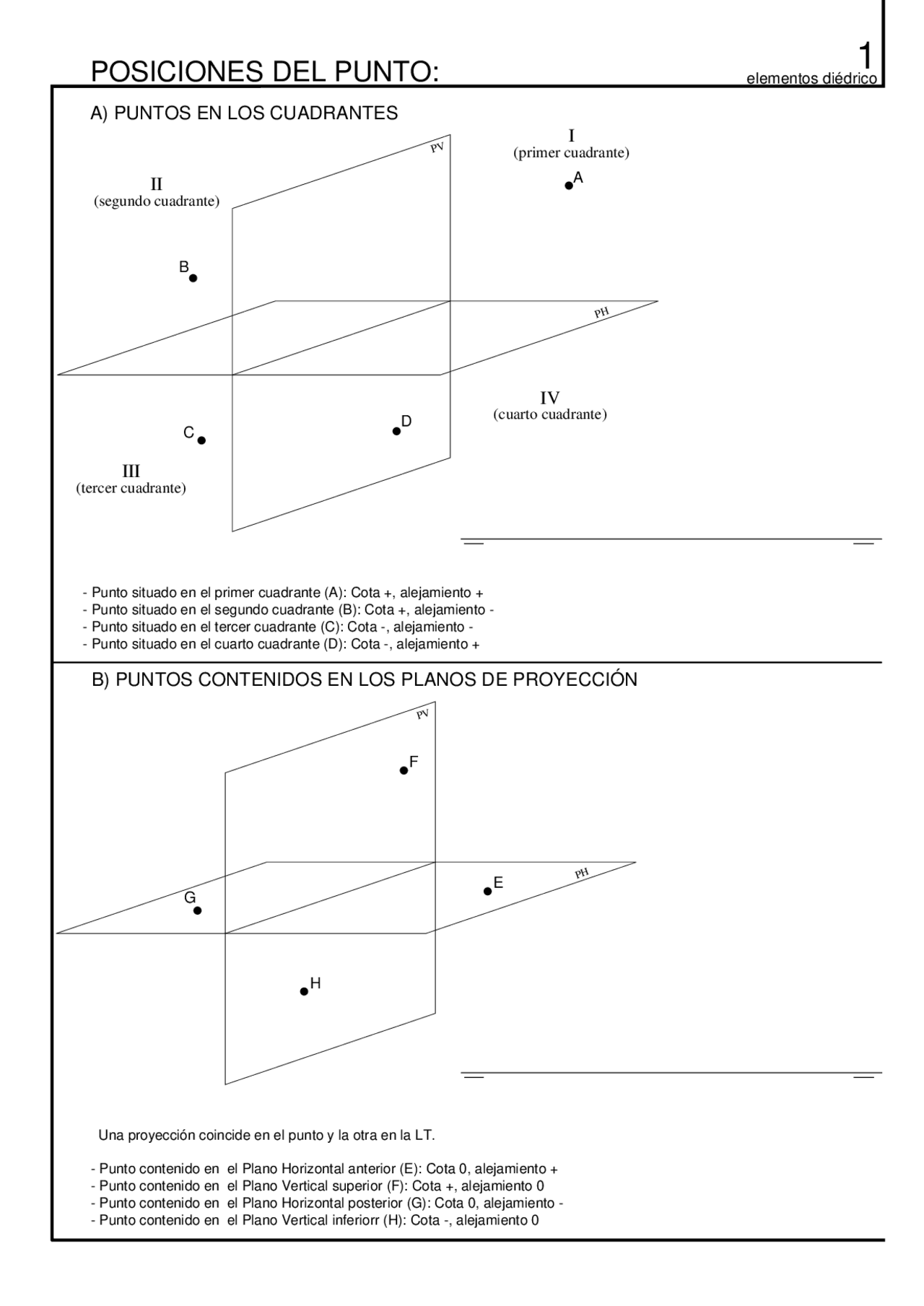

POSICIONES DEL PUNTO:
A) PUNTOS EN LOS CUADRANTES
B) PUNTOS CONTENIDOS EN LOS PLANOS DE PROYECCIÓN
PV
PH
A
B
CD
PV
PH
E
F
G
H
1
elementos diédrico
I
(primer cuadrante)
II
(segundo cuadrante)
III
(tercer cuadrante)
IV
(cuarto cuadrante)
- Punto situado en el primer cuadrante (A): Cota +, alejamiento +
- Punto situado en el segundo cuadrante (B): Cota +, alejamiento -
- Punto situado en el tercer cuadrante (C): Cota -, alejamiento -
- Punto situado en el cuarto cuadrante (D): Cota -, alejamiento +
Una proyección coincide en el punto y la otra en la LT.
- Punto contenido en el Plano Horizontal anterior (E): Cota 0, alejamiento +
- Punto contenido en el Plano Vertical superior (F): Cota +, alejamiento 0
- Punto contenido en el Plano Horizontal posterior (G): Cota 0, alejamiento -
- Punto contenido en el Plano Vertical inferiorr (H): Cota -, alejamiento 0
