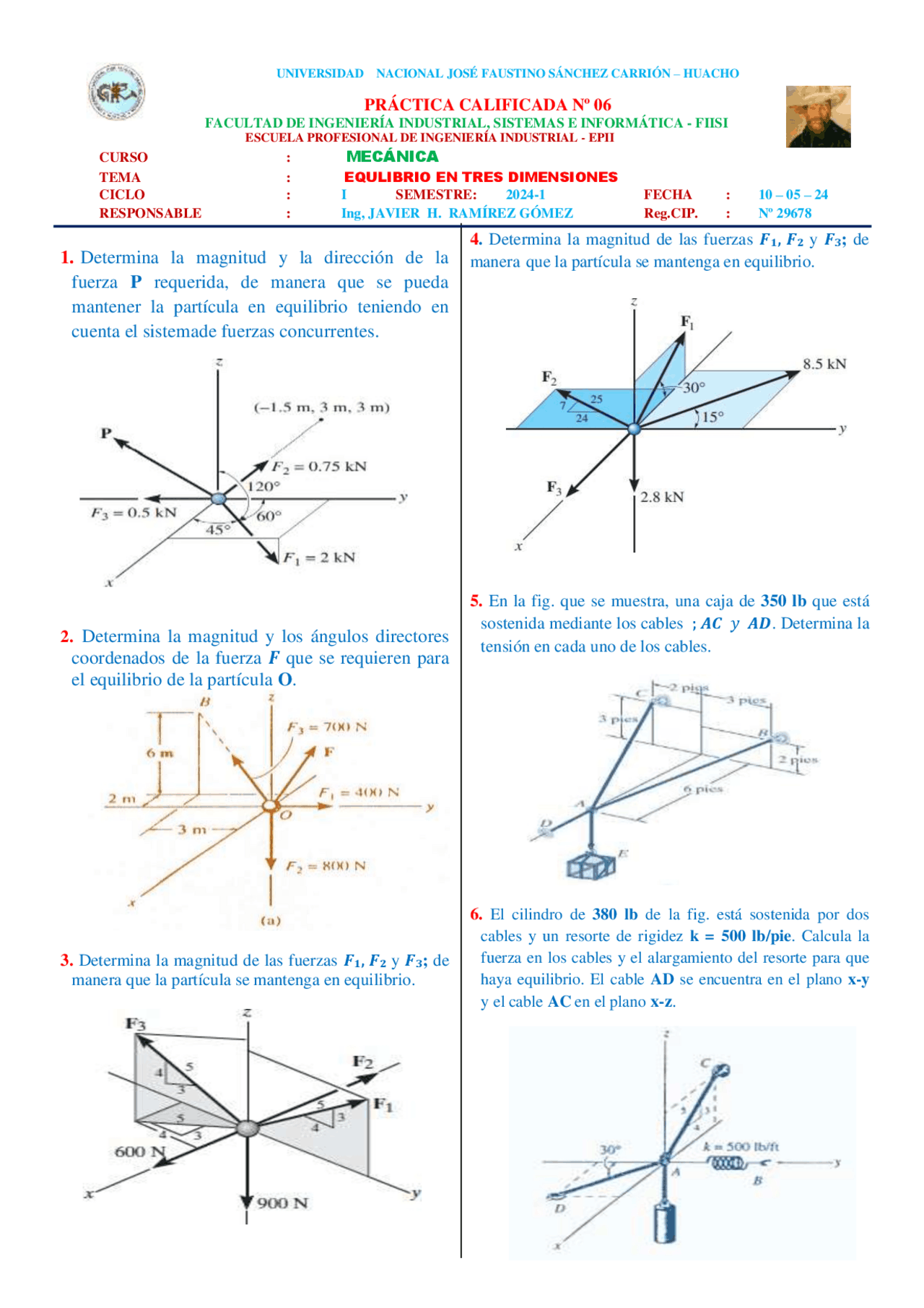

UNIVERSIDAD NACIONAL JOSÉ FAUSTINO SÁNCHEZ CARRIÓN – HUACHO
PRÁCTICA CALIFICADA Nº 06
FACULTAD DE INGENIERÍA INDUSTRIAL, SISTEMAS E INFORMÁTICA - FIISI
ESCUELA PROFESIONAL DE INGENIERÍA INDUSTRIAL - EPII
CURSO : MECÁNICA
TEMA : EQULIBRIO EN TRES DIMENSIONES
CICLO : I SEMESTRE: 2024-1 FECHA : 10 – 05 – 24
RESPONSABLE : Ing, JAVIER H. RAMÍREZ GÓMEZ Reg.CIP. : Nº 29678
1. Determina la magnitud y la dirección de la
fuerza P requerida, de manera que se pueda
mantener la partícula en equilibrio teniendo en
cuenta el sistema de fuerzas concurrentes.
2. Determina la magnitud y los ángulos directores
coordenados de la fuerza 𝑭 que se requieren para
el equilibrio de la partícula O.
3. Determina la magnitud de las fuerzas 𝑭𝟏, 𝑭𝟐 y 𝑭𝟑; de
manera que la partícula se mantenga en equilibrio.
4. Determina la magnitud de las fuerzas 𝑭𝟏, 𝑭𝟐 y 𝑭𝟑; de
manera que la partícula se mantenga en equilibrio.
5. En la fig. que se muestra, una caja de 350 lb que está
sostenida mediante los cables ; 𝑨𝑪 𝑦 𝑨𝑫. Determina la
tensión en cada uno de los cables.
6. El cilindro de 380 lb de la fig. está sostenida por dos
cables y un resorte de rigidez k = 500 lb/pie. Calcula la
fuerza en los cables y el alargamiento del resorte para que
haya equilibrio. El cable AD se encuentra en el plano x-y
y el cable AC en el plano x-z.
