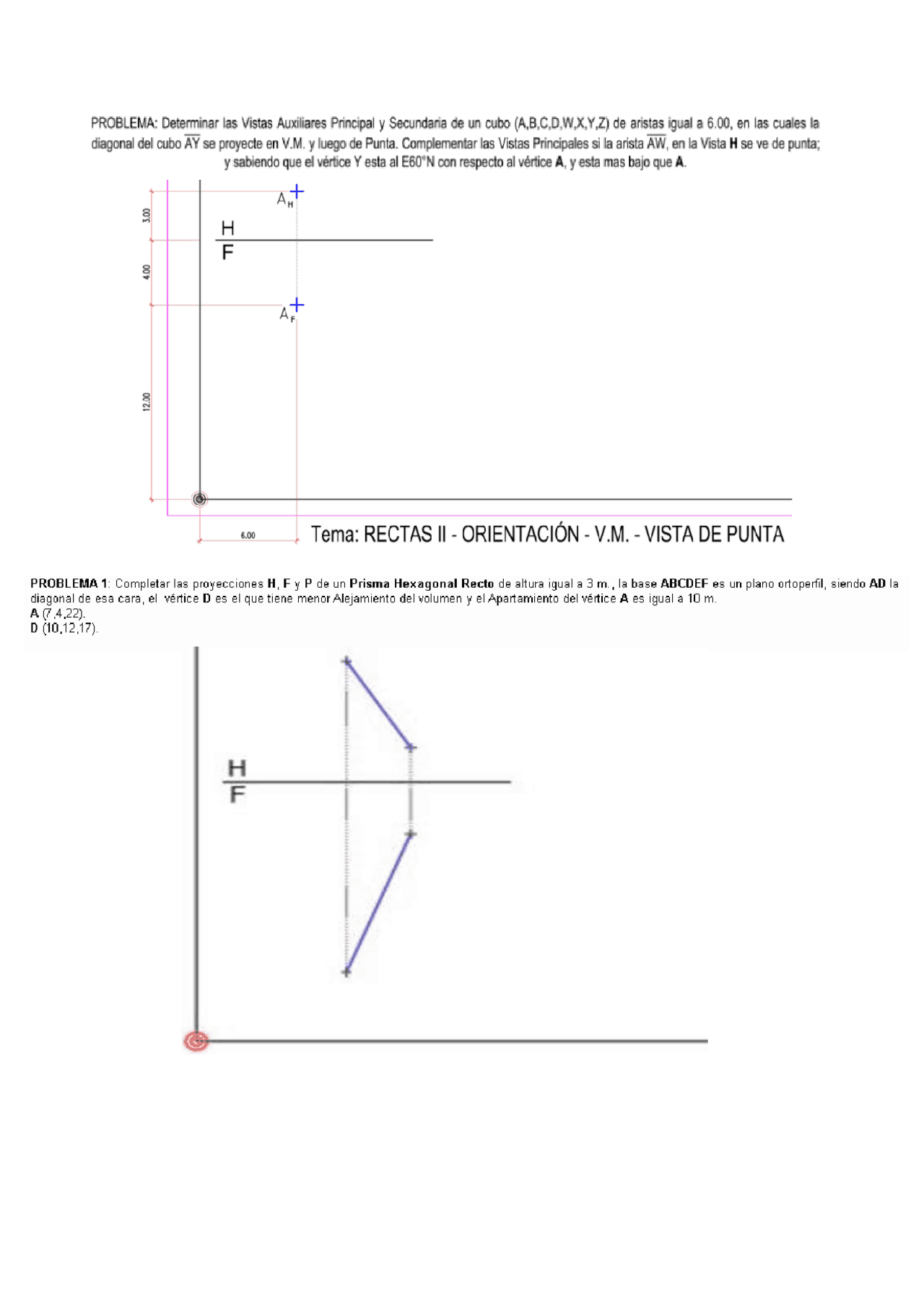

PROBLEMA: Determinar las Vistas Auxiliares Principal y Secundaria de un cubo (A,B,C,D,W.X.Y.Z) de aristas igual a 6.00, en las cuales la diagonal del cubo AY se proyecte en V.M. y luego de Punta. Complementar las Vistas Principales si la arista AW, en la Vista H se ve de punta; y sabiendo que el vértice Y esta al E60*N con respecto al vértice A, y esta mas bajo que A. + AE 3 H J F 3 J E 2 sn, Tema: RECTAS Il - ORIENTACIÓN - V.M. - VISTA DE PUNTA PROBLEMA %: Completar las proyecciones H, F y P de un Prisma Hexagonal Recto de altura igual a 3 m, la base ABCDEF es un plano ortoperíl, siendo AD la diagonal de esa cara, el vértice D es el que tiene menor Alejamiento del volumen y el Apartamiento del vértice A es igual a 10 m A(7,422) D (10,12,17) m|¡T
