EJERCICIOS DE REFUERZO

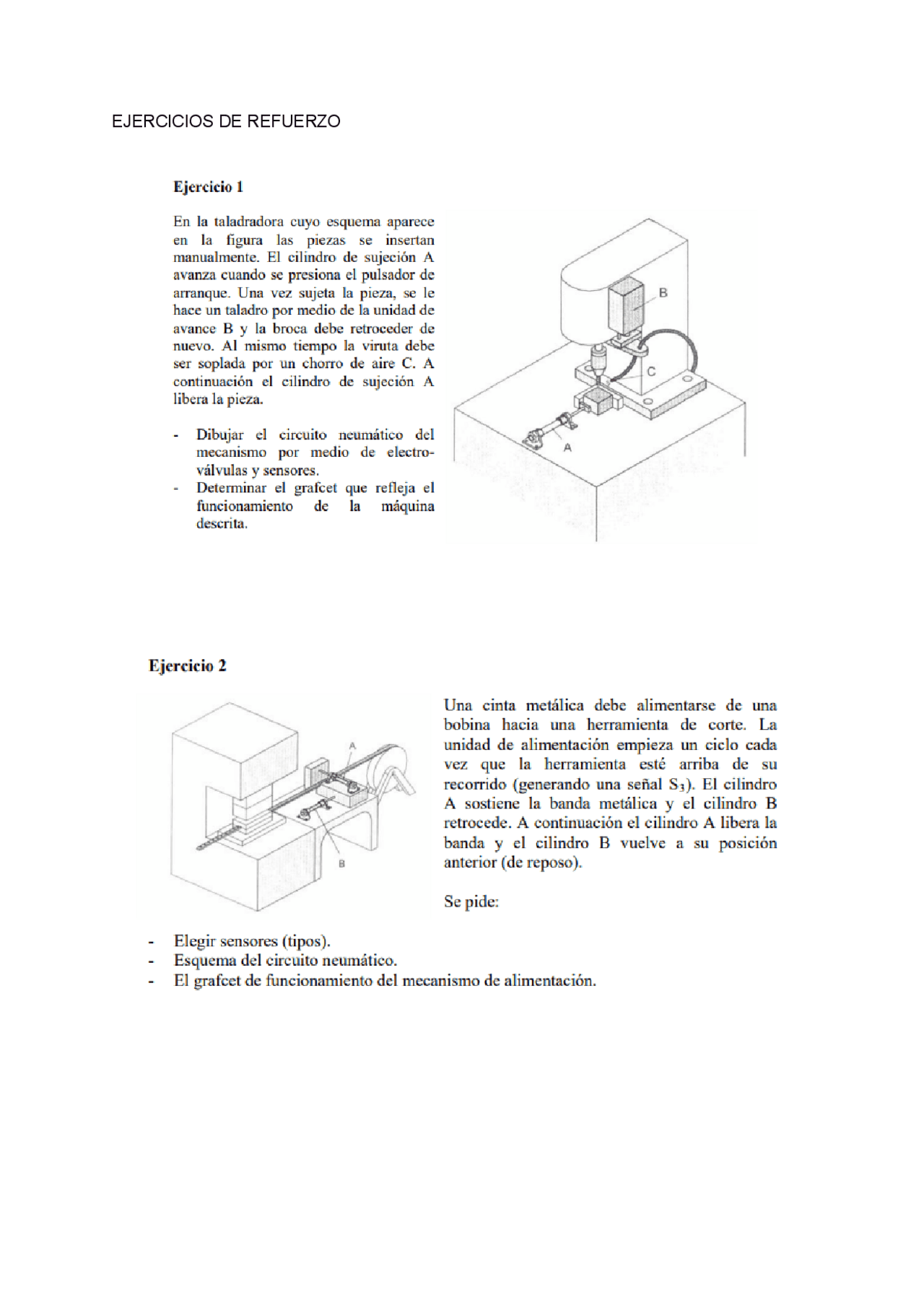

EJERCICIOS DE REFUERZO Ejercicio 1 En la taladradora cuyo esquema aparece en la figura las piezas se insertan manualmente. El indro de sujeción A avanza cuando se presiona el pulsador de arranque. Una vez sujeta la pieza, se le hace un taladro por medio de la unidad de avance B y la broca debe retroceder de nuevo. Al mismo tiempo la viruta debe ser soplada por un chorro de aire C. A continuación el cilindro de sujeción A libera la pieza. - Dibujar el circuito neumático del mecanismo por medio de electro- válvulas y sensores. - Determinar el grafcet que refleja el funcionamiento de la máquina descrita. Ejercicio 2 Elegir sensores (tipos). Esquema del circuito neumático. Una cinta metálica debe alimentarse de una bobina hacia una herramienta de corte. La unidad de alimentación empieza un ciclo cada vez que la herramienta esté arriba de su recorrido (generando una señal S3). El cilindro A sostiene la banda metálica y el cilindro B retrocede. Á continuación el cilindro A libera la banda y el cilindro B vuelve a su posición anterior (de reposo). Se pide: El grafcet de funcionamiento del mecanismo de alimentación. Ejercicio 3 Se pretende automatizar una máquina taladradora para realizar 4 taladros en unas piezas rectangulares que se insertan manualmente y se fijan por medio de una leva (ver figura). La unidad de avance C mueve verticalmente (eje Z) la broca mediante un cilindro neumático de doble efecto. Los cilindros de posicionado A y B desplazan la mesa en las direcciones X e Y de forma que puedan determinarse consecutivamente las posiciones de los agujeros 1, 2, 3 y 4 (ver figura). El ciclo para realizar los 4 taladros de una pieza empieza una vez se ha presionado el pulsador de puesta en marcha M. - Determinar los elementos necesarios para implementar el mecanismo (válvulas, sensores, tipos de cilindros, etc.). - Realizar el esquema del circuito neumático. 3 E - Realizar el grafcet del funcionamiento de la | máquina. Lo “ol
