Relacionales
PROBLEMAS DE M.E.R.

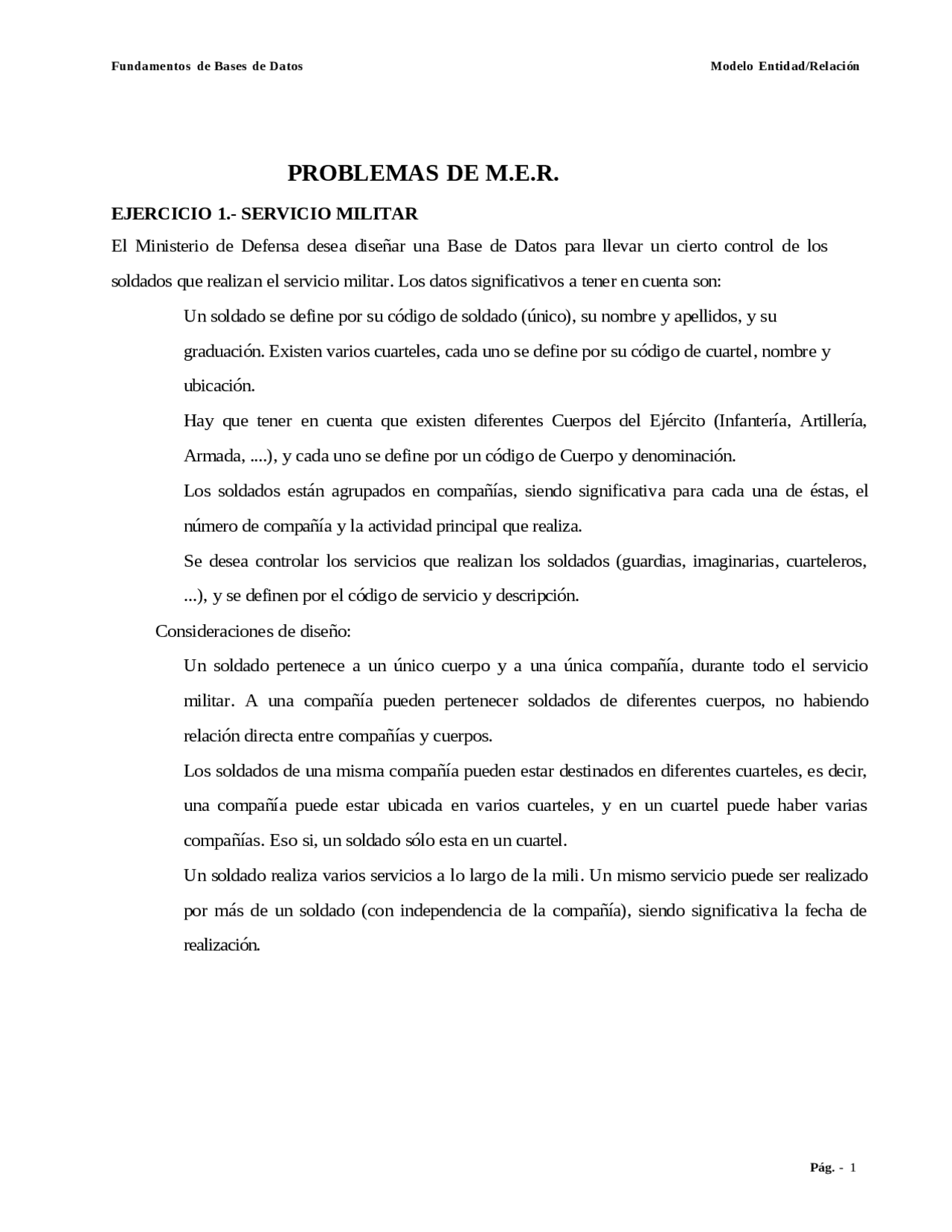

EJERCICIO 1.- SERVICIO MILITAR
El Ministerio de Defensa desea diseñar una Base de Datos para llevar un cierto control de los soldados que realizan el servicio militar. Los datos significativos a tener en cuenta son: Un soldado se define por su código de soldado (único), su nombre y apellidos, y su graduación. Existen varios cuarteles, cada uno se define por su código de cuartel, nombre y ubicación. Hay que tener en cuenta que existen diferentes Cuerpos del Ejército (Infantería, Artillería, Armada, ....), y cada uno se define por un código de Cuerpo y denominación. Los soldados están agrupados en compañías, siendo significativa para cada una de éstas, el número de compañía y la actividad principal que realiza. Se desea controlar los servicios que realizan los soldados (guardias, imaginarias, cuarteleros, ...), y se definen por el código de servicio y descripción. Consideraciones de diseño: Un soldado pertenece a un único cuerpo y a una única compañía, durante todo el servicio militar. A una compañía pueden pertenecer soldados de diferentes cuerpos, no habiendo relación directa entre compañías y cuerpos. Los soldados de una misma compañía pueden estar destinados en diferentes cuarteles, es decir, una compañía puede estar ubicada en varios cuarteles, y en un cuartel puede haber varias compañías. Eso si, un soldado sólo esta en un cuartel. Un soldado realiza varios servicios a lo largo de la mili. Un mismo servicio puede ser realizado por más de un soldado (con independencia de la compañía), siendo significativa la fecha de realización.
Relacionales EJERCICIO 2 .- GESTIÓN DE TRABAJOS DE FIN DE CARRERA. Una Escuela de Informática quiere generar un sistema para tener controlado en una base de datos todo lo referente a los Trabajos Fin de Carrera: alumnos que los realizan, profesores que los dirigen, temas de los que tratan y tribunales que los corrigen. Por tanto, es de interés: Que los alumnos se definan por su número de matrícula, CEDULA y nombre. Un alumno realiza, evidentemente, sólo un T.F.C. Que los T.F.C. se definen por su tema, por un número de orden y por la fecha de comienzo. Un T.F.C. determinado, no puede ser realizado por varios alumnos. Que un profesor se define por su CEDULA, nombre y domicilio; y puesto que los T.F.C. son del área en el que trabaja, NO interesa conocer el T.F.C. que dirige sino a qué alumno se lo dirige. Que un Tribunal está formado por varios profesores y los profesores pueden formar parte de varios tribunales. Por otra parte, sí es de interés para el tribunal conocer qué alumno es el que se presenta, con qué T.F.C. y en qué fecha lo ha defendido. El tribunal se define por un número de tribunal, lugar de examen y por el número de componentes. Al margen de esto, un alumno puede haber pertenecido a algún grupo de investigación del que haya surgido la idea del T.F.C. Dichos grupos se identifican por un número de grupo, su nombre y por su número de componentes. Un alumno no puede pertenecer a más de un grupo y no es de interés saber si el grupo tiene algo que ver o no con el T.F.C. del alumno; sí siendo de interés la fecha de incorporación a dicho grupo. Por otra parte, un profesor, al margen de dirigir el T.F.C. de algunos alumnos, puede haber colaborado con otros en la realización de dicho T.F.C. pero siendo otro profesor el que lo dirige. En este caso, sólo es interesante conocer qué profesor ha ayudado a qué alumno (a un alumno le pueden ayudar varios profesores).
Relacionales EJERCICIO 4 .- GESTIÓN DE EXÁMENES Los profesores de la asignatura de Bases de Datos de una Escuela Universitaria deciden crear una base de datos que contenga la información de los resultados de las pruebas realizadas a los alumnos. Para realizar el diseño se sabe que: Los alumnos están definidos por su n° de matrícula, nombre y el grupo al que asisten a clase. Dichos alumnos realizan dos tipos de pruebas a lo largo del curso académico:
- Exámenes escritos: cada alumno realiza varios a lo largo del curso, y se definen por el n° de examen, el n° de preguntas de que consta y la fecha de realización (la misma para todos los alumnos que realizan el mismo examen). Evidentemente, es importante almacenar la nota de cada alumno por examen.
- Prácticas: se realiza un n° indeterminado de ellas durante el curso académico, algunas serán en grupo y otras individuales. Se definen por un código de práctica, título y el grado de dificultad. En este caso los alumnos pueden examinarse de cualquier práctica cuando lo deseen, debiéndose almacenar la fecha y nota obtenida. En cuanto a los profesores, únicamente interesa conocer (además de sus datos personales: CEDULA y nombre), quien es el qué ha diseñado cada práctica, sabiendo que en el diseño de una práctica puede colaborar más de uno, y que un profesor puede diseñar más de una práctica. Interesa, además, la fecha en que ha sido diseñada cada práctica por el profesor correspondiente.
Relacionales EJERCICIO 5.- CONCESIONARIO DE AUTOMÓVILES Un concesionario de automóviles desea informatizar su gestión de ventas de vehículos. En particular, se quiere tener almacenada la información referente a los clientes que compran en el concesionario, los vehículos vendidos, así como los vendedores que realizan las distintas ventas. Para ello se tendrá en cuenta que: El concesionario dispone de un catálogo de vehículos definidos por su marca, modelo, cilindrada y precio. Cada uno de los modelos dispondrá de unas opciones adicionales (aire acondicionado, pintura metalizada, etc.). Las opciones vienen definidas por un nombre y una descripción. Hay que tener en cuenta que una opción puede ser común para varios modelos variando sólo el precio en cada caso. En cuanto a los clientes, la información de interés es el nombre, CEDULA, dirección y teléfono, lo mismo que para los vendedores. Los clientes pueden ceder su coche usado en el momento de comprar un vehículo nuevo. El coche usado vendrá definido por su marca, modelo, matrícula y precio de tasación. Es importante conocer la fecha en la que el cliente realiza esta cesión. Se desea saber qué vendedor ha vendido qué modelo a qué cliente. También la fecha de la venta y la matricula del nuevo vehículo. Es importante así mismo saber las opciones que el cliente ha elegido para el modelo que compra.
Relacionales EJERCICIO 7.- CLUB NÁUTICO Un club náutico desea tener informatizados los datos correspondientes a sus instalaciones, empleados, socios y embarcaciones que se encuentran en dicho club. El club está organizado de la siguiente forma: Los socios pertenecientes al club vienen definidos por su nombre, dirección, CEDULA, teléfono y fecha de ingreso en el club. Las embarcaciones vienen definidas por: matricula, nombre, tipo y dimensiones. Los amarres tienen como datos de interés el número de amarre, la lectura del contador de agua y luz, y si tienen o no servicios de mantenimiento contratados. Por otro lado, hay que tener en cuenta que una embarcación pertenece a un socio aunque un socio puede tener varias embarcaciones. Una embarcación ocupará un amarre y un amarre está ocupado por una sola embarcación. Es importante la fecha en la que una embarcación en asignada a un amarre. Los socios pueden ser propietarios de amarres, siendo importante la fecha de compra del amarre. Hay que tener en cuenta que un amarre pertenece a un solo socio y que NO HAY ninguna relación directa entre la fecha en la que se compra un amarre y en la que una embarcación se asigna a un amarre. El club náutico está dividido en varias zonas definidas por una letra, el tipo de barcos que tiene, el numero de barcos que contiene, la profundidad y el ancho de los amarres. Una zona tendrá varios amarres y un amarre pertenece a una sola zona. En cuanto a los empleados, estos vienen definidos por su código, nombre, dirección, teléfono y especialidad. Un empleado está asignado a varias zonas y en una zona puede haber más de un empleado, siendo de interés el número de barcos de los que se encarga en cada zona. Hay que tener en cuenta que un empleado puede no encargarse de todos los barcos de una zona.
Relacionales EJERCICIO 8.- COMPAÑÍA DE SEGUROS Una compañía de seguros desea que se haga un diseño de una base de datos para gestionar toda la información referente a los seguros que ofrece, los clientes a los que atiende y los agentes de seguros que trabajan para la compañía. Esta compañía ofrece tres tipos de seguros: Seguros de Hogar: los seguros de este tipo ofrecidos por la compañía están ofertados de forma fija (es decir se han hecho estudios previos), según el valor del continente (la casa), el contenido (muebles, electrodomésticos, joyas, etc.), riesgos auxiliares (responsabilidad civil, asalto y otros). Para cada oferta hay una prima asignada. Seguros de Vida: de la misma forma que los de hogar, existen varias ofertas fijas según la edad y profesión del cliente, y la cobertura económica del seguro. De la misma forma que en los seguros de Hogar, existe un prima fija para cada oferta. Seguros de Automóvil: también existen ofertas fijas, según la categoría de coche (utilitario, gama media, gama alta, gran turismo, lujo, etc.), años del vehículo, edad del conductor y cobertura (todo riesgo, franquicia, terceros, etc.). A cada una de estas ofertas le corresponde una prima. Para llevar un control de las comisiones que se llevan los agentes y de sus carteras correspondientes, la compañía necesita tener almacenados los datos de los agentes, considerándose de interés el nombre, CEDULA, dirección y teléfono. Para el pago de comisiones y carteras (se entiende por “cartera” la comisión anual del agente mientras el seguro este vigente), será necesario saber qué agente ha realizado qué seguro y en qué fecha. La compañía considera como datos de interés referentes al cliente (sea cual sea el seguro que contrate), los siguientes: Nombre, dirección, teléfono y CEDULA. Otras consideraciones sobre la contratación de seguros por parte del cliente son: Seguros Hogar: fecha del contrato del seguro y dirección del inmueble asegurado. Seguros Automóvil: fecha contratación, matrícula del vehículo, recargos y descuentos. Otras consideraciones: Un cliente puede contratar más de un seguro de Vida, más de un seguro de Hogar y más de un seguro de Automóvil. Además estos contratos pueden realizarse a través de distintos agentes. Los beneficiarios de seguros de vida pueden serlo de varios seguros, e incluso de varios clientes distintos. Por supuesto un cliente puede nombrar a varios beneficiarios de un mismo seguro de vida.
Relacionales EJERCICIO 10.- INFORMACIÓN POLICIAL La Policía quiere crear una base de datos sobre la seguridad en algunas entidades bancarias. Para ello tiene en cuenta: Que cada entidad bancaria se caracteriza por un código y por el domicilio de su Central. Que cada entidad bancaria tiene más de una sucursal que también se caracteriza por un código y por el domicilio, así como por el número de empleados de dicha sucursal. Que cada sucursal contrata, según el día, algunos vigilantes jurados, que se caracterizan por un código y su edad. Un vigilante puede ser contratado por diferentes sucursales (incluso de diferentes entidades), en distintas fechas y es un dato de interés dicha fecha, así como si se ha contratado con arma o no. Por otra parte, se quiere controlar a las personas que han sido detenidas por atracar las sucursales de dichas entidades. Estas personas se definen por una clave (código) y su nombre completo. Alguna de estas personas están integradas en algunas bandas organizadas y por ello se desea saber a qué banda pertenecen, sin ser de interés si la banda ha participado en el delito o no Dichas bandas se definen por un número de banda y por el número de miembros. Así mismo, es interesante saber en qué fecha ha atracado cada persona una sucursal. Evidentemente, una persona puede atracar varias sucursales en diferentes fechas, así como que una sucursal puede ser atracada por varias personas. Igualmente, se quiere saber qué Juez ha estado encargado del caso, sabiendo que un individuo, por diferentes delitos, puede ser juzgado por diferentes jueces. Es de interés saber, en cada delito, si la persona detenida ha sido condenada o no y de haberlo sido, cuánto tiempo pasará en la cárcel. Un Juez se caracteriza por una clave interna del juzgado, su nombre y los años de servicio. NOTA: En ningún caso interesa saber si un vigilante ha participado en la detención de un atracador.
Relacionales EJERCICIO 11 .- HOSPITAL GENERAL En un centro hospitalario se desea informatizar parte de la gestión relativa a pacientes. Tras el análisis realizado, se establecen los siguientes requerimientos: Los datos de interés que se desea almacenar del paciente son: n° de la Seguridad Social, CEDULA, nombre, apellidos y fecha de nacimiento. Un paciente estará asignado a una cama determinada de una planta del hospital, pudiendo estar a lo largo del tiempo de ingreso en diferentes camas y plantas, siendo significativa la fecha de asignación de cama y el número de ésta. Habrá que tener en cuenta que las camas se numeran correlativamente por cada planta, es decir, existirá la cama número 12 de la tercera planta y también la número 12 de la séptima planta. Las plantas del hospital estarán identificadas por número de planta, su nombre y n° de camas de que dispone. Por cada paciente se entregará hasta un máximo de 4 tarjetas de visita. Estas tarjetas de visita serán válidas para visitar a un único paciente. La tarjeta de visita se definirá por: n° de tarjeta de visita y la hora de comienzo y de final en que se puede visitar al enfermo. A un paciente le pueden atender diferentes médicos, siendo significativa por cada visita médica la fecha y hora de ésta. Y un paciente puede tener diferentes diagnósticos de enfermedad, siendo significativa la fecha de diagnóstico. Por otra parte, un médico puede tratar diferentes tipos de diagnósticos y viceversa. Los datos de interés de los médicos serán: código del médico, nombre y apellidos. Los datos de interés de los diagnósticos serán: código de diagnóstico y descripción. NOTA: una vez dado de alta un paciente se traslada toda la información relativa a éste a un fichero histórico.
