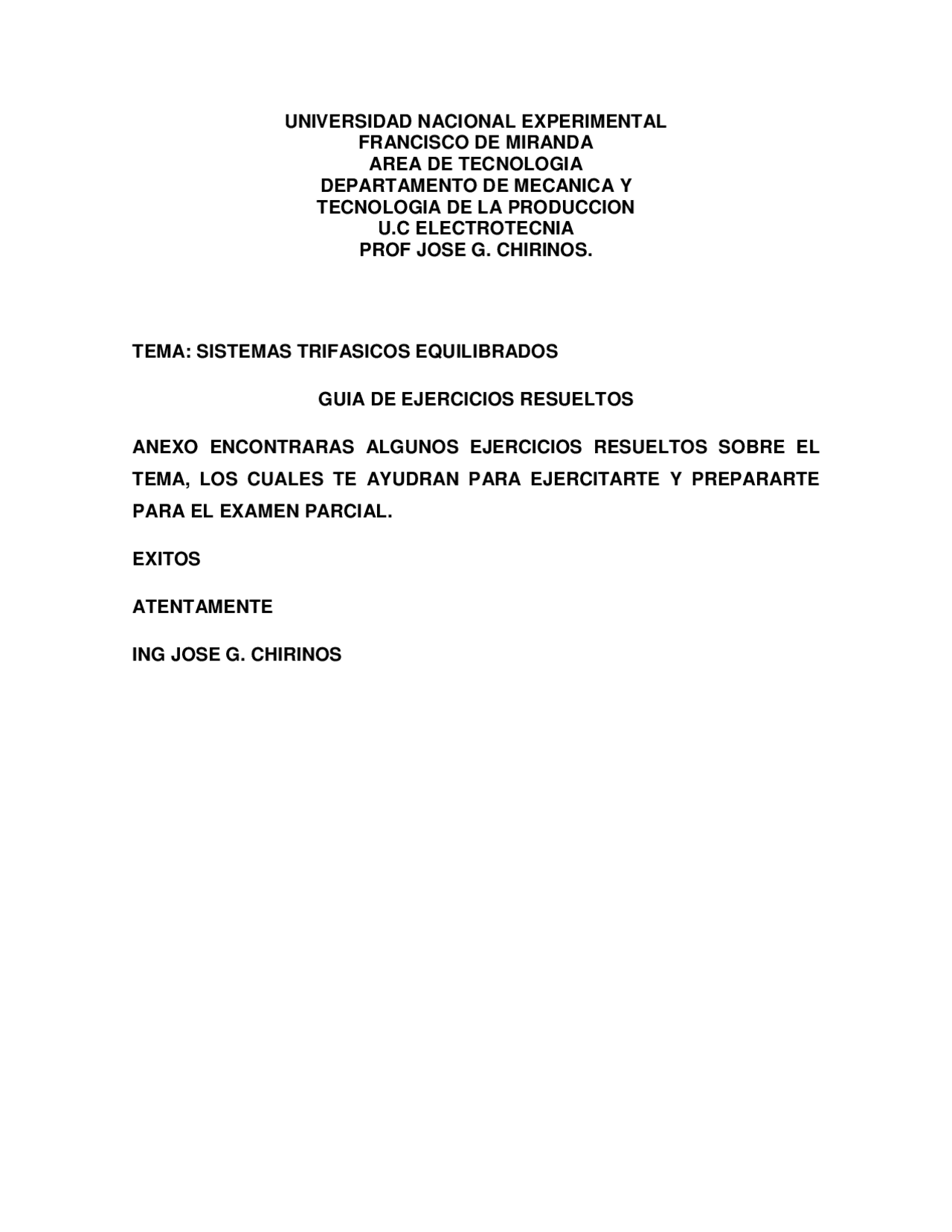

UNIVERSIDAD NACIONAL EXPERIMENTAL
FRANCISCO DE MIRANDA
AREA DE TECNOLOGIA
DEPARTAMENTO DE MECANICA Y
TECNOLOGIA DE LA PRODUCCION
U.C ELECTROTECNIA
PROF JOSE G. CHIRINOS.
TEMA: SISTEMAS TRIFASICOS EQUILIBRADOS
GUIA DE EJERCICIOS RESUELTOS
ANEXO ENCONTRARAS ALGUNOS EJERCICIOS RESUELTOS SOBRE EL
TEMA, LOS CUALES TE AYUDRAN PARA EJERCITARTE Y PREPARARTE
PARA EL EXAMEN PARCIAL.
EXITOS
ATENTAMENTE
ING JOSE G. CHIRINOS
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Ejercicios Electro Tecnologia y más Ejercicios en PDF de Electrónica solo en Docsity!

UNIVERSIDAD NACIONAL EXPERIMENTALFRANCISCO DE MIRANDA

DEPARTAMENTO DE MECANICA YAREA DE TECNOLOGIA

TECNOLOGIA DE LA PRODUCCIONU.C ELECTROTECNIA

PROF JOSE G. CHIRINOS.

TEMA: SISTEMAS TRIFASICOS EQUILIBRADOS

GUIA DE EJERCICIOS RESUELTOS

ANEXO ENCONTRARAS ALGUNOS EJERCICIOS RESUELTOS SOBRE EL

TEMA, LOS CUALES TE AYUDRAN PARA EJERCITARTE Y PREPARARTE

PARA EL EXAMEN PARCIAL.

EXITOS

ATENTAMENTE

ING JOSE G. CHIRINOS

EJERCICIOS RESUELTOS DE SISTEMAS TRIFASICOS EQUILIBRADOS

  1. Una carga trifásica de impedancias 24 35 ° Ω se conecta en triángulo a un sistema de 240 Vrms y secuencia ABC (Positiva). Determine las corrientes de línea y de fase dibuje el diagrama fasorial. Respuesta:

VL  240 V

Secuencia positiva Voltajes de línea VAB = 240 0° V VBC = 240 -120° V VCA = 240 120° V

VCA

IC

VAB

IA

IAB

VBC

IBC

IB

  1. Se conectan tres impedancias iguales de 13 20° Ω en estrella a un sistema trifásico de 380 V, secuencia TSR (Negativa). Determine los fasores de tensión de fases y corrientes de línea, así como el trazado del diagrama fasorial. R

Z

Z T

Z

R

IS S

IR

IT

VRS

VST

S

T

VST

IS

VSN

VTR

R

IT^ VTN

VRS

IR

VRN

  1. Una carga trifásica equilibrada se conecta en delta (triangulo) a un sistema trifásico de tres hilos de 240 V, secuencia CBA. Determine la Potencia sabiendo que la magnitud de la Corriente de línea es de 39,1 A y el factor de potencia, FP ; es de 0,5 y considerando también que:

P= 3 VL IL Cos  3 VLILFP

Donde: P: potencia activa trifásica FP: factor de potencia= cos ø Determine la potencia total consumida por dicha carga. Respuesta: a. VL = 240 V Sec. es negativa

IL  39 , 1 A

FP 0,5ocos-1^  0 , 5   60 °

Conexión en delta VL = VF

I L 3 I F ; z  VI FL 

39,1A

I

Z^3 V

L  L^  x V = Z 10,6

Z=10,6 60°

P= 3  VL IL Fp  3 240x39,1x0,

P= 8126,8 W P=8,1 KW
