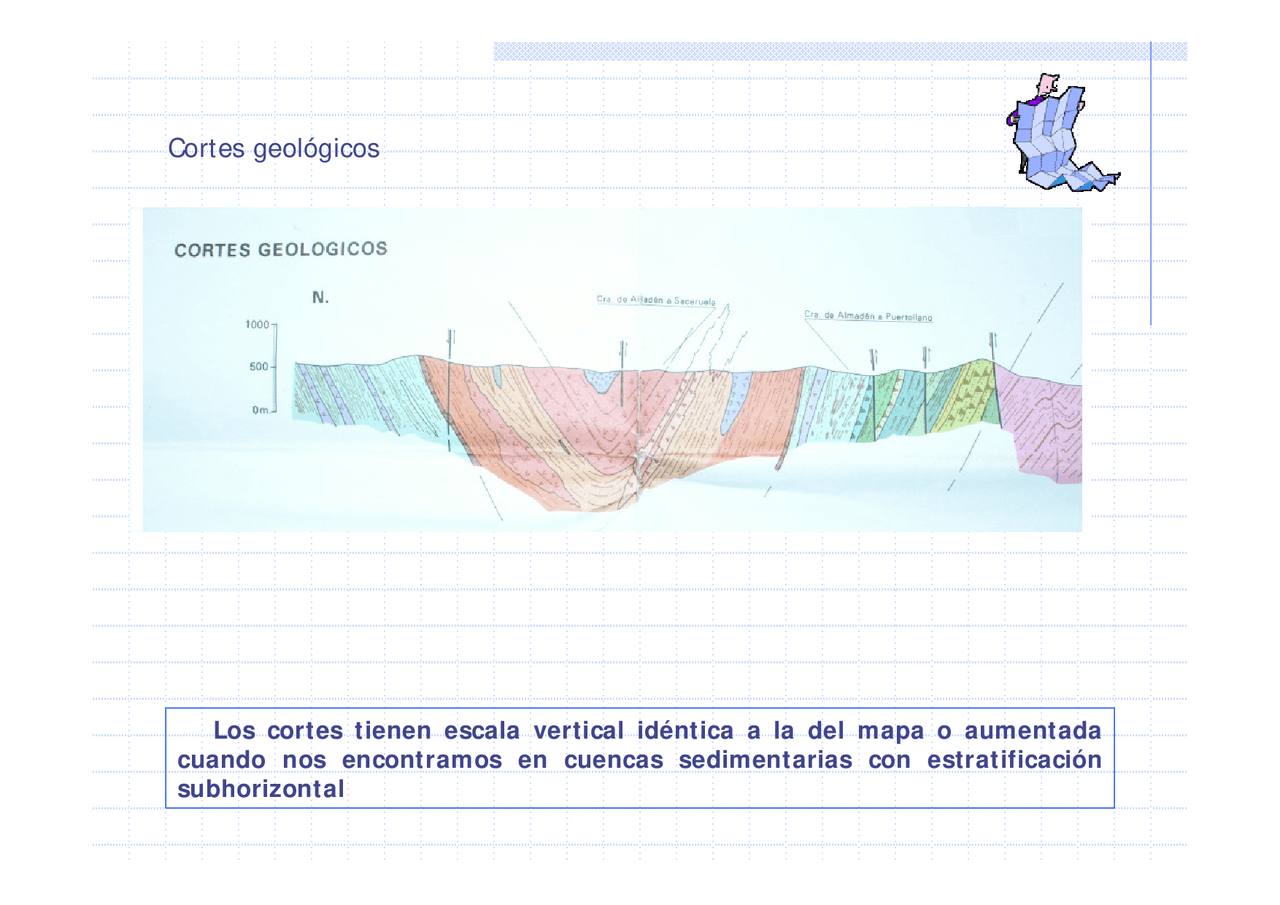

Cortes geológicos

Los cortes tienen escala vertical idéntica a la del mapa o aumentada

cuando

nos

encontramos

en

cuencas

sedimentarias

con

estratificación

subhorizontal

Memoria^ Los mapas geológicos van acompañadosde una memoria en la que figuran losmiembros

del

equipo

de

trabajo,

responsables de cada área.

La memoria comprende lossiguientes apartados:

Introducción

Estratigrafía

Tectónica

Petrología

Paleontología

Historia Geológica

Geología Económica

Bibliografía

Edad de las formaciones geológicas EON ‰

Azoico: 4500 / 3 800 m.a.

Arcaico: 3.800 m.a. / 2.500 m.a.

Proterozoico: 2.500 m.a. / 590 m.a.

Fanerozoico: 590 m.a. / la actualidad

ERA ‰

Paleozoica: 590/245 m.a

Mesozoica: 245/65 m.a.

Cenozoica: 65 m.a./ la actualidad.

PERIODOS: ‰

Paleozoico:

Cámbrico, Ordovícico, Silúrico, Devónico,Carbonífero, Pérmico

Mesozoico

: Triásico, Jurásico, Cretácico

Cenozoico:

Terciario (Paleógeno y Neógeno) y Cuaternario

La Tierra tiene una edad de 4.500 ± 50 millones de años

es

PRECÁMBRICO (considerado como una Era)

Edad de las formaciones geológicas ÉPOCA ‰

Los períodos del Paleozoico y del Mesozoico se dividen en:

Inferior, Medio y Superior

El Paleógeno se divide en:

Paleoceno

,^

Eoceno y Oligoceno

El Neogeno se divide en:

Mioceno y Plioceno

El Cuaternario se divide en:

Pleistoceno y Holoceno

Cada una de estas épocas se divide en: Inferior, Medio y Superior A medida que nos acercamos al presente los intervalos de tiempo son más cortos

es

C

E. González Cárdenas, 2006

Mapas geológicos Prácticas

Marcel Hürlimann

3.4 Mapas geológicos:

orientación de planos geológicos

Regla de la V:

Mapas geológicos Prácticas

Marcel Hürlimann

Dirección de máxima pendiente (α) y buzamiento (β):

Buzamiento real (βr ) versus buzamiento aparente (βap)

Si la línea del corte geológico es perpendicular a la recta de

dirección del plano geológico (paralela a la recta de

buzamiento):

Æ buzamiento real

Si la línea del corte geológico no es perpendicular a la recta de

dirección del plano geológico (no paralela a la recta de

buzamiento):

Æ buzamiento aparente

tg β ap = tg β r * seno γ

N

recta de buzamiento

(máxima pendiente)

recta de dirección

β r

β ap

N

Mapas geológicos Prácticas

Marcel Hürlimann

Cálculo del buzamiento real- aparente

1:

A B

C

D

GEOLOGÍA

2

ORIENTACIÓN DE LAS ESTRUCTURAS GEOLÓGICAS Cualquier estructura geológica debe referenciarse respecto al Norte geográfico (dirección, d) y al plano horizontal (buzamiento de planos, b, o inmersión de líneas, i). Mediante un plano se pueden representar las siguientes estructuras geológicas: un estrato, una discordancia, una falla, un dique, etc. Y mediante una línea: un eje de pliegue, una lineación mineral, etc.

Dirección y buzamiento de un plano

Dirección de un plano (d). Ángulo de una línea horizontal contenida en dicho plano con respecto al Norte. El valor de la dirección puede darse según varias notaciones: de 0° a 360° (ejemplos: 235º, 125º, 85º); desde el Norte 0º a 180º e indicando la dirección hacia la que se mide, Oeste (O) o Este (E), (ejemplos: N125ºE, N45ºE, N150ºO).

Buzamiento de un plano (b). Ángulo que forma la línea de máxima pendiente contenida en dicho plano con respecto a la horizontal. La línea de máxima pendiente en un plano es siempre perpendicular a la dirección del mismo. El valor del buzamiento varía entre 0° (plano horizontal) y 90° (plano vertical). Para determinar correctamente el buzamiento es necesario indicar el sentido del buzamiento , es decir, la dirección hacia la que se inclina el plano.

(Powell, 1992)

(González Casado y Giner, 2002)

Sentido de inmersión e inmersión de una línea.

Sentido de Inmersión de una línea (si). Ángulo que forma con respecto al Norte el plano vertical que contiene a esa línea. A diferencia de los planos, para la correcta orientación de las líneas en el espacio debe definirse el sentido de la dirección. La notación del sentido de la inmersión suele darse de 0º a 360º.

Inmersión de una línea (i). Ángulo que forma una línea con un plano horizontal medido sobre un plano vertical que contenga esa línea. El valor de inmersión de una línea varía entre 0º y 90º.

GEOLOGÍA

3

LA ESTRATIFICACIÓN Y ESQUISTOSIDAD EN LOS MAPAS GEOLÓGICOS Para representar la orientación espacial de la estratificación se utiliza como símbolo estándar una cruz. El aspa larga del símbolo hace referencia a la dirección de la capa (respecto al Norte) y el segmento corto indica la dirección hacia donde buza. Este símbolo puede estar acompañado de un número que índica el valor del ángulo de buzamiento. En la figura se muestra el caso de una capa con dirección Norte-Sur y que buza 60º hacia el Este. Si los estratos están horizontales (b = 0º) o verticales (b = 90º) se utilizan símbolos ligeramente distintos (ver figura). Finalmente, si los estratos están invertidos o volcados también se utiliza un símbolo especial. En la figura, se puede observar como una capa plegada presenta un flanco normal (punto 2) y un flanco invertido (punto 1).

La esquistosidad se representa de forma análoga a la estratificación pero se emplea un símbolo con un triángulo que indica hacia donde buzan los planos de esquistosidad.

(González Casado y Giner, 2002)

LOS CONTACTOS LITOLÓGICOS EN LOS MAPAS GEOLÓGICOS Generalmente se pueden establecer tres tipos de contactos entre materiales: contactos concordantes, discordantes y mecanizados. Los dos primeros términos hacen referencia a las relaciones geométricas que hay entre los planos de estratificación de dos materiales, es decir, si son dichos planos son respectivamente paralelos o no son paralelos. Y los contactos mecanizados ponen en contacto dos materiales por medio de una falla o fractura. Para representar las características de los contactos entre materiales en los mapas geológicos se utilizan diferentes tipos de líneas:

(González Casado y Giner, 2002)

GEOLOGÍA

5

PLANOS CONCORDANTES Y PLANOS DISCORDANTES

FALLAS

PLIEGUES

Bennison (1969)

GEOLOGÍA

6

CORTES GEOLÓGICOS: SU ORIENTACIÓN Antes de realizar un corte geológico es necesario determinar la dirección que proporciona mayor información geológica y mejor va a representar la estructura geológica profunda. En principio y como regla general, se deberá hacer el corte perpendicular a la dirección de las capas o a la dirección de las estructuras presentes en la zona (discordancias, fallas, pliegues...).

En la figura se puede observar cómo al variar la orientación de los perfiles, el corte geológico es muy diferente. En el CORTE 2, la orientación del perfil forma un ángulo de 90º con la dirección de las capas y los estratos presentan su buzamiento real , es decir, estamos realizando el corte con una orientación paralela a la línea de máxima pendiente. Sin embargo, en el CORTE 1, la orientación del perfil es paralela a la dirección de las capas y los estratos parecen estar horizontales cuando realmente buzan 45º. Los buzamientos medidos en direcciones diferentes de la de máxima pendiente se les denominan buzamientos aparentes y tienen siempre valores angulares menores que el buzamiento real.

(González Casado y Giner, 2002)

CORTES GEOLÓGICOS SIN TOPOGRAFÍA

1. En primer lugar se debe elegir la orientación del corte y se debe realizar el perfil topográfico a lo largo de la dirección elegida con una escala vertical igual que la escala horizontal. En este ejemplo la zona considerada es plana y, por tanto, su perfil topográfico es una línea horizontal.

(González Casado y Giner, 2002)

2. Se deberán proyectar sobre el perfil topográfico las intersecciones entre la traza del corte y los contactos litológicos (concordantes, discordantes o mecanizados) del mapa geológico.
