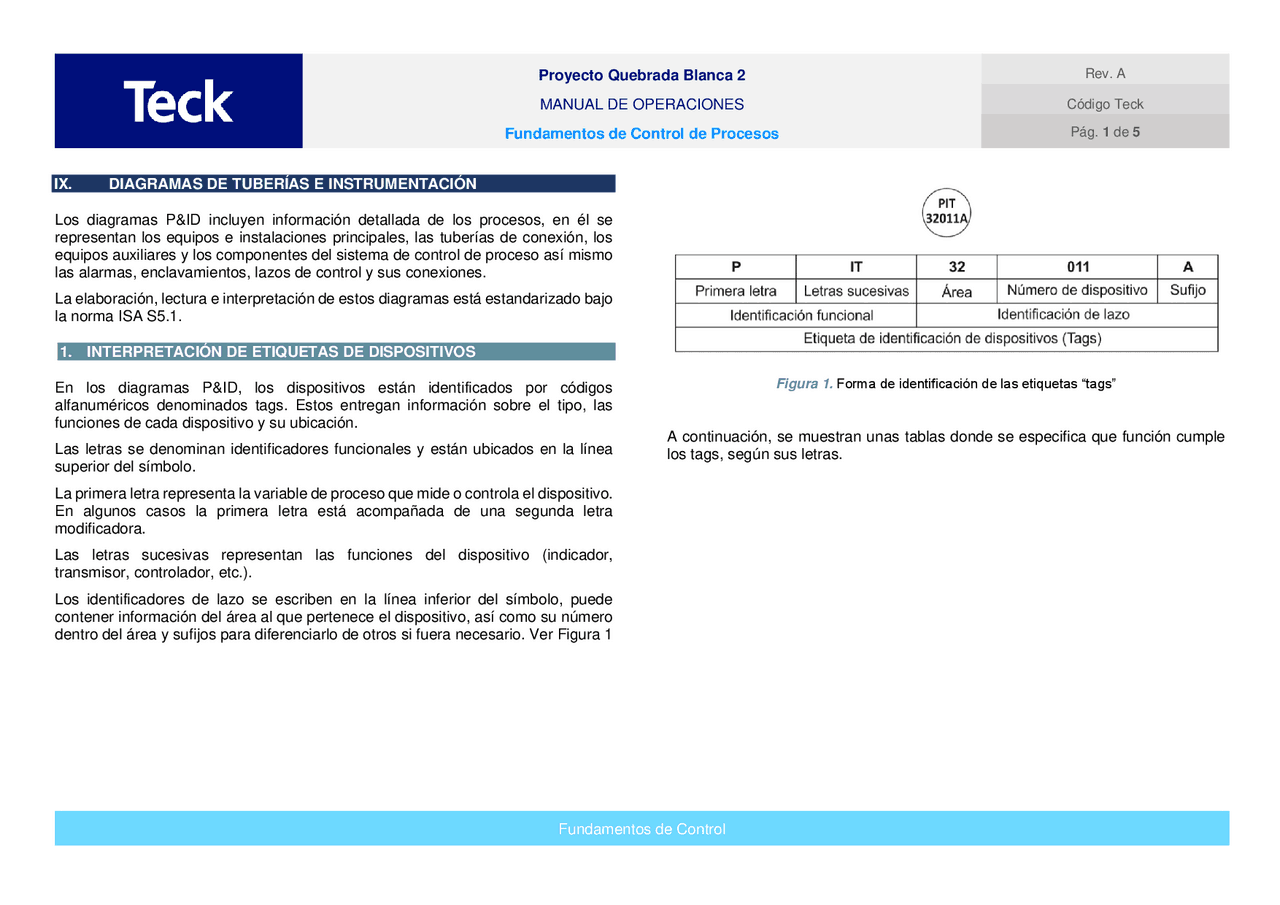

Proyecto Quebrada Blanca 2 MANUAL DE OPERACIONES Fundamentos de Control de Procesos Código Teck Pág. 1 de 5 IX. DIAGRAMAS DE TUBERÍAS E INSTRUMENTACIÓN Los diagramas P&ID incluyen información detallada de los procesos, en él se representan los equipos e instalaciones principales, las tuberías de conexión, los equipos auxiliares y los componentes del sistema de control de proceso así mismo las alarmas, enclavamientos, lazos de control y sus conexiones. La elaboración, lectura e interpretación de estos diagramas está estandarizado bajo la norma ISA S5.1.
1. INTERPRETACIÓN DE ETIQUETAS DE DISPOSITIVOS En los diagramas P&ID, los dispositivos están identificados por códigos alfanuméricos denominados tags. Estos entregan información sobre el tipo, las funciones de cada dispositivo y su ubicación. Las letras se denominan identificadores funcionales y están ubicados en la línea superior del símbolo. La primera letra representa la variable de proceso que mide o controla el dispositivo. En algunos casos la primera letra está acompañada de una segunda letra modificadora. Las letras sucesivas representan las funciones del dispositivo (indicador, transmisor, controlador, etc.). Los identificadores de lazo se escriben en la línea inferior del símbolo, puede contener información del área al que pertenece el dispositivo, así como su número dentro del área y sufijos para diferenciarlo de otros si fuera necesario. Ver Figura 1 Figura 1. Forma de identificación de las etiquetas “tags” A continuación, se muestran unas tablas donde se especifica que función cumple los tags, según sus letras.
Proyecto Quebrada Blanca 2 MANUAL DE OPERACIONES Fundamentos de Control de Procesos Código Teck Pág. 2 de 5 VARIABLE MEDIDA PRIMERA LETRA _ ANÁLISIS A QUEMADOR, COMBUSTIÓN B CONDUCTIVIDAD C DENSIDAD D TENSIÓN E FLUJO F A ELECCIÓN DE USUARIO G MANUAL H CORRIENTE ELÉCTRICA I POTENCIA J TIEMPO K NIVEL L HUMEDAD M DETECTOR DE METALES N TORQUE O PRESIÓN, VACÍO P CANTIDAD Q RADIACIÓN R VELOCIDAD, FRECUENCIA S TEMPERATURA T MULTI VARIABLE U VIBRACIÓN, ANÁLISIS MECÁNICO V PESO MÁSICO, FUERZA W SIN CLASIFICAR X EVENTO, ESTADO O PRESENCIA Y POSICIÓN Z Tabla 1. Identificación funcional de instrumentos-primera letra FUNCIÓN (^) SUCESIVALETRA ELEMENTO SENSOR Y TRANSMISOR SENSOR _E TRANSMISOR SIN INDICACIÓN _T CON INDICACIÓN _IT DISPOSITIVOS Y FUNCIONES DE DESPLIEGUE O INDICACIÓN INDICADOR _I VIDRIO, DISPOSITIVO VISUAL _G REGISTRADOR _R ALARMA ALTO _AH BAJO _AL MEDIO _AM ALTO ALTO _AHH BAJO BAJO _ALL ELEMENTO SENSOR Y TRANSMISOR ESTACIÓN DE CONTROL _K CONTROLADOR SIN INDICACIÓN _C CON INDICACIÓN _IC CON REGISTRADOR _RC VÁLVULA _V VÁLVULA DE CONTROL _CV ACTUADOR, ELEMENTO FINAL DE CONTROL _Z INTERRUPTOR ALTO _SH BAJO _SL MEDIO _SM ALTO ALTO _SHH BAJO BAJO _SLL MISCELÁNEOS CONEXIÓN PUNTO DE PRUEBA _P RELÉ O COMPUTADOR O CONVERSOR _Y MULTIFUNCIÓN _U FUENTE RADIACTIVA O MICROONDAS _X Tabla 2. Identificación funcional de instrumentos-letras sucesiva
Proyecto Quebrada Blanca 2 MANUAL DE OPERACIONES Fundamentos de Control de Procesos Código Teck Pág. 4 de 5
3. INTERPRETACIÓN DE SEÑALES SEGÚN SU FUENTE DE ALIMENTACIÓN SEÑALES DE ALIMENTACIÓN AS Alimentación de aire Opciones HS Alimentación Hidráulica IA Instrumento neumático NS Alimentación de nitrógeno PA Planta de aire SS Alimentación de vapor ES Alimentación eléctrica WS Alimentación con agua GS Alimentación de gas Se puede agregar un valor a la alimentación, con la unidad correspondiente. Por ejemplo: AS-100 => Alimentación de aire 100 PSI ES-24cc => Fuente de 24 V. en corriente continua. (*) La indicación de un asterisco, se especifica en una nota del plano, que es más detalle respecto a la señal. Tabla 3. Señales de fuente de alimentación. 4. REPRESENTACIÓN DE SÍMBOLOS DE INSTRUMENTACIÓN La representación de instrumentos varía según:
- El tipo de instrumento.
- Las funciones del instrumento.
- La ubicación donde está instalado el instrumento. La Tabla 4 , consigna las opciones de representación más usadas. A continuación, se listan algunas consideraciones para la mejor comprensión de estas tablas.
SÍMBOLOS GENERALES DE FUNCIONES E INSTRUMENTOS
Ubicación primaria o panel accesible al operador Montado en campo accesible al operador Ubicación auxiliar accesible al operador Instrumentos discretos Control compartido sistema de control básico Función de computo Controlador lógico programable / sistema de control distribuido Dispositivos inaccesibles (detrás del panel) deben ser dibujados usando el mismo símbolo, pero con una barra horizontal discontinua Tabla 3. Símbolos de instrumentos.
Proyecto Quebrada Blanca 2 MANUAL DE OPERACIONES Fundamentos de Control de Procesos Código Teck Pág. 5 de 5 ➢ Se considera ubicación primaria cuando el instrumento está en terreno, pero protegido de la intemperie. Ejemplo: Instalado en una caseta o gabinete. ➢ Se considera ubicación auxiliar cuando el instrumento no está cerca al proceso, ni en ubicación cercana al operador. Ejemplo: Instalado en una sala eléctrica o de control. ➢ Un instrumento discreto es aquel que tiene funciones de medición, indicación y/o transmisión; pero no tienes funciones de control. Ejemplo: Sensores. ➢ Un instrumento compartido, es aquel que tiene una función específica y funciones adicionales. Ejemplo, un controlador que a la vez es indicador. ➢ Las lógicas programadas en un DCS, pueden ser consideradas Como funciones de cómputo. ➢ Una línea discontinua indica que el instrumento está ubicado detrás de un panel e inaccesible al operador.
5. LECTURA E INTERPRETACIÓN DE PLANOS Para explicar la forma de leer e interpretar un diagrama P&ID usaremos de ejemplo la Figura 3 , donde se muestra un intercambiador de calor. El número 401 en cada símbolo indica que pertenecen al mismo lazo de control. La primera letra T del identificador funcional de todos los símbolos, representa que se controla la temperatura. El símbolo TT-401 representa a un transmisor de temperatura y por el símbolo circular sin línea horizontal, se interpreta que está ubicado en campo. La línea de conexión del transmisor con el intercambiador de calor es un capilar. La línea discontinua que une al transmisor TT-401 con el controlador e indicador TIC- 401, representa una línea de señal eléctrica. La línea horizontal en el símbolo circular del TIC-401 indica que el dispositivo está montado en un tablero. La línea discontinua que va desde el controlador TIC- 401 hacia el conversor TY-401 indica una comunicación por señal eléctrica. La función del conversor es convertir la señal eléctrica (I) a una señal de presión (P), esto es especificado por el cuadrado con la abreviación I/P. La línea que va desde el conversor TY-401 hacia el actuador TV-401, representa una señal neumática. La válvula con actuador neumático a diafragma, abre y cierra para controlar el vapor que ingresa al intercambiador de calor. Figura 3. Ejemplo de interpretación de planos P&IDs
