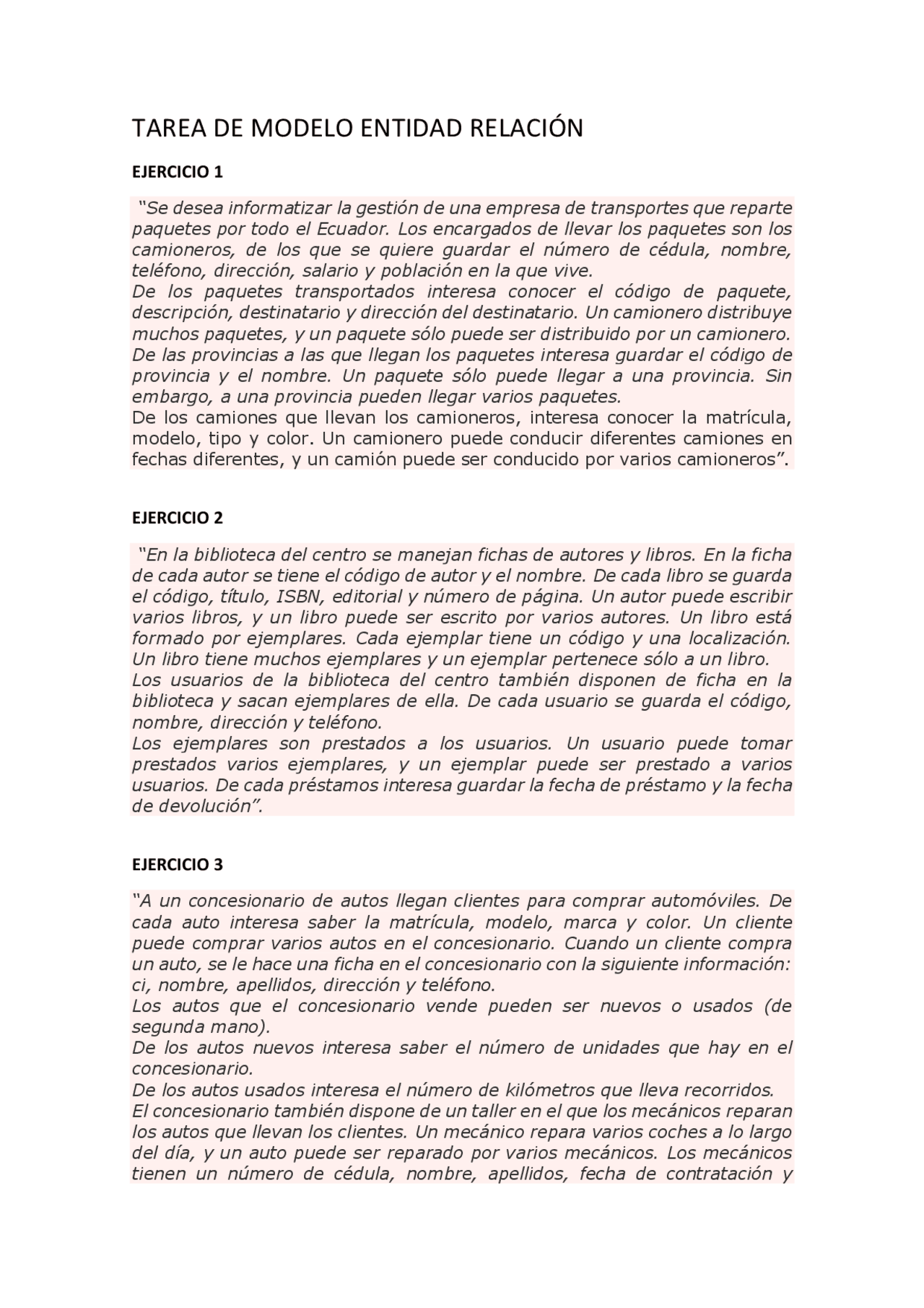

TAREA DE MODELO ENTIDAD RELACIÓN
EJERCICIO 1
“Se desea informatizar la gestión de una empresa de transportes que reparte
paquetes por todo el Ecuador. Los encargados de llevar los paquetes son los
camioneros, de los que se quiere guardar el número de cédula, nombre,
teléfono, dirección, salario y población en la que vive.
De los paquetes transportados interesa conocer el código de paquete,
descripción, destinatario y dirección del destinatario. Un camionero distribuye
muchos paquetes, y un paquete sólo puede ser distribuido por un camionero.
De las provincias a las que llegan los paquetes interesa guardar el código de
provincia y el nombre. Un paquete sólo puede llegar a una provincia. Sin
embargo, a una provincia pueden llegar varios paquetes.
De los camiones que llevan los camioneros, interesa conocer la matrícula,
modelo, tipo y color. Un camionero puede conducir diferentes camiones en
fechas diferentes, y un camión puede ser conducido por varios camioneros”.
EJERCICIO 2
“En la biblioteca del centro se manejan fichas de autores y libros. En la ficha
de cada autor se tiene el código de autor y el nombre. De cada libro se guarda
el código, título, ISBN, editorial y número de página. Un autor puede escribir
varios libros, y un libro puede ser escrito por varios autores. Un libro está
formado por ejemplares. Cada ejemplar tiene un código y una localización.
Un libro tiene muchos ejemplares y un ejemplar pertenece sólo a un libro.
Los usuarios de la biblioteca del centro también disponen de ficha en la
biblioteca y sacan ejemplares de ella. De cada usuario se guarda el código,
nombre, dirección y teléfono.
Los ejemplares son prestados a los usuarios. Un usuario puede tomar
prestados varios ejemplares, y un ejemplar puede ser prestado a varios
usuarios. De cada préstamos interesa guardar la fecha de préstamo y la fecha
de devolución”.
EJERCICIO 3
“A un concesionario de autos llegan clientes para comprar automóviles. De
cada auto interesa saber la matrícula, modelo, marca y color. Un cliente
puede comprar varios autos en el concesionario. Cuando un cliente compra
un auto, se le hace una ficha en el concesionario con la siguiente información:
ci, nombre, apellidos, dirección y teléfono.
Los autos que el concesionario vende pueden ser nuevos o usados (de
segunda mano).
De los autos nuevos interesa saber el número de unidades que hay en el
concesionario.
De los autos usados interesa el número de kilómetros que lleva recorridos.
El concesionario también dispone de un taller en el que los mecánicos reparan
los autos que llevan los clientes. Un mecánico repara varios coches a lo largo
del día, y un auto puede ser reparado por varios mecánicos. Los mecánicos
tienen un número de cédula, nombre, apellidos, fecha de contratación y
