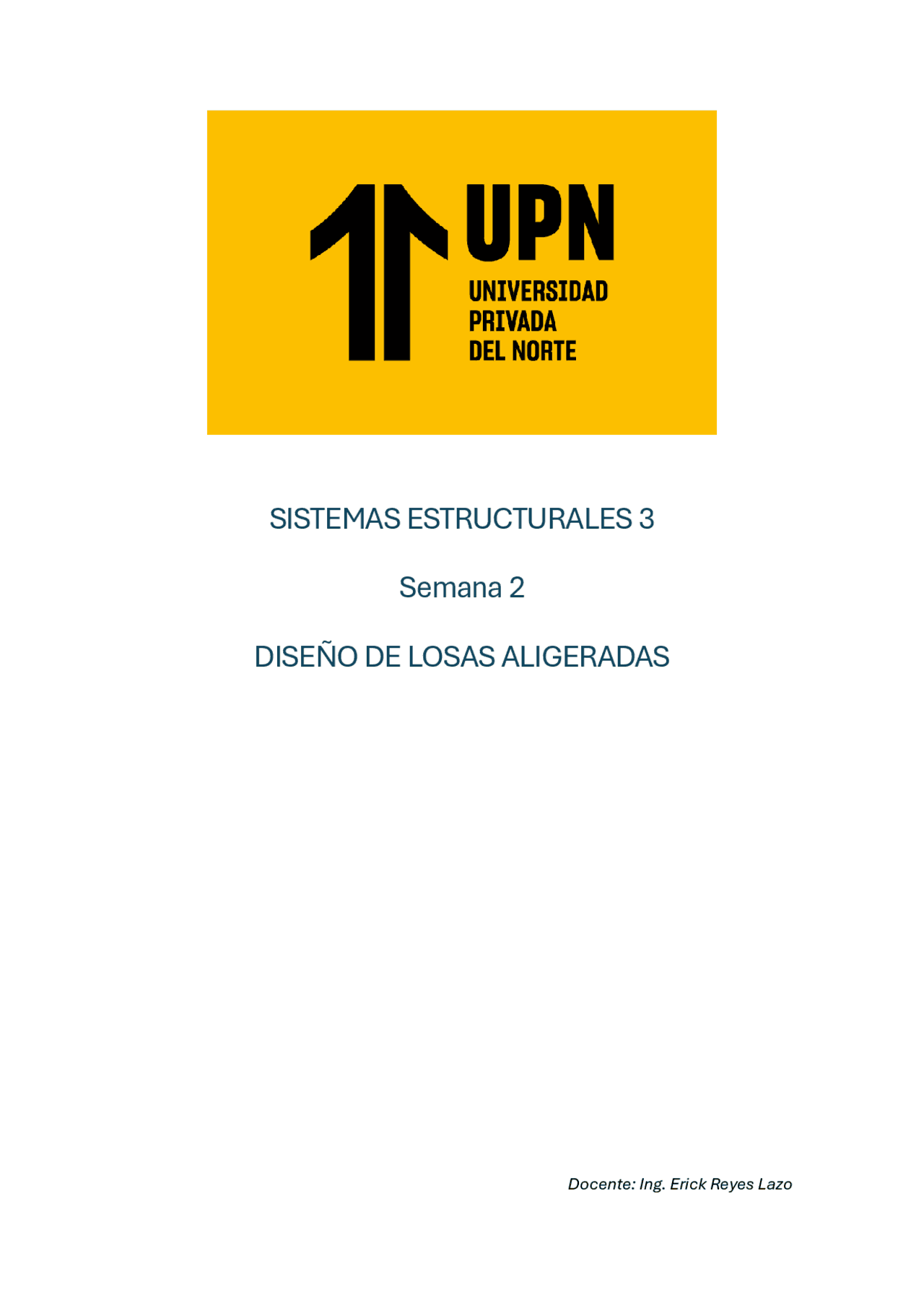

SISTEMAS ESTRUCTURALES 3
Semana 2
DISEÑO DE LOSAS ALIGERADAS
Docente: Ing. Erick Reyes Lazo
La figura muestra la planta de un edificio de 5 pisos destinado a viviendas, la
sobrecarga en los pisos típicos lo encontramos en la normativa E- 020. Los techos
son de losas aligeradas y macizas. Diseñe las losas aligeradas con los siguientes
datos: F’c= 210 kg/cm2, Fy= 4200 kg/cm2.
- Presente el esquema matemático del modelo de la vigueta
- Presente el esquema de carga muerta y carga viva total indicando en él los
valores del metrado de cargas.
- Dibuje el diagrama de momento flector y fuerza cortante para cargas
últimas (C.U= 1.4𝐶𝑀 + 1.7𝐶𝑉)
Nota: Los planos a continuación se presenta de manera ordena, comenzando por el grupo
1 hasta el grupo 6.
ENCOFRADO DEL 1° PISO
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VP (0.25x0.35)
VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VP (0.25x0.35) VP (0.25x0.35)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VA (0.25x0.20)
VCH (0.25x0.20)
VA (.15x.20)
ENCOFRADO DEL 1° PISO
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VP (0.25x0.35)
VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VP (0.25x0.35) VP (0.25x0.35)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VA (0.25x0.20)
VCH (0.25x0.20)
VA (.15x.20)
ENCOFRADO DEL 1° PISO
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VP (0.25x0.35)
VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VP (0.25x0.35) VP (0.25x0.35)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VA (0.25x0.20)
VCH (0.25x0.20)
VA (.15x.20)
ENCOFRADO DEL 1° PISO
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20) VP (0.25x0.35)
VCH (0.25x0.20) VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VP (0.25x0.35) VP (0.25x0.35)
VCH (0.25x0.20)
VCH (0.25x0.20)
VCH (0.25x0.20)
VA (0.25x0.20)
VCH (0.25x0.20)
VA (.15x.20)
