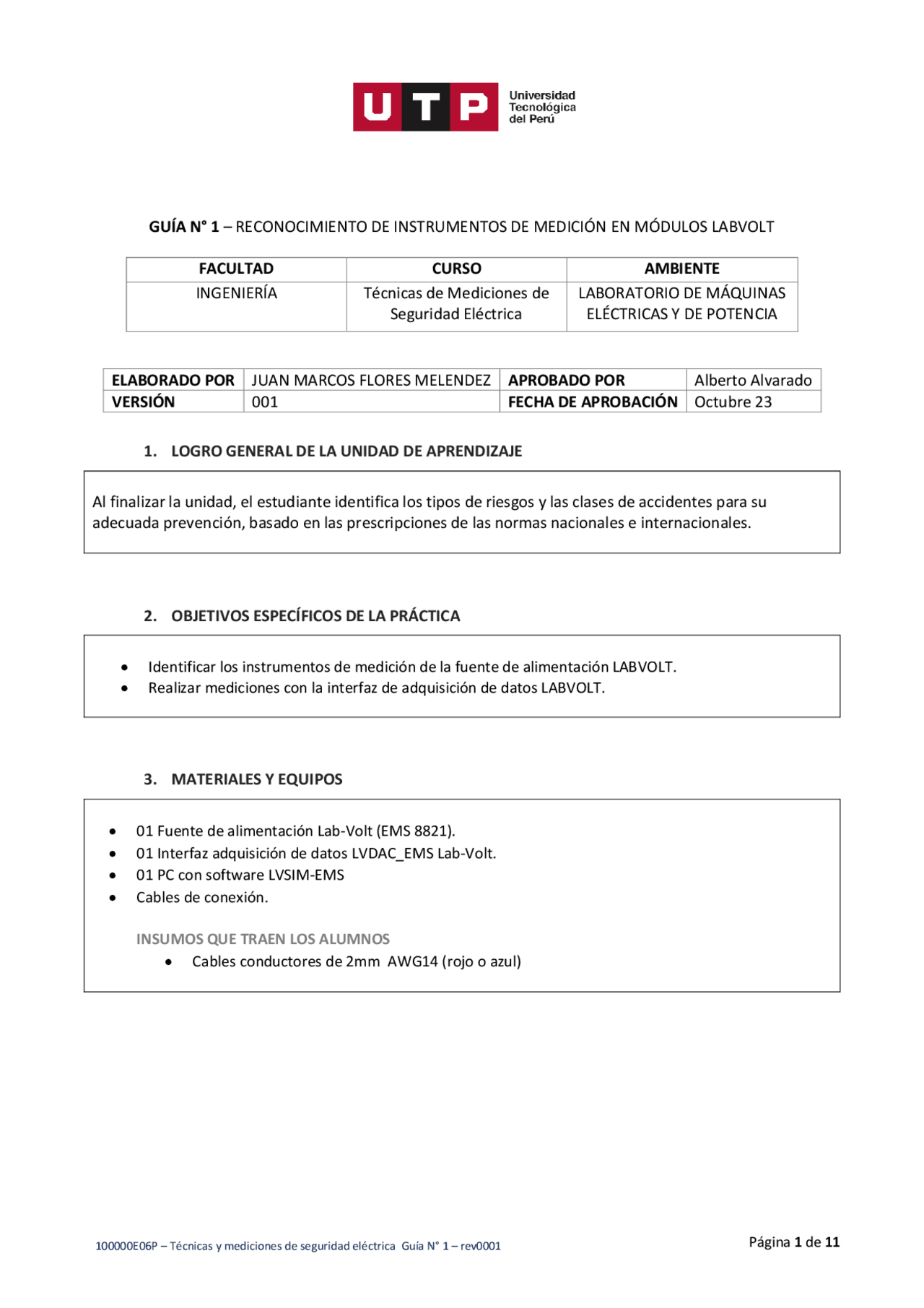

GUÍA N° 1 – RECONOCIMIENTO DE INSTRUMENTOS DE MEDICIÓN EN MÓDULOS LABVOLT
FACULTAD CURSO AMBIENTE
INGENIERÍA Técnicas de Mediciones de Seguridad Eléctrica
LABORATORIO DE MÁQUINAS
ELÉCTRICAS Y DE POTENCIA
ELABORADO POR JUAN MARCOS FLORES MELENDEZ APROBADO POR Alberto Alvarado VERSIÓN 001 FECHA DE APROBACIÓN Octubre 23
1. LOGRO GENERAL DE LA UNIDAD DE APRENDIZAJE
Al finalizar la unidad, el estudiante identifica los tipos de riesgos y las clases de accidentes para su adecuada prevención, basado en las prescripciones de las normas nacionales e internacionales.
2. OBJETIVOS ESPECÍFICOS DE LA PRÁCTICA
- Identificar los instrumentos de medición de la fuente de alimentación LABVOLT.
- Realizar mediciones con la interfaz de adquisición de datos LABVOLT.
3. MATERIALES Y EQUIPOS
- 01 Fuente de alimentación Lab-Volt (EMS 8821).
- 01 Interfaz adquisición de datos LVDAC_EMS Lab-Volt.
- 01 PC con software LVSIM-EMS
- Cables de conexión.
INSUMOS QUE TRAEN LOS ALUMNOS
- Cables conductores de 2mm AWG14 (rojo o azul)
4. PAUTAS DE SEGURIDAD
a. El laboratorio cuenta con señalética de prohibiciones, seguridad y emergencia, los cuales deben ser respetados por docentes y alumnos. b. Los alumnos deberán llegar puntualmente a la sesión de laboratorio. c. Durante las actividades prácticas no se permitirá:
- Descortesías hacia los compañeros, instructores, docentes y personal de apoyo.
- Burlas en plena práctica y que se utilice un vocabulario indebido.
- Que los alumnos deambulen de un lado para otro sin motivo y que corran dentro del laboratorio. d. Los alumnos deben maniobrar los equipos de acuerdo a las indicaciones del docente y las contenidas en esta guía. e. Todo el grupo de trabajo es responsable por la rotura y/o deterioro del material entregado y/o equipos del laboratorio durante el desarrollo de las prácticas. f. Si algún suministro sufriera daño, el grupo de trabajo responsable deberá reponer dicho suministro, ya que el mismo estuvo bajo su responsabilidad durante el desarrollo de las prácticas.
4.1 Vestimenta y equipos de protección para las prácticas en los laboratorios a. Para los laboratorios de Electrónica General, Máquinas Eléctricas y de Potencia, Control y Automatización, Internet de las Cosas, Sistemas Biomédicos y Mecatrónica, Robótica y CNC, se recomienda como parte de una cultura de identificación y prevención, que los alumnos usen guardapolvo, mientras se esté ejecutando alguna práctica dentro del laboratorio. Para los asistentes el uso de guardapolvo azul será obligatorio. b. Para los laboratorios de Mecatrónica, Robótica y CNC, Control y Automatización y Máquinas Eléctricas y de Potencia, el uso de zapatos de seguridad con suela de alta resistencia eléctrica y punta reforzada obligatorio.
Referencias: Protocolo de Seguridad para los Laboratorios del Departamento Académico de Sistemas y del Departamento Académico de Electrónica (Pág. 8-10 -11).
5. FUNDAMENTO
Descripción de módulo de fuente de alimentación LABVOLT
La interfaz de control y adquisición de datos (DACI) es un periférico USB versátil incluido en un módulo EMS de tamaño medio. El DACI está diseñado para usarse con el software LVDAC-EMS. Juntos, DACI y LVDAC-EMS proporcionan un conjunto completo de modernos instrumentos informáticos para medir, observar, analizar
6. PROCEDIMIENTO (DESARROLLO DE LA PRÁCTICA)
6.1. Localice la fuente de tensión, cerciórese que el interruptor de ALIMENTACIÓN esté en la posición abierta “0”. 6.2. Marque con la letra que corresponda en el recuadro respectivo.
PARTE DEL EQUIPO LETRA
El interruptor de ALIMENTACIÓN del circuito de tres polos.
Las tres lámparas que indican la operación de cada una de las fases.
El voltímetro CA /CC.
El selector del voltímetro.
La perilla de control de tensión.
Cable d alimentación de 380 V CA fijos (en la parte posterior).
Los terminales de salida de 220 / 380 V fijos. Identificados como 1, 2, 3 y N.
Los terminales de salida de 0-220/380 V variable. Identificados como 4, 5 , 6 y N.
Los terminales de salida de CC fija (8 y N).
Los terminales de salida de CC variable (7 y N).
Botones de protección de REINICIAR.
Terminal de tierra de protección
Fuente de alimentación de baja tensión 24 V
6.3. Puesta a tierra: Para ello identifiquemos los terminales de tierra, en la interfaz y en la fuente de alimentación EMS 8821-2F, ambos son de color verde. Luego conecte ambos terminales empleando el cable rojo de 2mm. 6.4. Conecte el terminal USB desde el interfaz de adquisición de datos al, terminal USB de la computadora. 6.5. Energice la fuente de alimentación EMS 8821-2F. 6.6. Para energizar la interfaz, conecte la salida de 24V AC de la fuente auxiliar a cualquiera de las dos entradas nombradas como, alimentación de baja potencia, para ello emplee el cable de alimentación. Luego, cierre el interruptor de la fuente auxiliar y compruebe que la lámpara verde que indica “en marcha” se encienda. 6.7. Arranque la computadora, e ingrese al programa LVDAC-EMS. 6.8. En la pantalla deberá presentarse la siguiente ventana.
6.9. Para visualizar en la pantalla, las lecturas de los instrumentos de medición de tensión y corriente, seleccione la opción, aparatos de medición, en la barra de herramientas.
6.17. Luego, reduzca a cero la tensión a la salida de 4-N. 6.18. Para obtener también, la lectura de tensión a la salida de 5-N y 6-N, conecte los terminales “E2” a los bornes de salida 5-N, así mismo conecte los terminales “E3” a los bornes de salina 6-N. Como uno de los terminales de “E1”, “E2” y “E3” se conectan al borne N, modificar el cableado utilizando un puente entre “E1”, “E2” y “E3”. 6.19. Solicite al docente, que verifique las conexiones y autorice a continuar el procedimiento. 6.20. Con la perilla en la fuente EMS 8821-2F lleve, la tensión hasta que en la pantalla indique 120 V en las tres fases. 6.21. Se debe apreciar una pantalla similar a la siguiente:
6.22. Para presentar las lecturas en una tabla de datos, seleccionar en la barra de herramientas la opción, tabla de datos.
6.23. En la pantalla aparecerá una ventana, similar a la siguiente:
6.24. Seleccione opciones y luego, parámetros de registro. Deberá presentarse la siguiente pantalla.
6.25. Luego, en la ventana de parámetros de registro, elija Meter E1, Meter E2 y Meter E3. 6.26. Luego seleccione en la barra de herramientas, la opción guardar datos.
6.27. Varíe la tensión a 80V, y luego elija, tomar datos. 6.28. A continuación, varíe la tensión a 40V y proceda a guardar dato. 6.29. En la barra de herramientas, seleccione gráfico.
6.30. En pantalla aparecerá la siguiente ventana.
6.39. A continuación, aparece la siguiente ventana:
6.40. En esta ventana siga los siguientes pasos: En la entrada al canal 1 (X) seleccione “E1”, para la entrada del canal 2 (Y) seleccione “E2” y para la entrada del canal 3 seleccione “E3”. Elija la sensibilidad vertical de cada canal en 50 V/div. 6.41. En la base de tiempos elegir el rango más adecuado. 6.42. Seleccione la opción de regeneración continua, para que la medición sea en línea. 6.43. Para visualizar el espectro de armónico de las señales medidas, seleccione la opción de analizador de armónicos:
6.44. Aparecerá en pantalla la siguiente ventana
6.45. Reduzca a cero la tensión de la fuente EMS 8821-2F. 6.46. Cierre la pantalla de armónicos, fasores y osciloscopio. 6.47. Cierre la ventana de mediciones y luego el programa. 6.48. Apague la fuente auxiliar y la fuente de alimentación EMS8821-2F. 6.49. Desconecte el cableado, y la conexión a tierra. 6.50. Retire el cable de alimentación a la fuente auxiliar. 6.51. Desconecte el cable de alimentación a la fuente EMS 8821-2F. 6.52. Entregue al docente el cable de conexión USB, el cable de conexión de 2mm, el cable de alimentación a la interfaz. 6.53. Verifique que todo se encuentra ordenado.
7. ENTREGABLES
7.1 Realice el informe final del laboratorio realizado con evidencias de todos los procesos. 7.2 Tomar muestras con los medidores del LVDAC-EMS y realice una gráfica de tensión, corriente y potencia. 7.3 Realice un circuito RL y tomar muestras de los valores de tensión y ángulo de desfasamiento, posterior a ello, tomar fotos de l analizador de fasores y armónicos.
8. FUENTES DE INFORMACIÓN COMPLEMENTARIA
- https://labvolt.festo.com/solutions/6_power_energy/98-9063- 00_data_acquisition_and_control_interface
- https://www.youtube.com/watch?v=ov6aGKG98Yo
- https://www.youtube.com/watch?v=XcCQiM7Z-lg&t=163s
