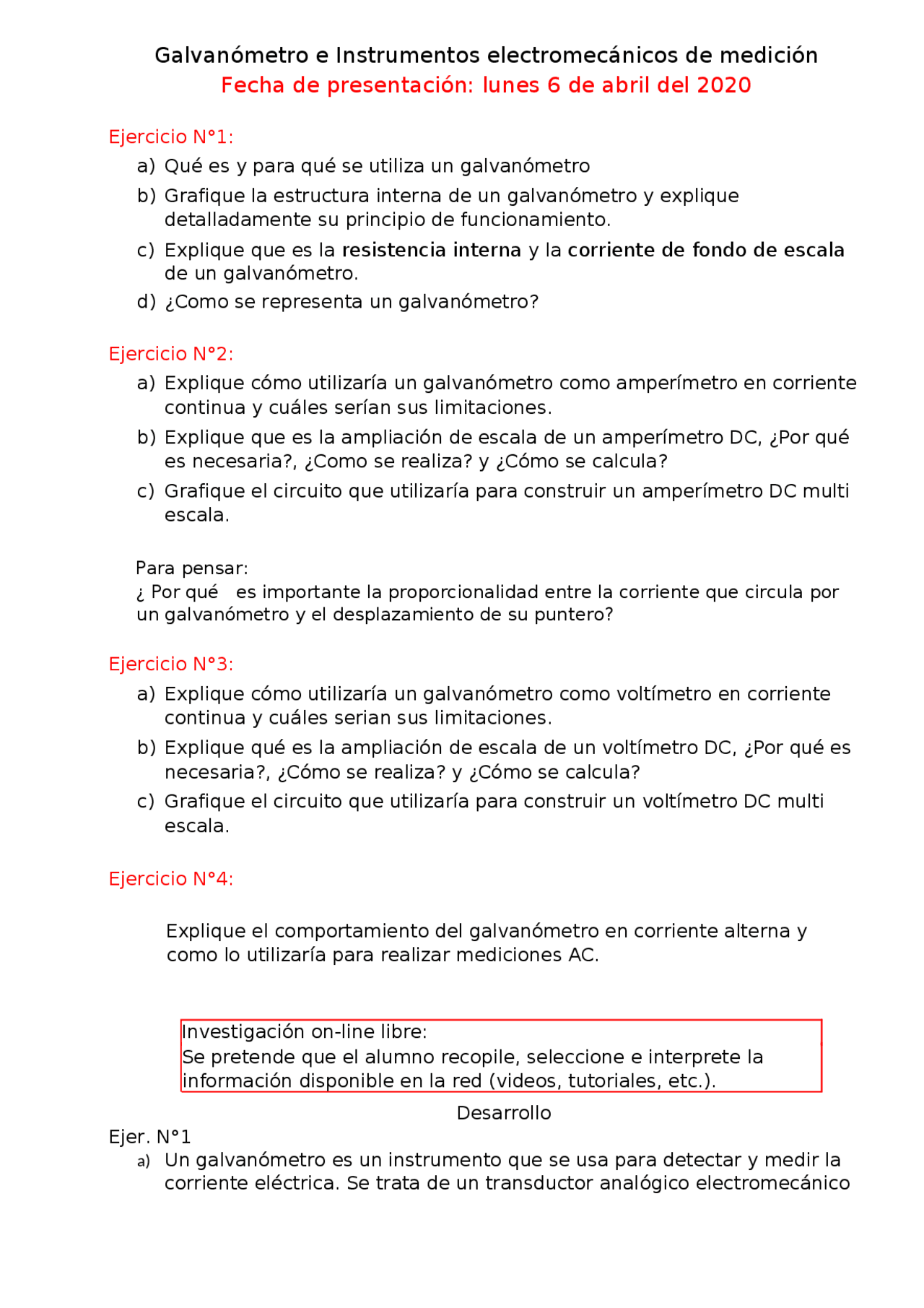

Galvanómetro e Instrumentos electromecánicos de medición
Fecha de presentación: lunes 6 de abril del 2020
Ejercicio N°1:
a) Qué es y para qué se utiliza un galvanómetro
b) Grafique la estructura interna de un galvanómetro y explique
detalladamente su principio de funcionamiento.
c) Explique que es la resistencia interna y la corriente de fondo de escala
de un galvanómetro.
d) ¿Como se representa un galvanómetro?
Ejercicio N°2:
a) Explique cómo utilizaría un galvanómetro como amperímetro en corriente
continua y cuáles serían sus limitaciones.
b) Explique que es la ampliación de escala de un amperímetro DC, ¿Por qué
es necesaria?, ¿Como se realiza? y ¿Cómo se calcula?
c) Grafique el circuito que utilizaría para construir un amperímetro DC multi
escala.
Para pensar:
¿ Por qué es importante la proporcionalidad entre la corriente que circula por
un galvanómetro y el desplazamiento de su puntero?
Ejercicio N°3:
a) Explique cómo utilizaría un galvanómetro como voltímetro en corriente
continua y cuáles serian sus limitaciones.
b) Explique qué es la ampliación de escala de un voltímetro DC, ¿Por qué es
necesaria?, ¿Cómo se realiza? y ¿Cómo se calcula?
c) Grafique el circuito que utilizaría para construir un voltímetro DC multi
escala.
Ejercicio N°4:
Explique el comportamiento del galvanómetro en corriente alterna y
como lo utilizaría para realizar mediciones AC.
Investigación on-line libre:
Se pretende que el alumno recopile, seleccione e interprete la
información disponible en la red (videos, tutoriales, etc.).
Desarrollo
Ejer. N°1
a) Un galvanómetro es un instrumento que se usa para detectar y medir la
corriente eléctrica. Se trata de un transductor analógico electromecánico
