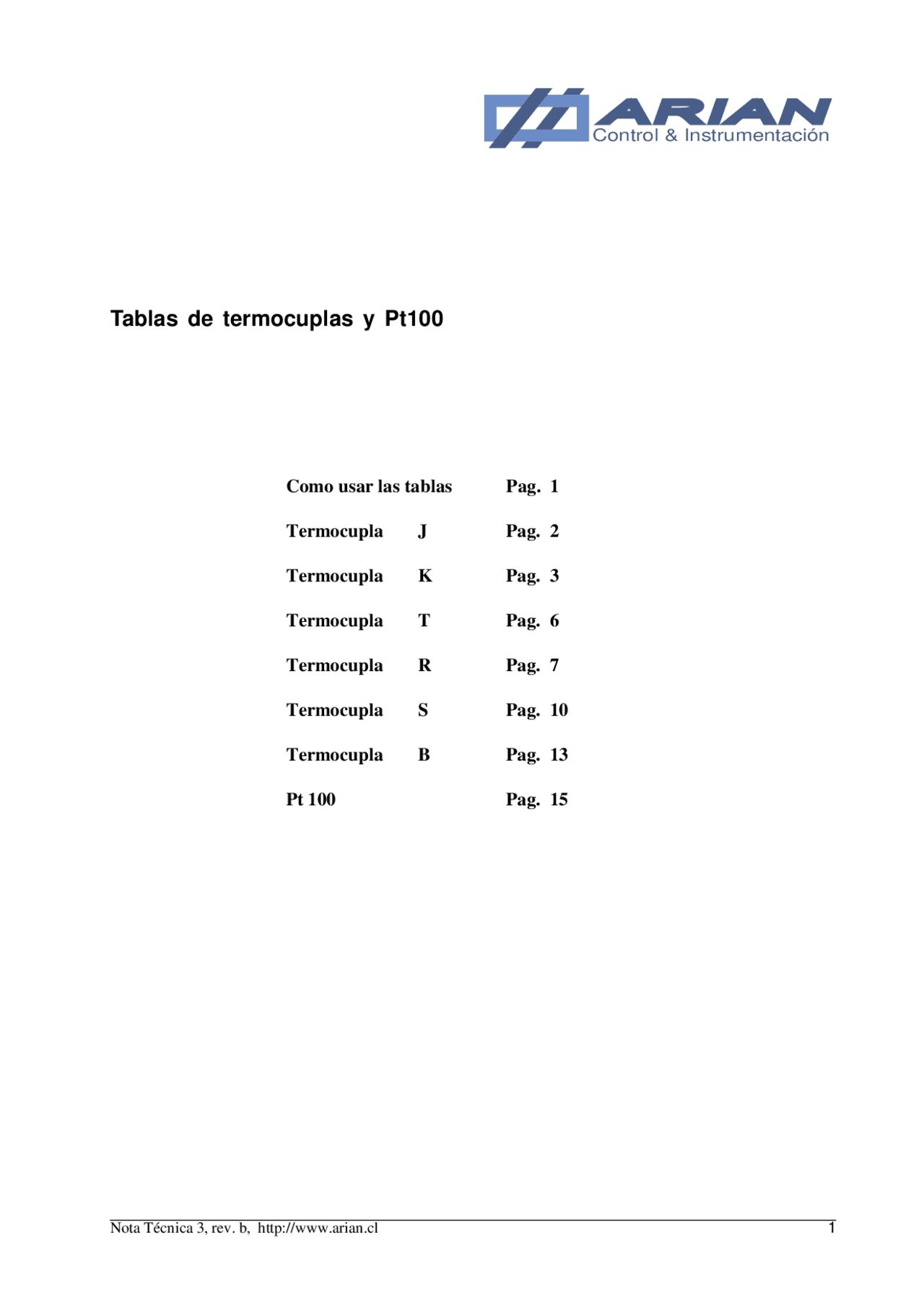

Nota Técnica 3, rev. b, http://www.arian.cl 1
Tablas de termocuplas y Pt100
Como usar las tablas Pag. 1
Termocupla J Pag. 2
Termocupla K Pag. 3
Termocupla T Pag. 6
Termocupla R Pag. 7
Termocupla S Pag. 10
Termocupla B Pag. 13
Pt 100 Pag. 15
Control & Instrumentación
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12

Vista previa parcial del texto

¡Descarga Tablas de conversión de termopares y resistencia de platino y más Apuntes en PDF de Electrotecnia solo en Docsity!

Control & Instrumentación

1- Medir con el voltímetro el voltaje que entrega la termocupla por

ej Vt.

2- Medir la temperatura de ambiente Ta (temperatura del contacto de

las puntas del voltímetro con los cables de la termocupla). Ver en

una tabla de termocuplas que voltaje corresponde a la temperatura

Ta. Sea por ej Vta.

3- Hacer la suma de los 2 volates obtenidos ( V = Vt + Vta) y ver

en la tabla a que temperatura corresponde.

Esta será la temperatura real a la que está sometida la termocupla.

Por ejemplo:

Se mide en una termocupla J un voltaje de 10.84 mV.

Si la temperatura de ambiente en los contactos es 25 °C, entonces en

la tabla esto corresponde a 1.277 mV.

Luego V=10.84+1.277 = 12.117mV, esto según al tabla corresponde

a 224°C

1- Medir con el voltímetro el voltaje que entrega la termocupla.

2- Ahora ver en una tabla de termocuplas a que temperatura

corresponde el voltaje.

3- Sumarle a esta temperatura encontrada en la tabla, la temperatura

de ambiente (temperatura del contacto de las puntas del voltímetro

con los cables de la termocupla) para hacer la compensación de cero.

Por ejemplo:

Se mide en una termocupla J un voltaje de 10.84 mV.

En la tabla de termocupla J se encuentra que para 10.84 mV, lo mas

aproximado es 10.832 mV que corresponden a 201 °C.

Si la temperatura de ambiente en los contactos es 25 °C aprox.,

entonces la temperatura medida es 226°C ( 25°C + 201°C )

La diferencia obtenida con los mismo valores para ambos

procedimientos es mucho mas grande en el caso de termocuplas B, S

y R

Medir con el ohmnímetro la resistencia de la Pt100.

Si se conoce la resistencia de los cables, restársela a lo medido

y con este valor buscar la temperatura en la tabla.

Por ejemplo:

Se tiene un Pt100 que mide 137.5 ohms en los terminales.

Se sabe que cada cable tiene 1.5 ohms. ( luego el par tiene 3 ohms

Entonces la resistencia de la PT100 sín la de los cables es 134.

ohms, en la tabla se encuentra que esta resistencia corresponde a un

poco más de 89 °C.

Como medir una

temperatura con

una termocupla y

un voltúmetro

Procedimiento

exacto

Como medir una

temperatura con

una Pt100 y un

ohmnímetro.

Procedimiento

aproximado pero

simple

____________________________________________________________________________________________________

TERMOCUPLA K

____________________________________________________________________________________________________

TERMOCUPLA T

____________________________________________________________________________________________________

TERMOCUPLA S

____________________________________________________________________________________________________

TERMOCUPLA R

TERMOCUPLA B
