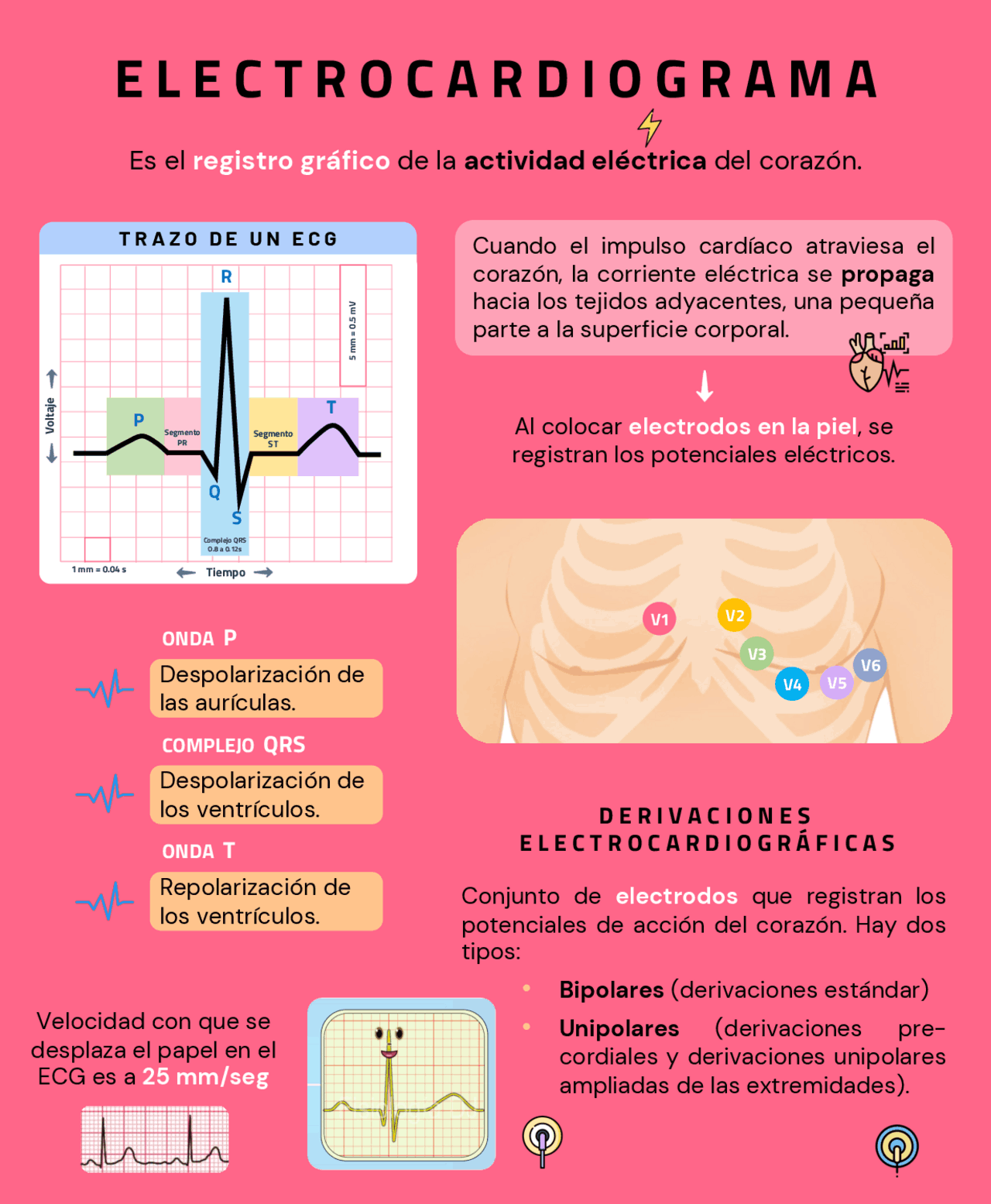

E L E C T R O C A R D I O G R A M A
Es el registro gráfico de la actividad eléctrica del corazón.
T R A Z O D E U N E C G
Tiempo
Voltaje
P
R
Q
S
T
Complejo QRS
O.8 a 0.12s
Segmento
ST
Segmento
PR
1 mm = 0.04 s
5 mm = 0.5 mV
Cuando el impulso cardíaco atraviesa el
corazón, la corriente eléctrica se propaga
hacia los tejidos adyacentes, una pequeña
parte ala superficie corporal.
Al colocar electrodos en la piel, se
registran los potenciales eléctricos.
V1
V2
V3
V4
V5
V6
Despolarización de
las aurículas.
ONDA P
Despolarización de
los ventrículos.
COMPLEJO QRS
Repolarización de
los ventrículos.
ONDA T
D E R I V A C I O N E S
E L E C T R O C A R D I O G R Á F I C A S
Conjunto de electrodos que registran los
potenciales de acción del corazón.Hay dos
tipos:
•Bipolares (derivaciones estándar)
•Unipolares (derivaciones pre-
cordiales yderivaciones unipolares
ampliadas de las extremidades).
Velocidad con que se
desplaza el papel en el
ECG es a 25 mm/seg
