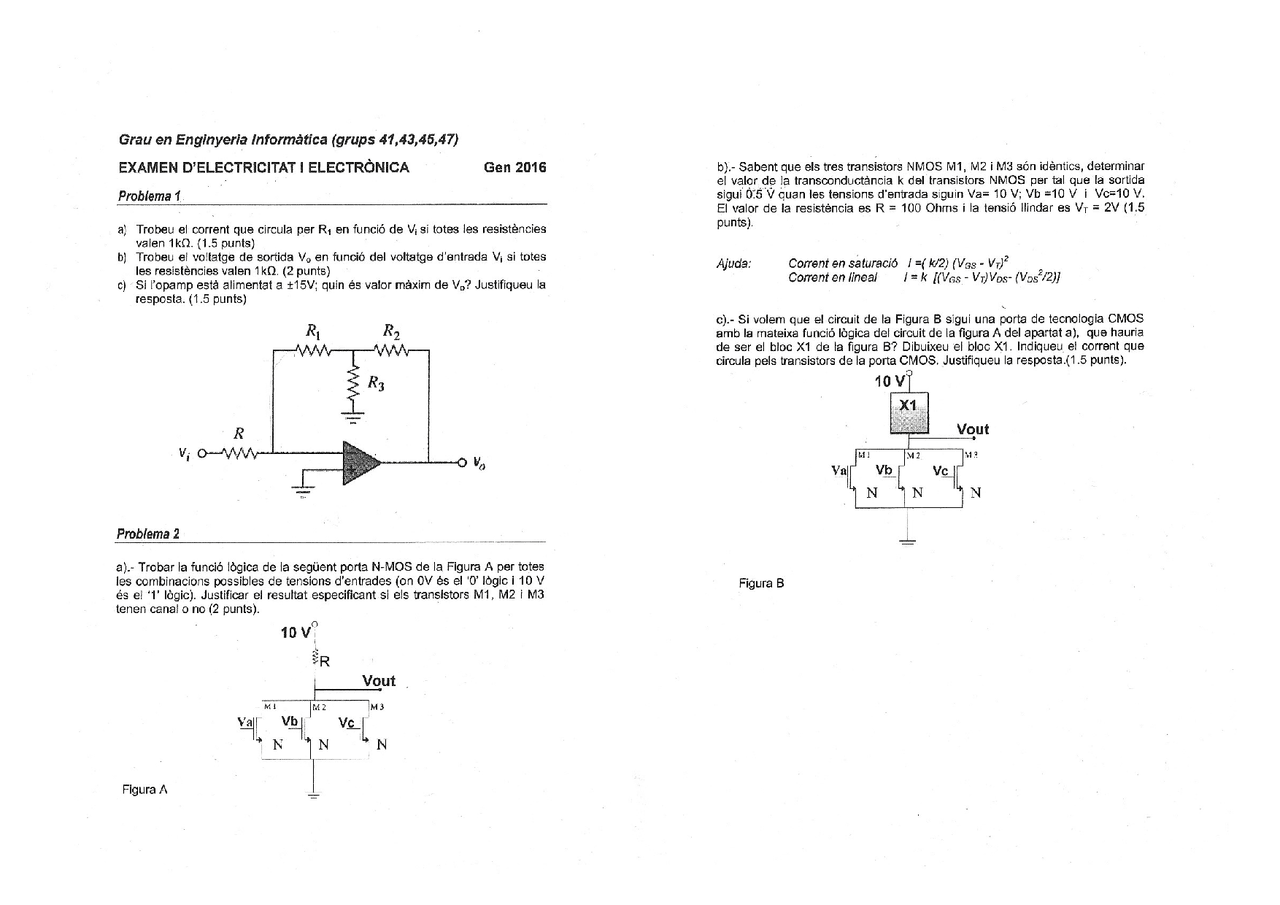

Grau en Enginyeria Informática (grups 41,43,45,47) EXAMEN D'ELECTRICITAT | ELECTRÓNICA Gen 2016 Problema 1 a) Trobeu el corrent que circula per Ry en funció de V; sí totes les resistáncies valen 102. (1.5 punts) Trobeu el voltatge de sortida Vo en funció del voltatge d'antrada Y, si totes les resistóncies valen 1Kk0). (2 punts) Si Popamp está alimentat a +15V; quin és valor máxim de Vo? Justifiqueu la resposta. (1.5 punts) b) c) Problema 2 a).- Trobar la funció lógica de la segúent porta N-MOS de la Figura A per totes les combinacions possibles de tensions d'entrades (on OV és el '0' lógic 1 10 Y és el *1' lógic). Justificar el resultat especificant si els transistors M1, M2 | M3 tenen canal o no (2 punts). 104 Figura A b).- Sabent que els tres transistors NMOS M1, M2 ¡ M3 són idénticos, determinar el valor de la transconductáncia k del transistors NMOS per tal que la sortida sigui 0-5 Y quan les tensions d'entrada siguin Va= 10 V; Vb =10 Y ¡ Ve=10 Y, El valor de la resistencia es R = 100 Ohms ¡la tensió llindar es Vr = 2V (1.5 punts). Ajuda: Corrent en saturació 1 =( 1/2) (Vas - Vi)? Correnten lineal — 1=k [(Vas- Vi Vos" (Vos"/2 0).- Si volem que el circuit de la Figura B sigui una porta de tecnologia CMOS amb la mateixa funció logica del circuit de la figura A del apartat a), que hauria de ser el bloc X1 de la figura B? Dibuixeu el bloo X1. Indiqueu el corrent que circula pels transistors de la porta CMOS, Justifiqueu la resposta(1.5 punts). 10v] Figura B
