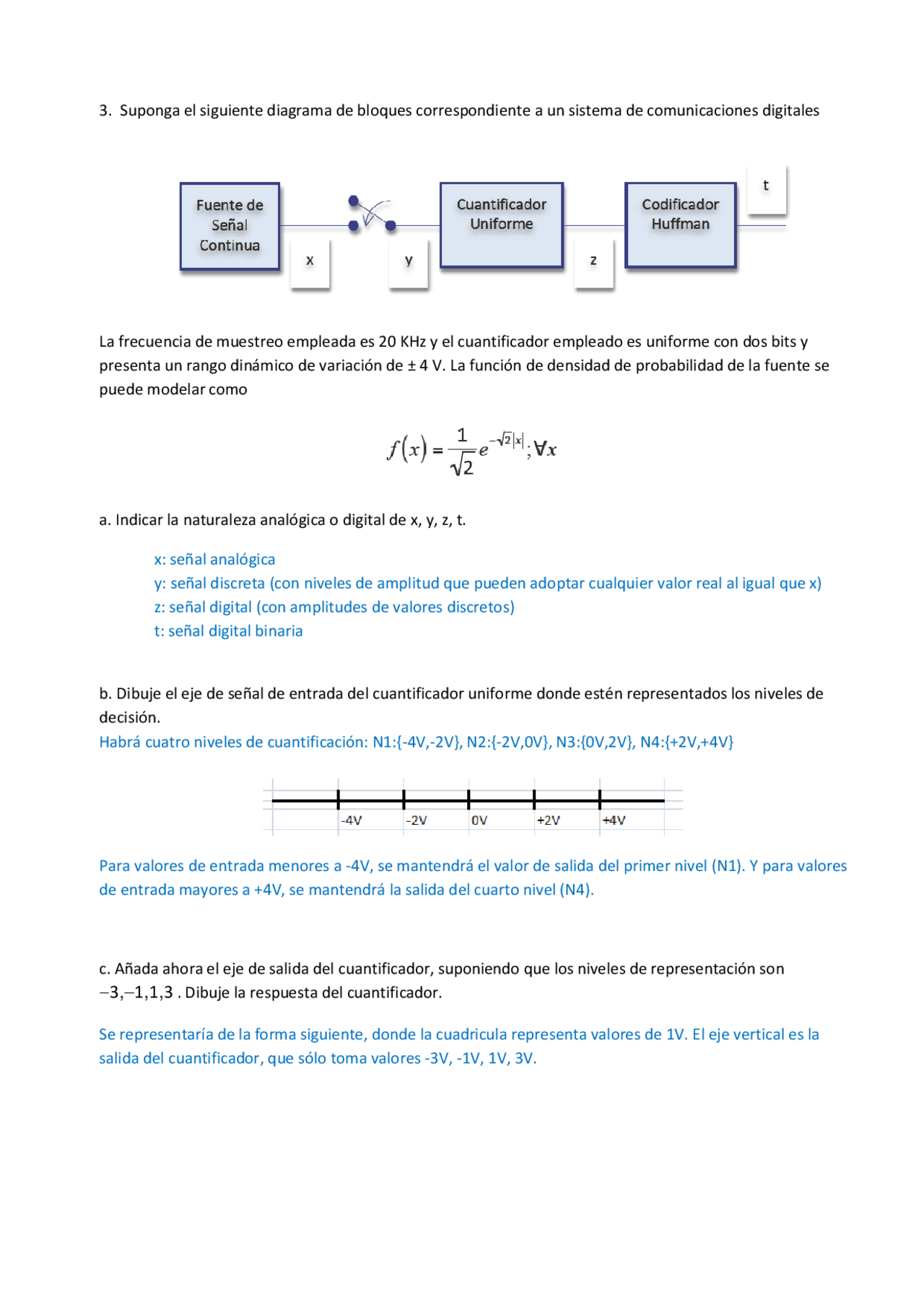

3. Suponga el siguiente diagrama de bloques correspondiente a un sistema de comunicaciones digitales
La frecuencia de muestreo empleada es 20 KHz y el cuantificador empleado es uniforme con dos bits y
presenta un rango dinámico de variación de ± 4 V. La función de densidad de probabilidad de la fuente se
puede modelar como
a. Indicar la naturaleza analógica o digital de x, y, z, t.
x: señal analógica
y: señal discreta (con niveles de amplitud que pueden adoptar cualquier valor real al igual que x)
z: señal digital (con amplitudes de valores discretos)
t: señal digital binaria
b. Dibuje el eje de señal de entrada del cuantificador uniforme donde estén representados los niveles de
decisión.
Habrá cuatro niveles de cuantificación: N1:{-4V,-2V}, N2:{-2V,0V}, N3:{0V,2V}, N4:{+2V,+4V}
Para valores de entrada menores a -4V, se mantendrá el valor de salida del primer nivel (N1). Y para valores
de entrada mayores a +4V, se mantendrá la salida del cuarto nivel (N4).
c. Añada ahora el eje de salida del cuantificador, suponiendo que los niveles de representación son
3,1,1,3 . Dibuje la respuesta del cuantificador.
Se representaría de la forma siguiente, donde la cuadricula representa valores de 1V. El eje vertical es la
salida del cuantificador, que sólo toma valores -3V, -1V, 1V, 3V.
