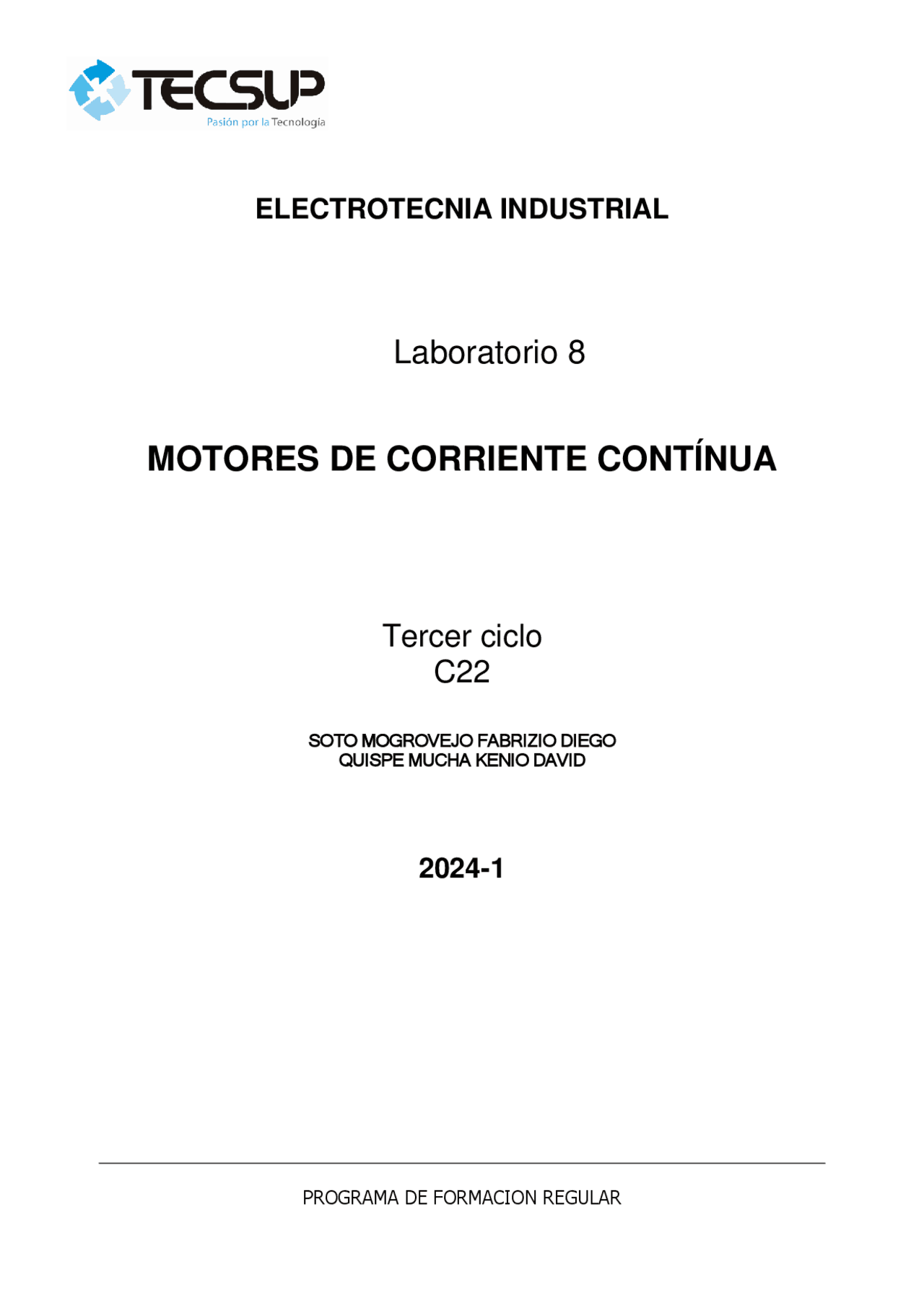

PROGRAMA DE FORMACION REGULAR
ELECTROTECNIA INDUSTRIAL
Laboratorio 8
MOTORES DE CORRIENTE CONTÍNUA
Tercer ciclo
C
SOTO MOGROVEJO FABRIZIO DIEGO
QUISPE MUCHA KENIO DAVID
Lab. Electrotecnia Industrial
- Laboratorio - EMISIÓN: 2024 – 9 – Motores de corriente contínua - PÁGINA: 2 de - Recomendaciones generales de seguridad…………………………………………… Índice
- Análisis de Trabajo Seguro (ATS)………………………………………………………
- Capacidades……………………………………………………………………………
- Documentos o normas de referencia……………………………………………….
- Descripción del proceso………………………………………………………………
- 3.1. Fundamento teórico………………………………………………………………
- 3.2. Recursos………………………………………………………………………….
- 3.2.1. Charla de seguridad 5 minutos…………………………………………….
- 3.2.2. Equipos de protección personal (EPPs) de uso obligatorio…………….
- 3.2.3. Equipos y materiales………………………………………………………
- 3.3. Descripción del proceso…………………………………………………………
- Evaluación………………………………………………………………………………
- Observaciones y conclusiones……………………………………………………….
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 4 de 13
ANÁLISIS DE SEGURIDAD DE LA TAREA (AST) CÓDIGO: CSST-TC-PG05.03-FO EMISIÓN: 2024 - 10 - 08 Páginas: 1 de 1 TAREA MOTOR DE CORRIENTE CONTINUA FECHA 27/10/2024 EQUIPO DE PROTECCIÓN PERSONAL (EPP) BOTAS DE SEGURIDAD ÁREA/LUGAR 907 EQUIPOS Y HERRAMIENTAS VOLTIMETRO AMPERIMETRO PINZA PERSONAL EJECUTOR FIRMA EMPRESA EJECUTORA TECSUP N° PASOS DE LA TAREA PELIGROS RIESGOS NIVEL DE RIESGO CONTROLES A IMPLEMENTARSE RESPONSABLE Probabilidad Severidad Nivel del Riesgo 1 Inspección preuso: verificar componentes y equipos Riesgo eléctrico Verifique que el interruptor termomagnético esté abierto. MEDIA ALTO Confirmar que no haya energía antes de empezar. KENO QUISPE 2 Armar circuitos de corriente alterna. Riesgo eléctrico Asegúrese de que la fuente esté desconectada. ALTO ALTO Pedir autorización al profesor para energizar KENIO QUISPE 3 Medición de parámetros eléctricos. Riesgo eléctrico Uso incorrecto del multímetro. MEDIA MEDIA Uso de guantes y gafas de seguridad. KENIO QUISPE 4 Conexión del motor en serie y derivación Riesgo eléctrico y mecánico Posibles cortocircuitos o lesiones por partes móviles. MEDIA ALTO Trabajar en pares, coordinar acciones y mantener el área limpia. KENIO QUISPE 5 Inversión del sentido de giro del motor. Riesgo eléctrico y mecánico Lesiones por contacto con partes móviles. MEDIA ALTO Asegúrese de que el motor esté detenido antes de realizar cambios. KENIO QUISPE 6 Desconexión y limpieza después de las pruebas. Riesgo eléctrico y caídas Posibilidad de tropiezos o contacto accidental con componentes energizados. MEDIA MEDIO Mantenga el área ordenada y verifique que todo esté desconectado antes de limpiar. KENIO QUISPE Revisado por: Aprobado por: Docente responsable del cumplimiento del AST Jefe del Departamento
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 5 de 13
Fecha: Fecha:
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 6 de 13
3.2.3. Equipos y materiales Cantidad Descripción Marca Observación 01 Fuente de tensión AC trifásica. Lab-Volt Regulable. 01 Módulo de motor de corriente contínua Lab-Volt 01 Multímetro digital. Amprobe 20 Cables para conexión. 3.3. Proceso: Señales de advertencia
1. Etapa del proceso 2. Peligros potenciales 3. Riesgo 4. Controles Inspección preuso:
- Componentes.
- Equipos Riesgo eléctrico Verificar interruptor termomagnético esté abierto, palanca hacia abajo Armado de circuitos
- Armar circuitos de corriente alteran Riesgo eléctrico Sin energía. Pedir autorización al profesor para energizar. Medición
- Medición de parámetros eléctricos. Riesgo eléctrico Uso de guantes Uso de lentes de seguridad. Procedimiento 3.3.1. Investigue, dibuje y describa con respecto a las partes principales del motor de corriente continua
- Estator: Es la parte fija del motor y contiene los devanados que generan el campo magnético.
- Rotor (o armadura): Parte móvil donde se induce la corriente eléctrica, generando el movimiento.
- Conmutador: Dispositivo que convierte la corriente alterna en continua, permitiendo que el rotor gire en una dirección constante.
- Escobillas: Contactan el conmutador y permiten la transferencia de corriente al rotor.
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 7 de 13
3.3.2. Motor en Serie : a) Mida la resistencia de la bobina de excitación serie y de la bobina de armadura: RSERIE = 5.5 ohm RARMADURA = 550 ohm b) Realice la conexión del motor de excitación serie, según indicación del docente:
A 1 A 2
D 4 D 3 1 2 4 3 7 N
220 V DC
Figura 8.2. Montaje para la conexión del motor de excitación serie c) Conecte la fuente de energía y aumente gradualmente la tensión hasta 22 0 V DC.
- ENTRE 7 Y N: 55V
- ENTRE 3 Y 4: 1.16V
- ENTRE 1 Y 2: 54.3V d) Mida las tensiones en la armadura y bobina de excitación
- ARMADURA: 27.5 Ohm
- BOBINA: 5.6 Ohm e) Dibuje y realice la conexión del motor de excitación serie para que invierta su sentido de giro.
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 9 de 13
d) Mida las tensiones en la armadura y bobina de excitación shunt.
- ARMADURA: 220 V
- BOBINA:
- Corriente: 0.3 A e) Realice la conexión del motor de excitación shunt para que invierta su sentido de giro. f) Anote sus observaciones
1. Mediciones de tensión:
- Las medidas entre los terminales deben ser constantes y dentro de los rangos
esperados (por ejemplo, 220 V en la armadura). Cualquier medición significativa
puede indicar problemas en las conexiones o en el propio motor.
2. Eficiencia Energética:
- El motor de derivación tiende a ser más eficiente energéticamente, lo que se
traduce en un menor consumo de energía para mantener el mismo nivel de
rendimiento.
3. Inversión de Giro:
- Al realizar la inversión del sentido de giro, se observa que el motor responde
rápidamente al cambio, lo cual es una característica positiva para aplicaciones
donde se requiere reversibilidad.
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 10 de 13
3.3.4. Motor Compuesto. a) Realice la conexión del motor compuesto, según indicación del docente: D 4 D 3 4 3 SHUNT
A 1 A 2
E 2 E^1 1 2 6 5 7 N
220 V DC
7 8 Figura 8. 4. Montaje para la conexión de un motor compuesto b) Conecte la fuente de energía y aumente gradualmente la tensión hasta 220 V DC. ENTRE 7 Y 8: 53.4 V ENTRE 6 Y 5 :166.7 V c) Mida las tensiones en la armadura y bobina de excitación Serie y shunt. SHUNT: 166.7 V SERIE: 38 mV d) Realice la conexión del motor de excitación compound para que invierta su sentido de giro.
Lab. Electrotecnia Industrial
Laboratorio 8
Motores de corriente contínua
EMISIÓN: 2024 – 9 – 01
PÁGINA: 12 de 13
4. Evaluación Resultado: c : Los estudiantes conducen pruebas y mediciones, analizan e interpretan sus resultados para evaluar y mejorar sistemas. Criterio de desempeño: c1:^ Aplica medidas preventivas en la conexión de los interruptores de protección eléctrica. Curso: ELECTROTECNIA INDUSTRIAL Ciclo: 3 Actividad 8: Motores de Corriente Contínua Semana: Nombre y apellido del estudiante: Periodo:^^2022 –^1 Sección: Fecha: Docente: Documento de evaluación Laboratorio: X Taller: Proyecto: Trabajo: Otros: CRITERIOS A EVALUAR Excelente Bueno Requiere mejora aceptable^ No Conocimiento sobre el tema (30%) Prueba escrita u oral 6,0 4,0 2,0 0, Desarrollo de la experiencia (30%) Selecciona y ubica los componentes en el módulo de trabajo. 2,0 1,0 0,5 0, Realiza las conexiones según lo indicado en la guía. 3 ,0 2 ,0 1 , 0 0, Realiza mediciones y apunta en las tablas correspondientes. 2,0 1,0 0,5 0, Informe (30%) Elabora el análisis de trabajo seguro (ATS) 2,0 1,0 0,5 0, Analiza e interpreta los resultados de las mediciones realizadas, da sus conclusiones y observaciones. 3,0^ 2,0^ 1,0^ 0, Aptitudes (10%) Presenta su reporte puntualmente, con orden, buena redacción y respetando las reglas ortográficas. 2,0^ 1,0^ 0,5^ 0, Puntaje total: Comentario al estudiante: DESCRIPCIÓN DE LA EVALUACIÓN Excelente Completo entendimiento y realización de la actividad, cumpliendo todos los requerimientos. Bueno Entiende y realiza la actividad cumpliendo la mayoría de los requerimientos. Requiere mejora Bajo entendimiento de la actividad cumpliendo pocos de los requerimientos. No aceptable No demuestra entendimiento de la actividad.
