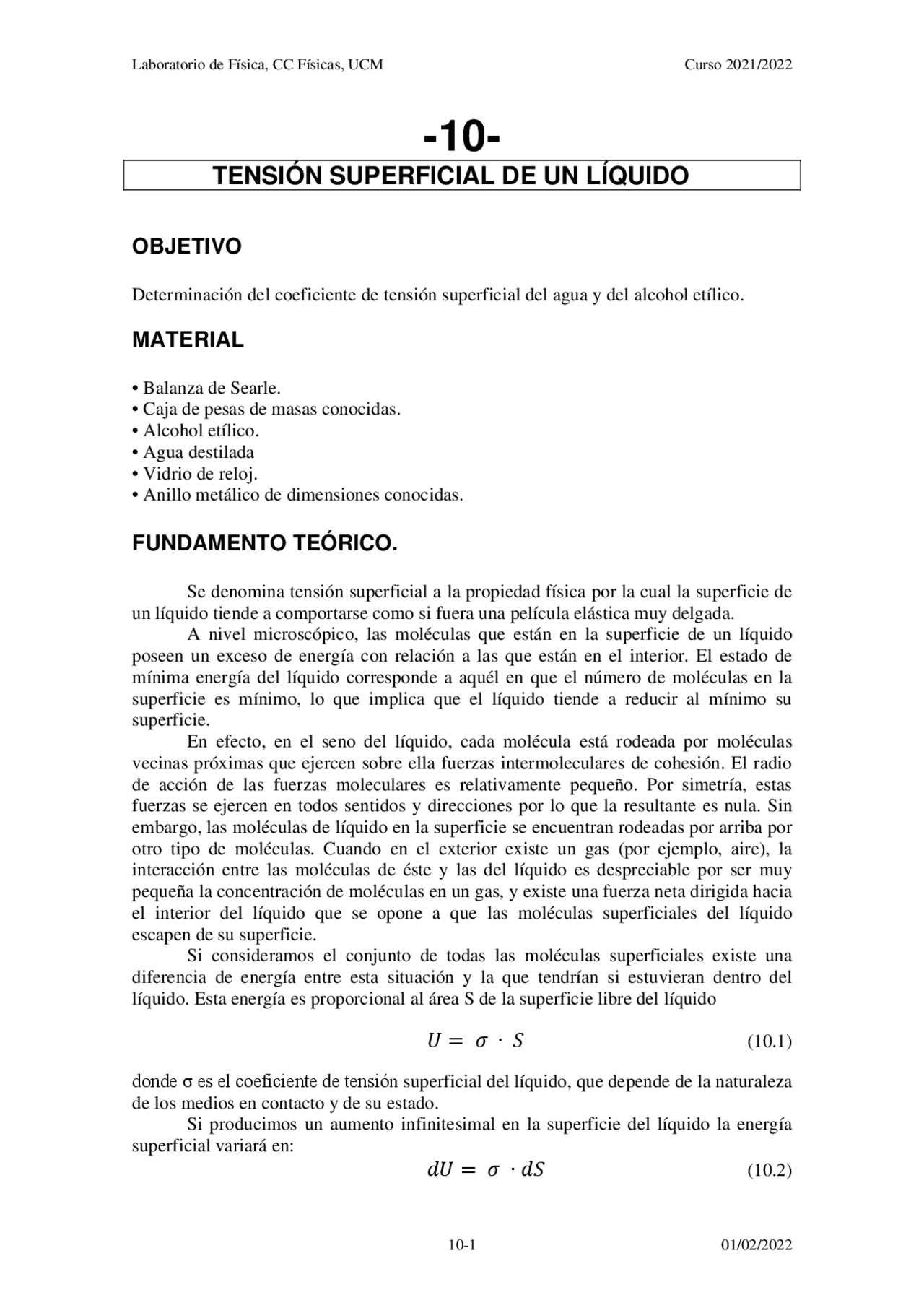

TENSIÓN SUPERFICIAL DE UN LÍQUIDO
OBJETIVO
Determinación del coeficiente de tensión superficial del agua y del alcohol etílico.
MATERIAL
- Balanza de Searle.
- Caja de pesas de masas conocidas.
- Alcohol etílico.
- Agua destilada
- Vidrio de reloj.
- Anillo metálico de dimensiones conocidas.
FUNDAMENTO TEÓRICO.
Se denomina tensión superficial a la propiedad física por la cual la superficie de un líquido tiende a comportarse como si fuera una película elástica muy delgada. A nivel microscópico, las moléculas que están en la superficie de un líquido poseen un exceso de energía con relación a las que están en el interior. El estado de mínima energía del líquido corresponde a aquél en que el número de moléculas en la superficie es mínimo, lo que implica que el líquido tiende a reducir al mínimo su superficie. En efecto, en el seno del líquido, cada molécula está rodeada por moléculas vecinas próximas que ejercen sobre ella fuerzas intermoleculares de cohesión. El radio de acción de las fuerzas moleculares es relativamente pequeño. Por simetría, estas fuerzas se ejercen en todos sentidos y direcciones por lo que la resultante es nula. Sin embargo, las moléculas de líquido en la superficie se encuentran rodeadas por arriba por otro tipo de moléculas. Cuando en el exterior existe un gas (por ejemplo, aire), la interacción entre las moléculas de éste y las del líquido es despreciable por ser muy pequeña la concentración de moléculas en un gas, y existe una fuerza neta dirigida hacia el interior del líquido que se opone a que las moléculas superficiales del líquido escapen de su superficie. Si consideramos el conjunto de todas las moléculas superficiales existe una diferencia de energía entre esta situación y la que tendrían si estuvieran dentro del líquido. Esta energía es proporcional al área S de la superficie libre del líquido
donde σ es el coeficiente de tensión superficial del líquido, que depende de la naturaleza de los medios en contacto y de su estado. Si producimos un aumento infinitesimal en la superficie del líquido la energía superficial variará en:
Ahora bien, la superficie del líquido tiende a la menor energía posible, por lo que se opone a este aumento. Si la superficie ha aumentado en la dirección x, aparecerá una fuerza que valdrá:
𝑑𝑑𝑑𝑑 𝑑𝑑𝑑𝑑
𝑑𝑑𝑑𝑑 𝑑𝑑𝑑𝑑
Si las dimensiones lineales de la superficie del líquido son l y x se tiene que, en módulo:
y por tanto el coeficiente de tensión superficial σ es:
𝐹𝐹 𝑙𝑙
Si situamos un sólido sobre la superficie de un líquido, la tendencia del líquido a disminuir su superficie lleva a que en el límite entre la película superficial y el sólido surjan fuerzas de tensión superficial, dadas por las expresiones anteriores. Estas fuerzas son tangentes a la superficie y dirigidas hacia el interior del líquido.
MÉTODO EXPERIMENTAL
La expresión (10.5) nos proporciona un procedimiento para medir el coeficiente de tensión superficial de un líquido, sin más que colocar un anillo o una lámina de algún material sobre la superficie y medir la fuerza que ésta ejerce cuando intentamos separarla. Esta fuerza la mediremos por medio de la balanza de Searle. Se trata de una balanza de brazos desiguales cuyo modo de operación está basado en el momento recuperador que se origina en un alambre fino cuando se provoca en él una deformación por torsión. Este alambre está situado en la parte superior de la balanza sujeto por dos tornillos y a la vista. La balanza tiene también un platillo y una plataforma. La plataforma se puede desplazar en sentido vertical por medio de un tornillo solidario situado bajo ella. Del gancho de la balanza cuelga un anillo metálico de pequeño espesor, para el que se ha medido el diámetro D (valor medio entre el diámetro exterior y el diámetro interior). El anillo tiene el borde inferior puntiagudo; así, el peso del líquido que arrastra por encima de la superficie del líquido sin perturbar, es despreciable.
1) Medida del coeficiente de tensión superficial del alcohol etílico.
Primero, aunque no es crucial, comprobamos que la balanza esté equilibrada: el fiel sobre el limbo graduado debe estar en la posición 0. Si no es así, manipulamos el contrapeso que lleva en uno de sus brazos, desplazándolo ligeramente sin más que aflojar el tornillo que lo sujeta al brazo. Hay que tener cuidado, después de equilibrar, de que quede bien sujeto y no se mueva durante las medidas. Medimos la temperatura del alcohol etílico: anotamos el dato y la precisión del termómetro. Llenamos de alcohol etílico el vidrio de reloj situado sobre la plataforma (sin llegar al borde). Subimos la plataforma girando el tornillo solidario hasta que el anillo entre en contacto con la superficie del líquido. Después giramos en sentido contrario el tornillo muy lentamente, de modo que la plataforma baje, intentando separar la lámina
- Realizar una tabla con los cinco valores de la posición del fiel y el valor de m correspondiente en cada caso. Hallar el valor medio de m y su desviación típica. Determinar la incertidumbre aleatoria. Hallar la incertidumbre sistemática de la balanza como la masa que consigue una desviación del fiel sobre el limbo de la mitad de una división. Hallar la incertidumbre de m: ∆m.
- Tomar como incertidumbre en l una unidad precisión de la última cifra con la que se proporciona el dato de l.
- Hallar el coeficiente de tensión superficial del alcohol σ, y su incertidumbre ∆σ.
- Obtener de la Tabla I el valor de la tensión superficial del alcohol etílico a la temperatura del laboratorio. Calcular su error. Comparar el valor obtenido experimentalmente en el paso 3 con el valor tabulado. Comprobar si ambos son compatibles.
Coeficiente de tensión superficial del agua.
- Repetir los apartados 1 y 3 para el agua, obteniendo el coeficiente de tensión superficial del agua σ´, y su incertidumbre, ∆σ´.
- Obtener de la Tabla II el valor de la tensión superficial del agua a la temperatura del laboratorio. Calcular su error. Comparar el valor obtenido experimentalmente en el paso 5 con el valor tabulado. Comprobar si ambos son compatibles entre sí.
- Expresar los coeficientes de tensión superficial en unidades del S.I. Comentar los resultados.
TABLA I Coeficiente de tensión superficial del alcohol etílico T (C) σ (din/cm) 0 24, 10 23, 20 22, 30 21,
TABLA II Coeficiente de tensión superficial del agua T (C) σ (din/cm) 0 75, 5 74, 10 74, 15 73, 20 72, 25 71, 30 71, 40 69, 50 67,
