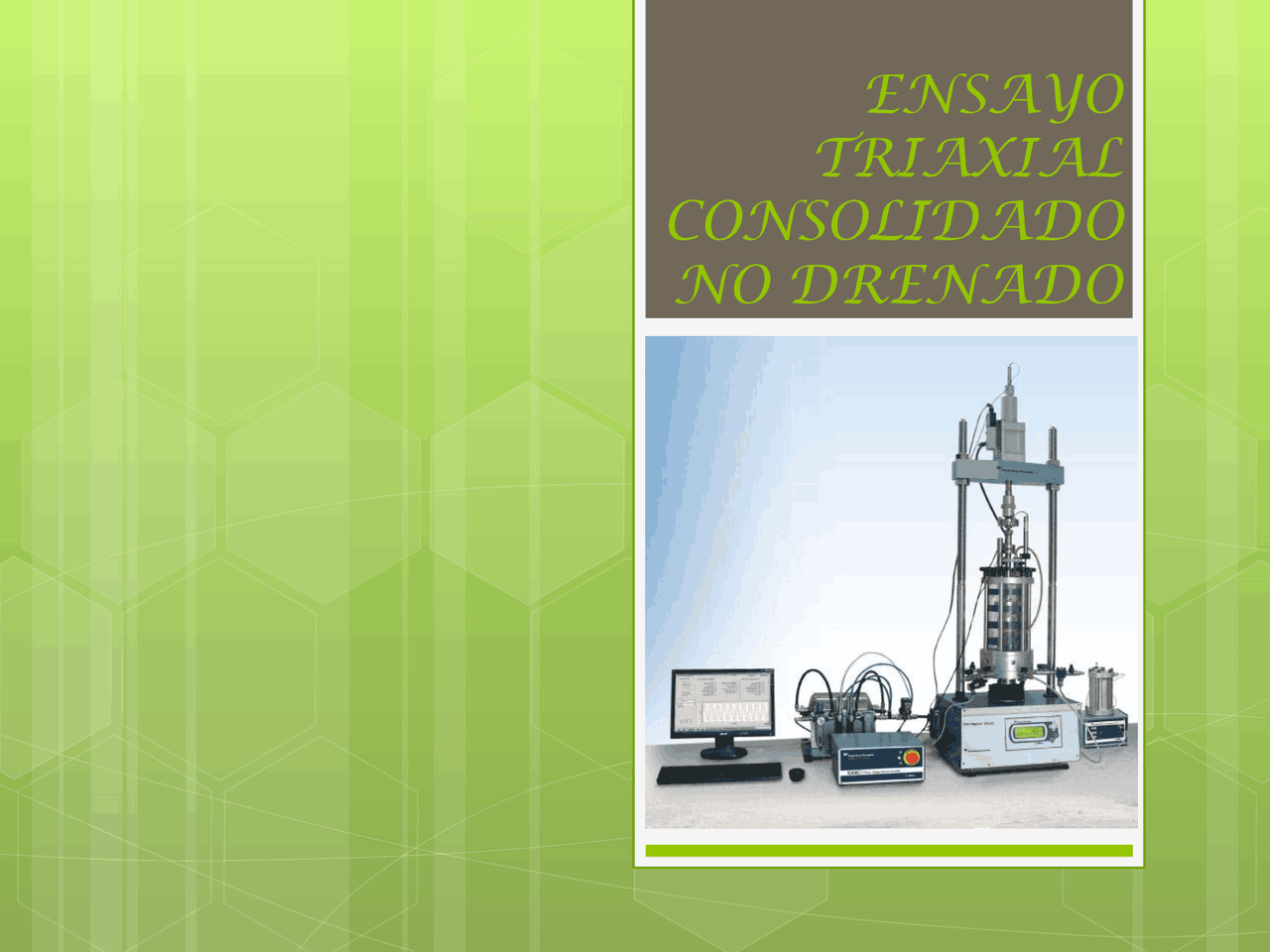

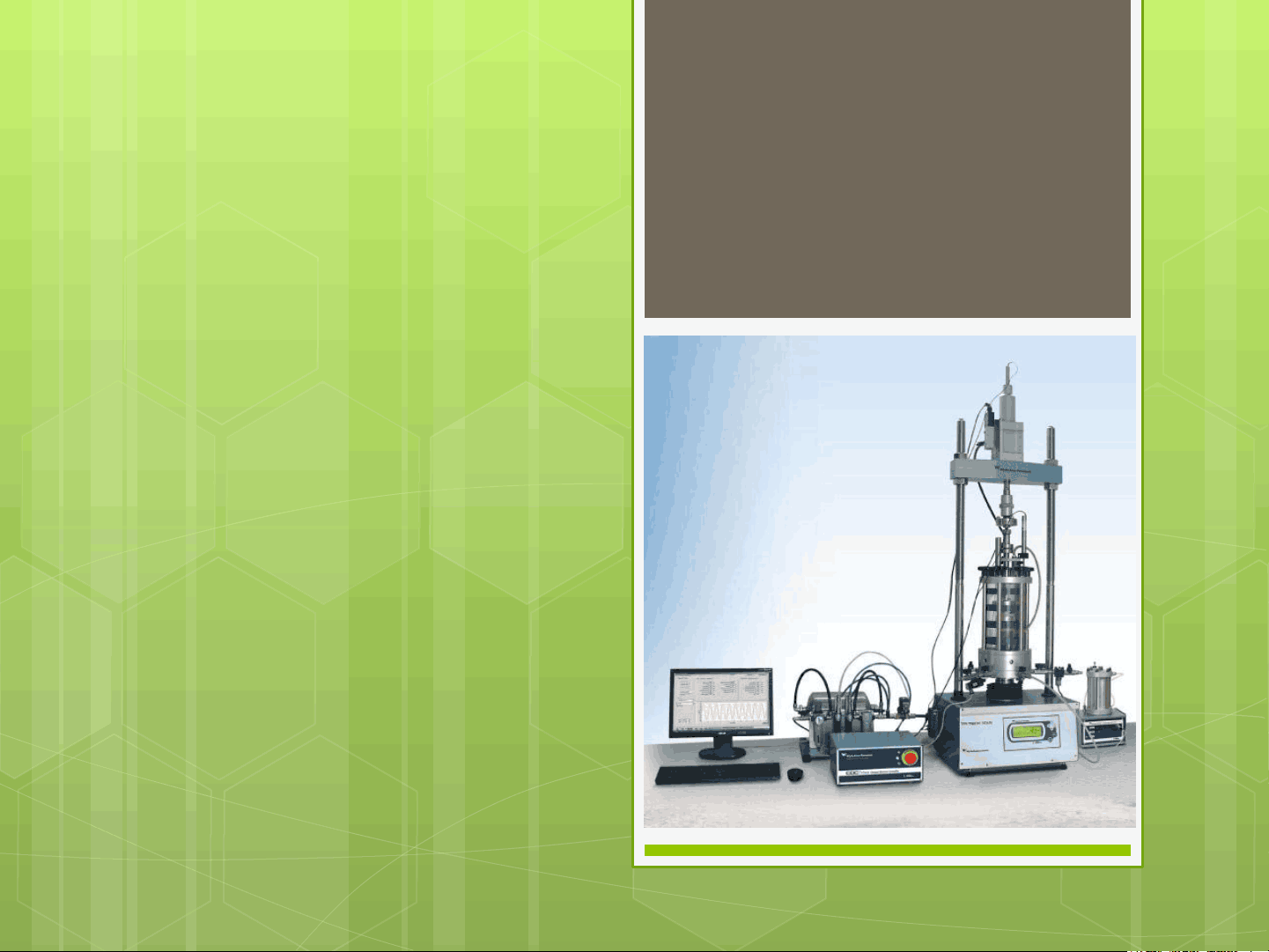

ENSAYO

TRIAXIAL

CONSOLIDADO

NO DRENADO

Ensayo Triaxial

La prueba triaxial de corte es uno de los métodos más

confiables para determinar los parámetros de la resistencia

cortante.

Preparación de la muestra

Compactación

 Las muestras de suelo recompactadas para pruebas de compresión, pueden ser preparadas, aplicando procedimientos de compactación standard.

Preparación de la Probeta

de Suelo

 Por medio del cuarteo seleccionar una cantidad de suelo representativo que aproximadamente represente el peso de la muestra para ensayo. Se pesan los 1100 gr en una balanza cuya precisión sea del orden de 0.1 gr.

Extracción de la muestra

 La extracción de la muestra se realiza con un dispositivo ideado para tal efecto, mediante gata mecánica, perfil, etc.

 Debe medirse la altura y el diámetro con un pie de metro para asegurar que las dimensiones estén de acuerdo con lo especificado para el ensayo.

Etapa de Consolidación

 Una vez saturada la probeta de suelo se procederá a consolidar. Se recomienda aplicar la presión de confinamiento en pequeños intervalos con el fin de no perturbar la muestra.  Al termino de la consolidación deberá determinarse la variación de volumen sufrida por la probeta por efecto de consolidación.

Etapa de Ruptura y Carga

 Finalizada la etapa de consolidación se cierra la línea que conecta el interior de la probeta, por tratarse de un ensayo C.U.

FORMULAS

 A continuación se presentan las formulas para la construcción de la tabla de presentación dedatos:

Ao = (π – D^2 ) 4  Donde : Ao = Área de la sección transversal mm^2. Δx = tiempo * 1.27 mm min  Donde : Δx = Monto que se deforma en la compresión de cualquier estado expresado en mm. Δh acumulado = Σ ( x + Δh)  Donde:

Δh = Delta de altura en la etapa de consolidación expresado en mm. Lo = 100 * Ao (100 – Є%)  Donde : A = Área corregida

Hoja de Presentación de

Datos  En estas tablas se tabulan los datos correspondientes a un ensayo Triaxial no drenado.

Tiempo (min) Deformació n (mm)^ Lectura de Carga

P (kg) Li (mm)^ AHI acum H^ A (mm)

Lo mm) ( E %) ( A mm) ( 2 P/A g/cm) (k 2 σ (^1) cm)(kg/ 2

HOJA DE PRESENTACION DE DATOS Ensayo N Medidas de la muestraº________________ CONSOLIDADO NO DRENADOCOMPRESION TRIAXIAL Di Altura:ámetro: ________________ ___________________ cmcm ápeso inicial: ___________ grrea inicial: ___________ cm 2 Operador: __________Fecha: ____________ Volumen: _____________ cm^3 μ m: _________________kb/cm 3 Velocidad de aplicación de carga ______________σ 3 ______________kgf/cm^2

Diagrama de esfuerzo- deformación

 En este diagrama se grafican en las ordenadas la presión desviadora y en las abscisas la deformación unitaria alcanzada.

Diagrama de esfuerzos

totales

 Se presenta un cuadro resumen de los valores máximos de presiones desviadoras alcanzados durante 4 ensayos sucesivos.

Ensayos 1 2 3 4 σ1 (Kg/cm2) 3.25 4.31 6.18 9. σ3 (Kg/cm2) 0.5 1.0 2.0 3. Radio σ1 * σ Kg/cm2) 2 1.375^ 1.655^ 2.405^ 3. Centro σ1 + σ 3 Kg/cm2 2 1.875^ 2.625^ 4.405^ 6.

Desventajas

 En todos los casos los ensayos son drenados, ya que no se puede contener y menos medir las precisiones neutras

Diferencias

 Ensayo Triaxial Consolidado No Drenado  Rapidez media  La muestra es llevada a la falla por rápido incremento de la carga axial, de manera que no exista cambio de volumen.

 Ensayo Triaxial Consolidado Drenado  Ensayo lento para obtener la condición de falla.  Medir las variaciones de volumen dentro de la muestra

 Ensayo Triaxial No Consolidado No Drenado  Ensayo Rápido  No se permite la consolidación de la muestra  No se conocen esfuerzos efectivos, ni su distribución
